直列四缸发动机曲柄连杆活塞组结构

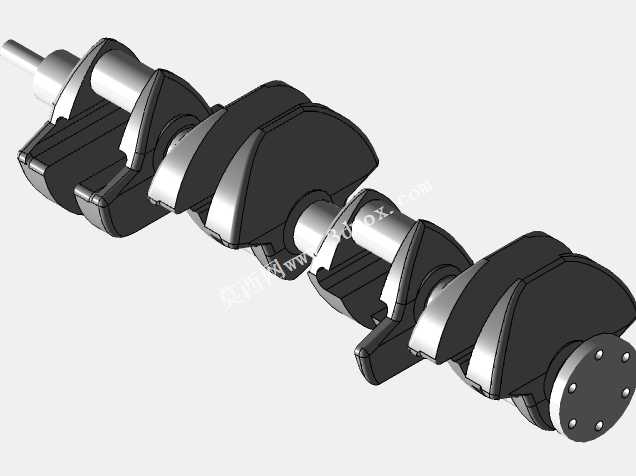

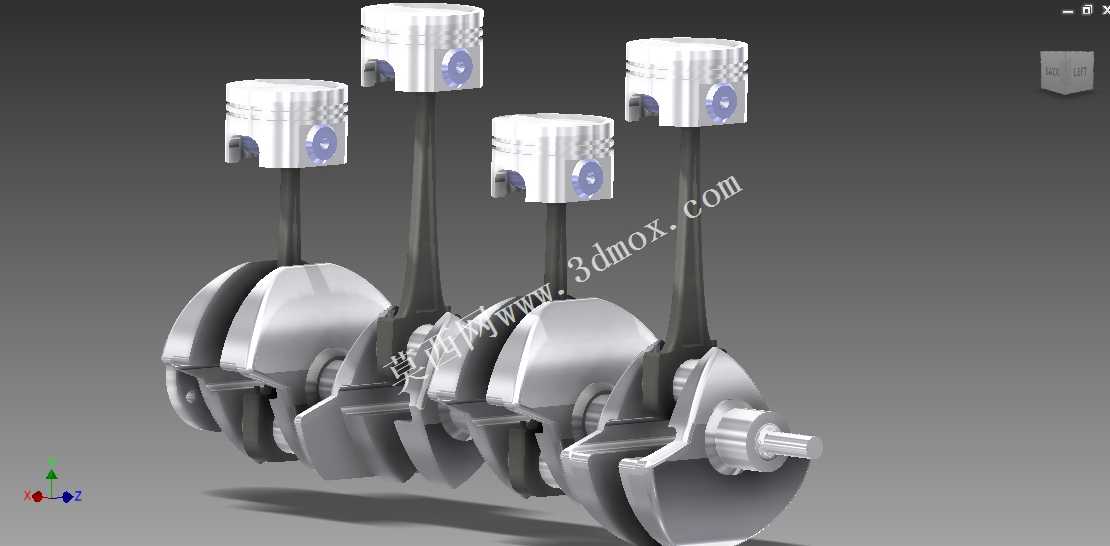

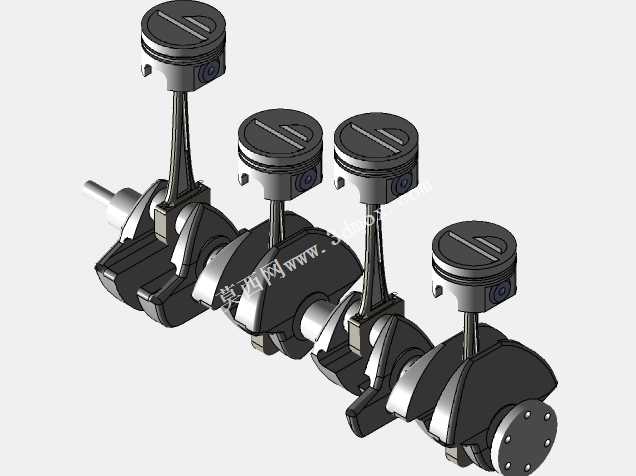

这套曲柄连杆活塞组是往复式内燃发动机的核心运动总成，主要搭载于民用乘用车、轻型商用车的直列四缸动力单元中，是发动机实现热能向机械能转换的核心执行部件，广泛适配家用轿车、城市SUV、小型货运车辆的动力系统，也可作为小型工程机械、农用动力机械的动力核心组件使用。在实际运行场景中，该总成承担着将活塞承受的燃烧气体爆发压力，通过连杆传递转换为曲轴的旋转扭矩，最终向外输出动力驱动车辆行驶或带动作业设备运转，同时还要驱动配气机构、冷却水泵、机油泵、发电机等发动机附属附件工作，是整台动力装置的动力输出源头。从功能特性来看，这套四缸结构采用平面曲轴设计，四个曲柄销呈同平面排布，相邻工作缸间隔180度曲轴转角，可实现均匀的做功间隔，保证动力输出的平顺性；活塞采用轻量化铝合金材质设计，裙部带有耐磨涂层，可降低往复运动过程中的摩擦损耗，活塞环组包含气环与油环，分别承担燃烧室密封与缸壁润滑油刮除的功能，避免燃气下窜与机油上烧问题；连杆采用锻钢材质制造，大头为剖分式结构配套轴瓦，小头通过活塞销与活塞连接，可精准传递往复与旋转运动的作用力；曲轴采用全支承结构设计，每个曲柄臂两侧都设置主轴颈支撑，可大幅降低高转速运行下的曲轴挠曲变形，平衡块与曲柄臂集成设计，可抵消活塞连杆组往复运动产生的一阶惯性力，降低整机振动水平。在设计思路上，整套结构优先保证运动件的动平衡精度，所有往复运动件与旋转运动件都经过重量分组匹配，同一台发动机的活塞、连杆重量差控制在极小范围内，避免运行过程中产生额外的振动载荷；润滑系统采用压力润滑与飞溅润滑结合的方式，主轴颈、连杆轴颈位置加工有贯通的油道，可将压力机油输送到摩擦副表面形成油膜，活塞与缸壁位置依靠曲轴旋转甩起的机油实现飞溅润滑，保证全工况下的摩擦副润滑可靠性。从安装边界来看，曲轴主轴颈直径、连杆轴颈直径、活塞行程、缸心距都严格对应主流小排量四缸发动机的缸体安装尺寸，曲轴前端预留正时传动系统、皮带轮的安装定位结构，后端预留飞轮与动力输出端的连接法兰，活塞燃烧室形状、气门避让坑都适配顶置气门的气缸盖结构，可直接匹配对应排量的发动机缸体、缸盖完成总成装配，不需要额外进行安装位的修改适配。整套结构的运动配合间隙经过精准设计，冷态与热态工况下都能保持合理的配合公差，既不会因间隙过大产生敲击异响，也不会因热膨胀间隙过小导致运动件卡滞，可覆盖从怠速到额定最高转速的全工况运行需求，保证动力输出的稳定性与整机的使用寿命。
