V形槽轨道配套行走滚轮结构设计

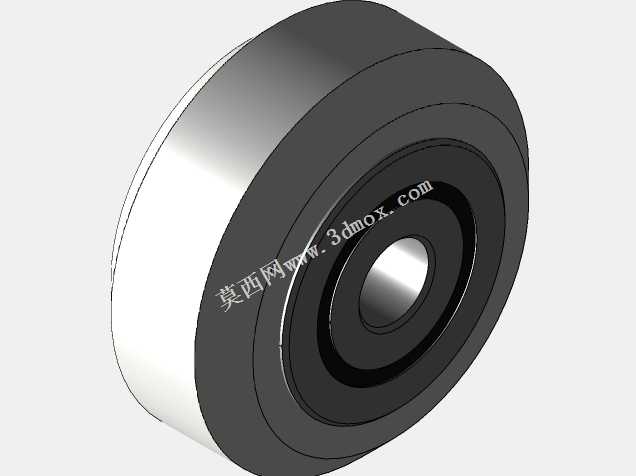

这款V形槽轨道行走滚轮，主要适配各类轻型输送导轨、直线滑移轨道、工装板导向工位、自动化生产线滑移工位的行走导向需求，在电子组装线、物料滑移架、轻型移栽设备、工位器具滑移机构中应用广泛，能够为沿固定轨道做直线往复运动的载具提供稳定的行走支撑与侧向导向，避免载具运行过程中出现偏移、卡滞、脱轨等问题，保障轨道输送系统运行的平顺性与可靠性。滚轮整体采用同轴分层结构设计，外圈为带90度V形导向槽的轮体结构，V形槽的角度与市面常见的三角导轨、V型凸轨截面完全匹配，轮体接触轨道的工作面做了等宽处理，能够保证轮体与轨道侧面、顶面的接触面积均匀，运行过程中接触应力分布均衡，不会出现局部应力集中导致的轮体过早磨损或者轨道压痕问题。滚轮内部集成标准深沟球轴承作为转动核心，轴承内圈为安装基准孔，可直接穿入固定销轴完成安装，无需额外加装轴套或者轴承座，大幅简化了安装结构，降低了配套机构的设计复杂度。轴承与外圈轮体之间采用过盈压装的配合方式，保证轮体与轴承外圈同步转动，不会出现相对滑动造成的磨损，同时轴承自带的密封结构能够阻挡车间环境中的粉尘、碎屑进入轴承滚道，延长滚轮的整体使用寿命。从安装边界来看，滚轮的轴向总宽度控制在紧凑尺寸范围内，安装孔直径适配常用的轻型输送线销轴规格，V形槽的槽深经过精准计算，既能够保证轨道嵌入槽内有足够的导向余量，不会因为安装间隙或者加工误差出现脱轨问题，又不会因为槽深过大导致轮体有效壁厚不足，影响轮体的结构强度。轮体的外圆直径经过匹配设计，在保证足够转动线速度降低运行阻力的同时，不会因为直径过大占用过多的安装空间，适配多数紧凑型轨道输送系统的安装空间要求。设计过程中重点考量了滚轮的运行阻力与承载能力的平衡，轮体工作面的粗糙度控制在合理区间，既能够降低与金属轨道接触的摩擦阻力，让载具推移更加省力，又不会因为表面过于光滑导致导向限位能力不足。同时轮体的材质选型预留了调整空间，可根据实际使用场景的承载需求、环境要求选择金属材质或者工程塑料材质，金属材质适用于承载要求更高、有一定耐磨要求的工业场景，工程塑料材质适用于需要低噪音、防静电的洁净车间场景。整体结构没有多余的复杂零件，零部件数量少，装配工序简单，后期维护更换也十分便捷，当滚轮达到磨损极限后，只需拔出安装销轴即可快速更换新滚轮，无需拆解整个轨道机构，大幅降低了产线维护的时间成本与配件成本。
