适配20毫米挤压型材的直角角撑连接构件

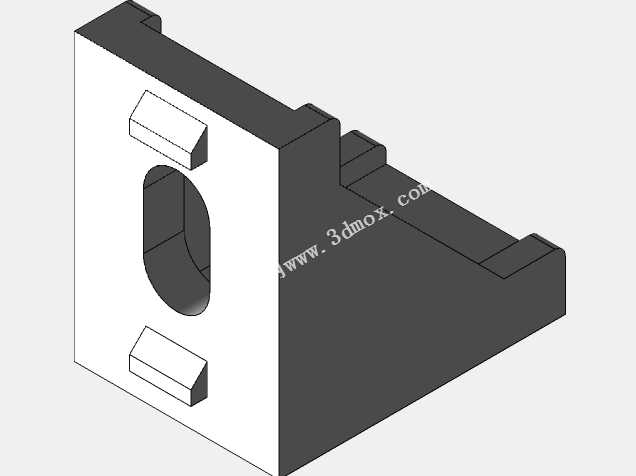

在工业铝型材机架搭建、小型自动化设备框架组装、3D打印机机身拼装以及CNC小型加工设备的辅助支撑场景中，角撑类连接件是保障框架直角连接刚度、避免型材拼接处受力形变的核心配件，这款适配20毫米规格挤压型材的角撑架，正是针对小截面型材的直角连接需求开发的专用支撑构件。日常设备搭建场景里，20毫米截面的挤压型材常被用于轻量化机架、桌面级加工设备、小型工装夹具的框架制作，这类应用场景下，单纯依靠型材端面的直角拼接搭配内置角码，往往难以承受侧向载荷与长期振动带来的应力，容易出现拼接缝隙变大、框架直角精度偏移的问题，这款角撑架通过外置式的直角支撑结构，从型材拼接的外角位置提供额外的刚性支撑，有效分散连接节点的集中应力，提升整体框架的抗形变能力。从功能设计来看，这款角撑架采用L型直角主体结构，两个互相垂直的安装面分别贴合两根垂直拼接的20毫米挤压型材的外侧面，安装面上预留的定位凸块可以直接卡入型材表面的标准T型槽内，无需额外做位置校准，安装时仅需将凸块对准槽位滑入，再搭配T型螺栓与法兰螺母锁紧即可完成固定，相比传统的平板式角码，自带的定位结构能大幅降低安装对位的时间成本，也能避免长期使用过程中连接件出现滑移错位。主体支撑面中间开设的长圆形减重孔，在不影响整体结构刚性的前提下，有效降低了构件自身重量，同时也能为安装时的螺栓操作预留足够的工具避让空间，支撑筋板从直角交接位置向两个安装面的末端延伸，形成三角加强结构，能承受更大的垂直于安装面的侧向载荷，避免角撑架自身受力出现弯折。安装边界方面，这款角撑架的两个安装面长度完全匹配20毫米型材的安装尺寸，安装后不会突出型材的外端面，不会影响型材外侧其他配件的安装，整体厚度控制在适配小型机架的紧凑尺寸范围内，不会占用过多的框架外部空间，无论是桌面级设备的轻量化搭建，还是小型工装的快速组装，都能在不额外增加框架整体体积的前提下，有效提升连接节点的结构强度，保障框架长期使用的直角精度与结构稳定性。
