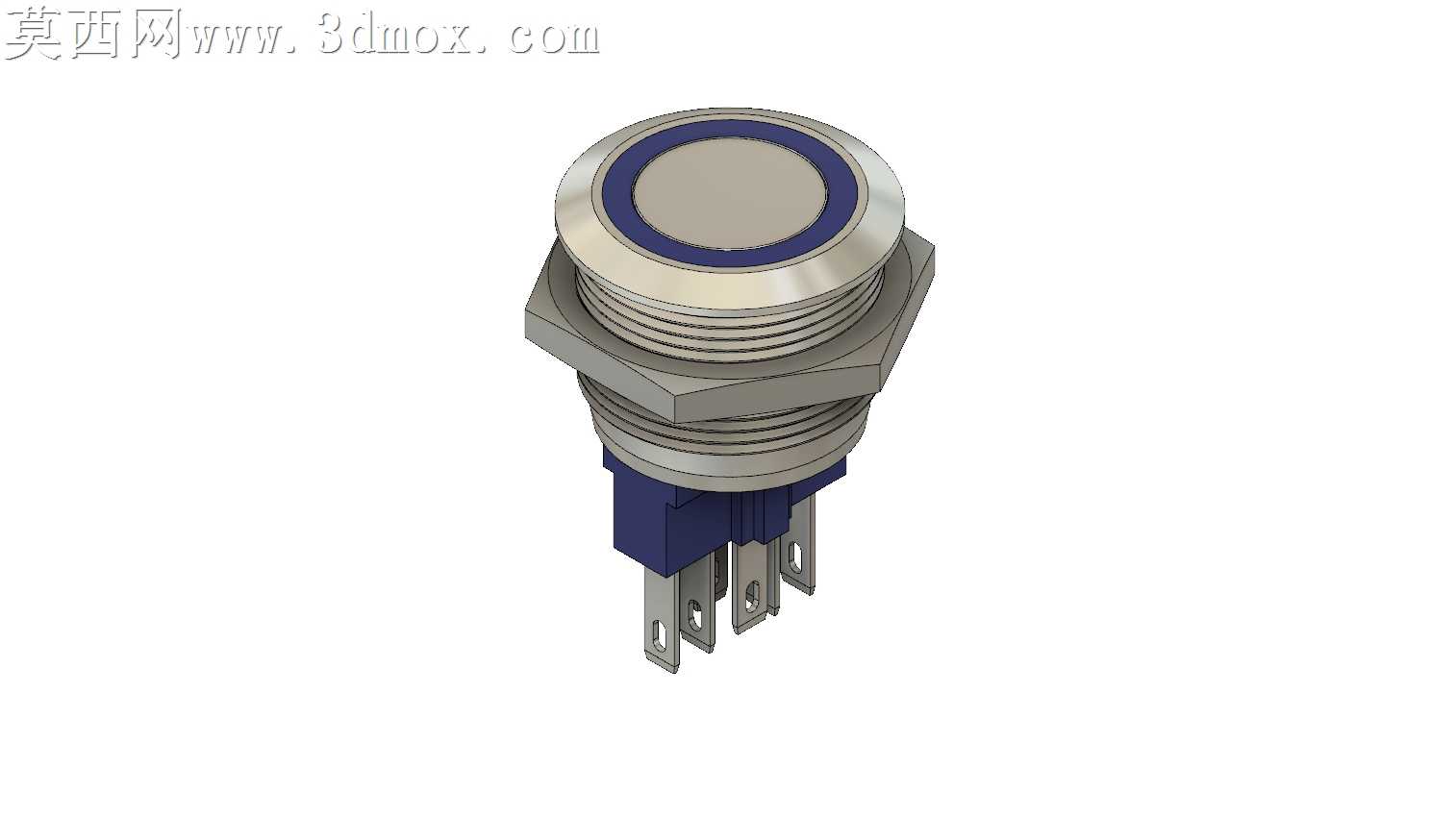

带环形LED灯的22mm金属按钮开关

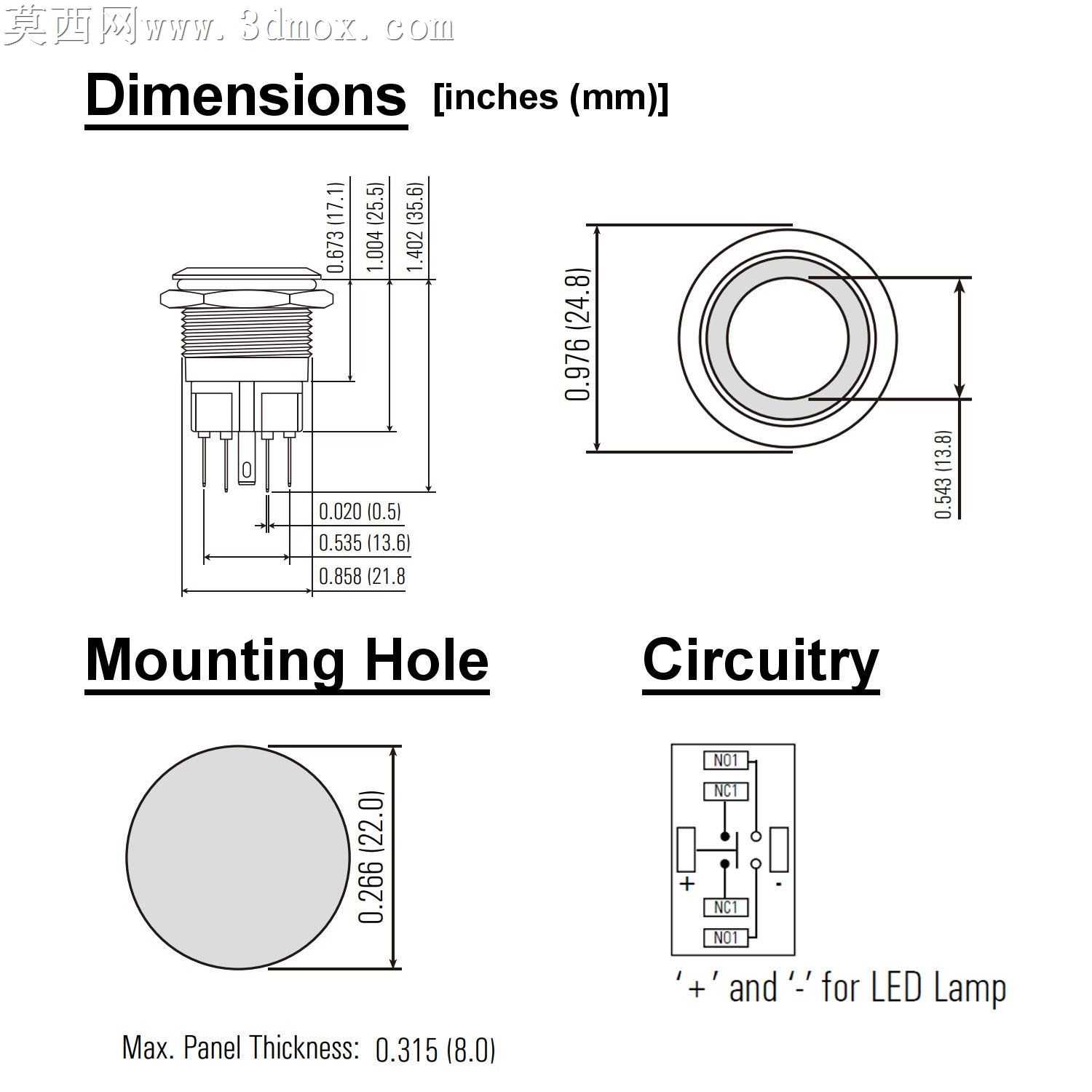

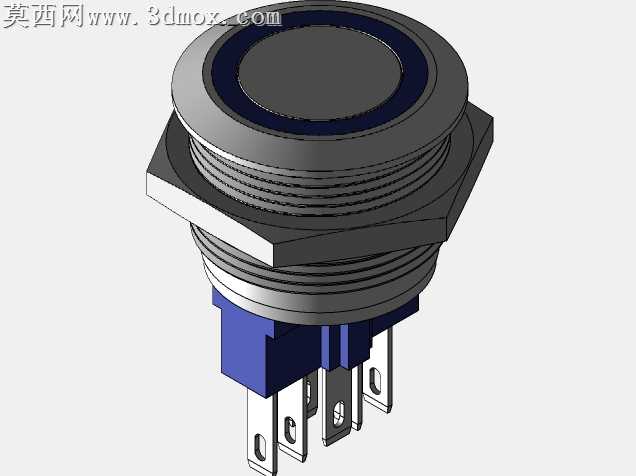

本模型为带环形LED的22毫米面板安装按钮开关，建模过程严格参照实物安装尺寸进行参数化绘制，首先确定面板安装开孔直径为22mm，适配面板最大厚度为8mm的安装场景，整体建模从金属外壳部分开始，先绘制顶部圆形操作头的轮廓，顶部操作面为平面金属质感设计，外围环绕一圈环形LED透光带，通过旋转特征生成操作头的基础实体，再通过拉伸切除做出环形灯槽的结构，为后续LED发光区域的材质区分预留结构。接下来绘制金属螺纹安装座部分，采用螺旋线扫描生成标准安装外螺纹，搭配六角锁紧螺母结构，通过拉伸特征生成六角螺母的实体，添加螺纹配合的细节结构，还原实物通过螺母锁紧在面板上的安装方式。下部的塑料基座部分采用深蓝色工程塑料质感的材质设定，绘制基座的卡扣定位结构，以及下方伸出的金属接线插脚，每个插脚都做了倒角处理，还原金属接插件的细节特征，插脚的排布符合常规按钮开关的接线引脚定义，区分常开常闭以及LED供电引脚的位置。渲染阶段，金属外壳部分采用拉丝不锈钢材质，调整金属粗糙度参数模拟真实金属按键的哑光金属质感，环形LED带部分采用半透明磨砂PC材质，可模拟不同发光颜色的透光效果，下部塑料基座采用哑光深蓝色工程塑料材质，金属插脚采用镀镍金属材质，调整不同材质的反光度与粗糙度参数，让整体模型的材质层次分明。结构设计上还原了实物的防水结构设计，操作头与基座之间的密封结构做了简化示意，螺纹部分的牙型细节做了适度优化，既保证结构外观还原度，又控制模型整体面数，模型包含通用STEP、IGES等通用格式，可直接导入各类三维软件进行装配使用，适配各类电控面板、设备操作面板的设计场景，可直接用于3D打印验证安装尺寸，也可用于设备效果图的装配渲染，还原工业设备操作部件的真实质感。建模过程中对按钮的按压行程结构做了简化处理，重点还原外部安装尺寸与外观细节，保证安装配合尺寸的准确性，方便设计人员在做面板布局时直接调用该模型进行开孔位置排布与干涉检查，环形LED的结构可根据需求调整发光颜色，适配不同设备的状态指示需求，金属外壳的抗腐蚀特性也让该类开关适用于各类工业设备、户外设备的操作场景。
