奶酪自动化包装生产整线设备布局方案

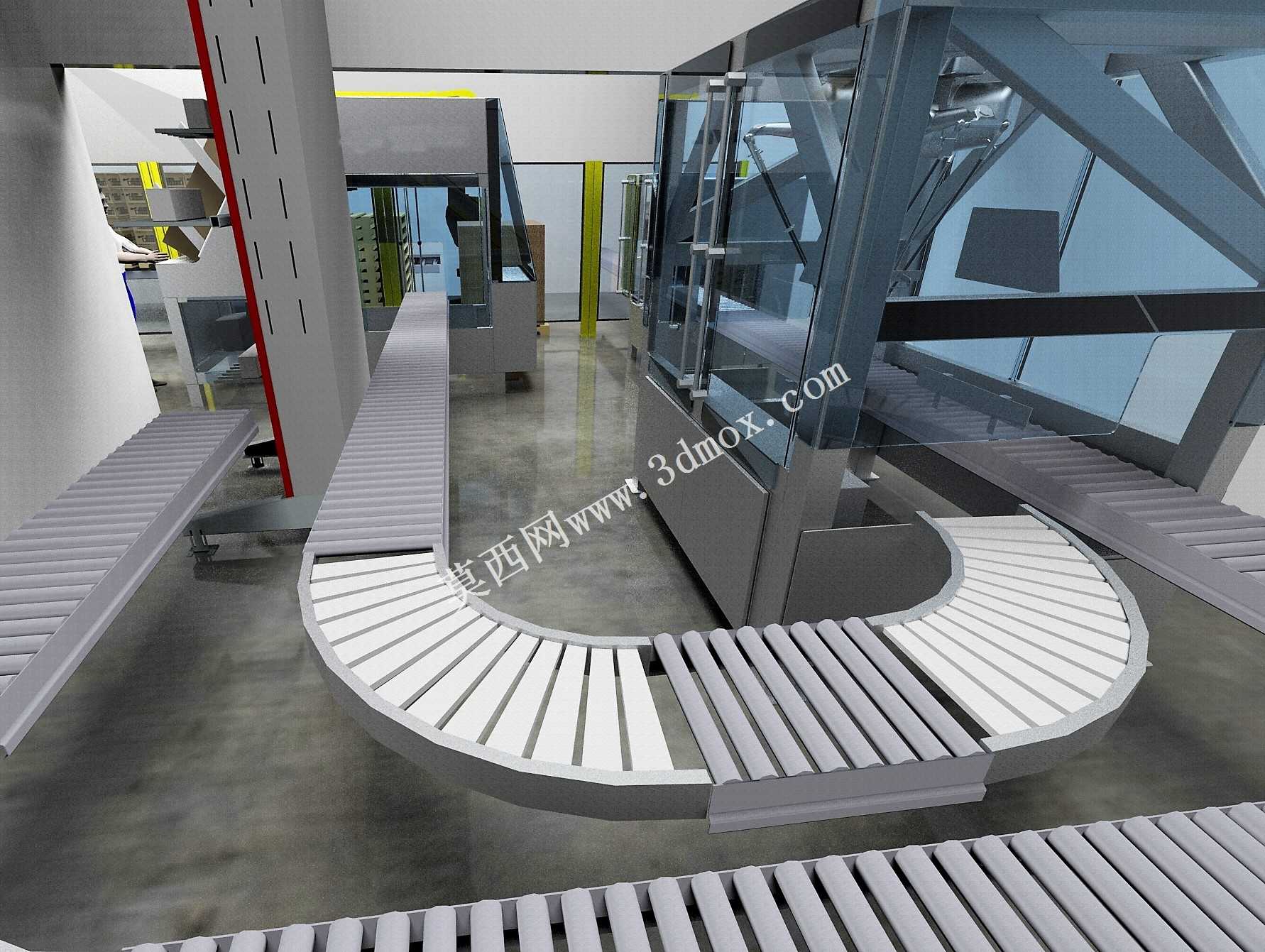

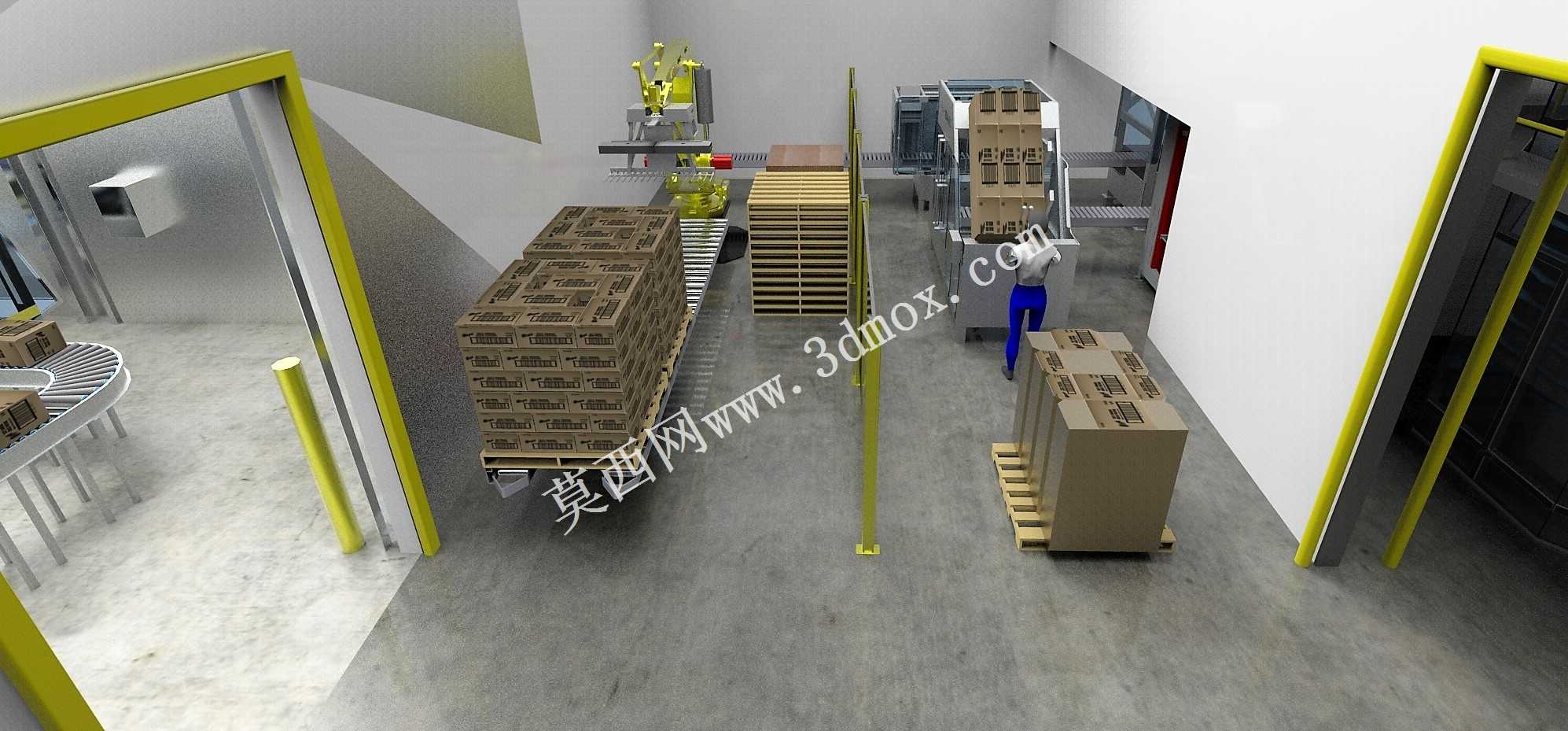

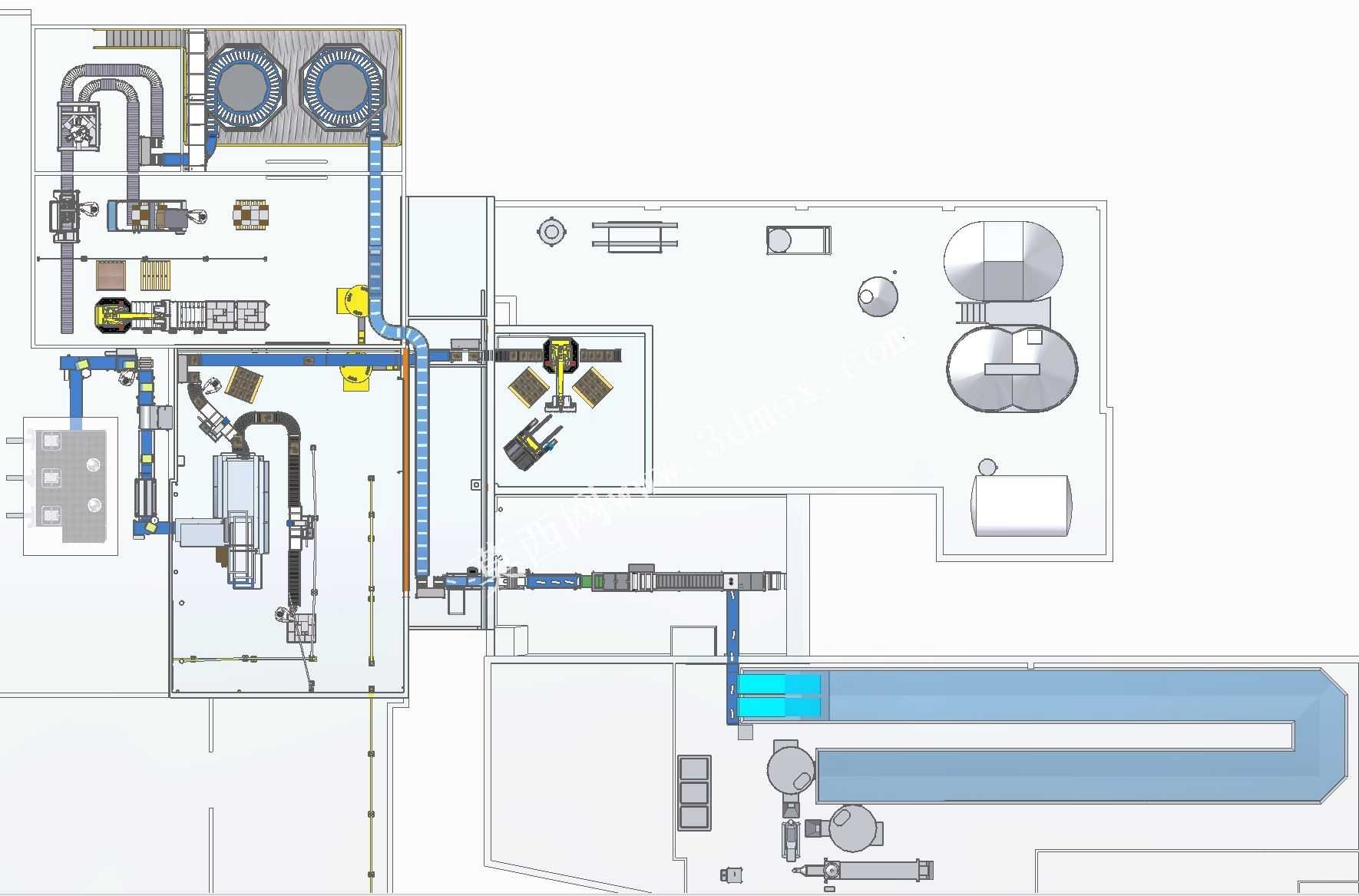

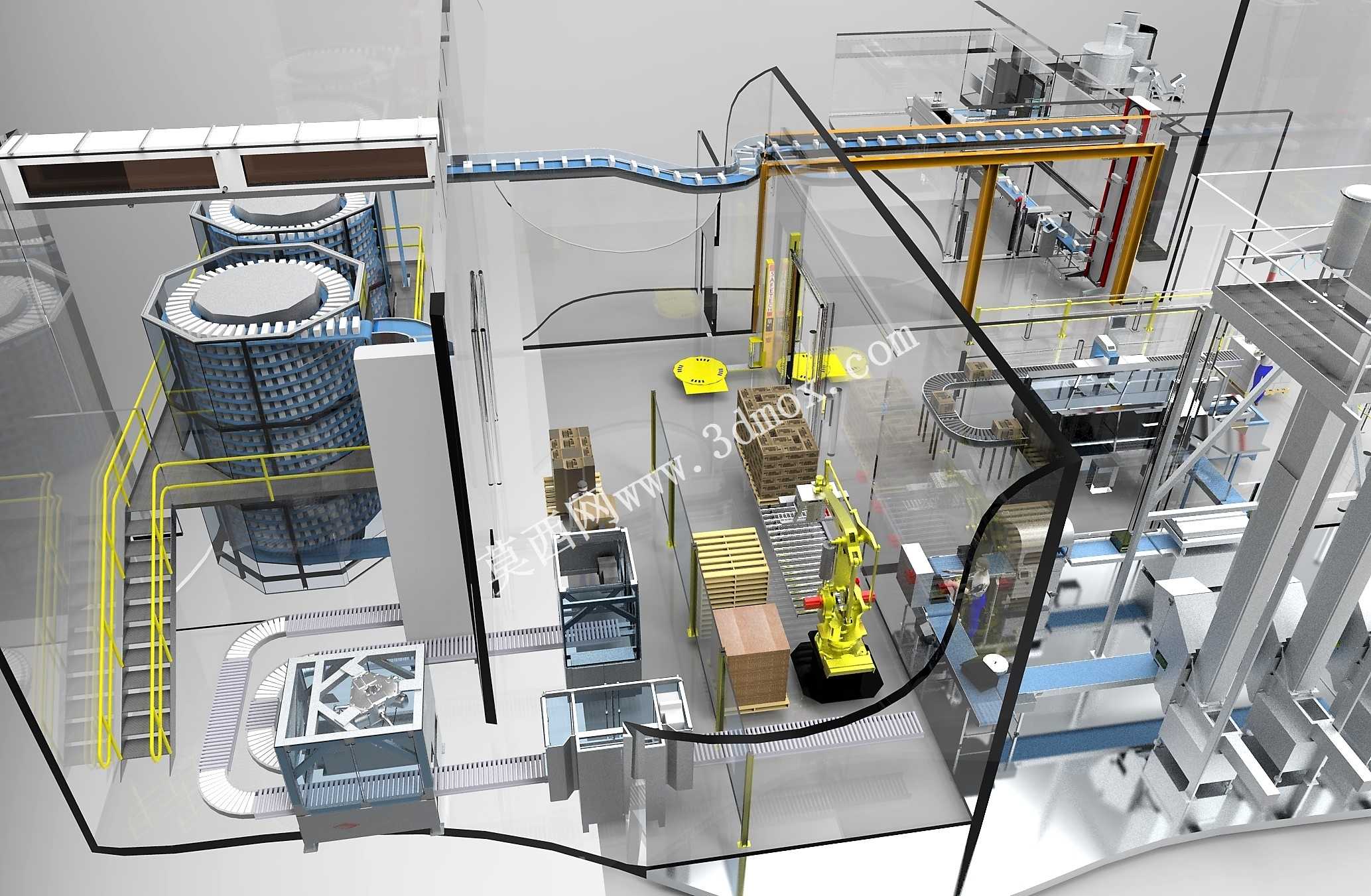

这套三维布局方案面向乳制品加工领域的奶酪成品后段包装工序，覆盖从奶酪熟成冷却、成品输送、外包装封装到整箱码垛入库的全流程作业场景，适配块状、分切装等多形态奶酪产品的规模化量产需求，可帮助食品生产企业在产线升级阶段完成车间空间规划、设备排布校验与作业动线模拟，提前规避现场安装时的空间干涉、动线交叉等问题。整线核心功能围绕奶酪成品的连续化包装作业设计：前段配置螺旋式冷却输送设备，可在密闭空间内完成长距离输送过程中的产品温降，适配奶酪包装前的温度管控要求，螺旋塔采用多层环绕式结构设计，在有限占地空间内拉长输送冷却路径，设备外侧设置带安全防护栏的检修爬梯，满足日常运维的通行需求；中段衔接多段模块化皮带输送机、链板输送机，不同输送段之间设置导向挡边与高度差过渡结构，可顺畅完成产品在不同工位间的转运，中途设置自动装箱工位，搭配专用包装设备完成奶酪的内袋封装、外箱装填与封箱作业；后段配置六轴工业机器人码垛单元，机器人周边设置安全防护围栏与托盘缓存工位，可自动完成成品箱的整齐码放，适配不同规格托盘的堆垛要求，同时预留了叉车进出的作业通道，满足成品整托转运的空间需求。在设计思路上，整线布局充分结合食品生产车间的卫生管控要求，所有与产品接触的输送面均采用易清洁的光滑材质设计，设备支撑结构采用圆角过渡减少卫生死角，同时兼顾作业人员的操作空间与安全防护距离，所有运动设备外侧均设置透明防护隔断，既不影响生产状态观察，也能避免人员误入作业区域引发安全风险。在安装边界与尺寸管控上，整线布局严格匹配常规乳制品生产车间的层高与柱距要求，螺旋冷却塔的安装高度适配车间净空限制，输送线的排布预留了足够的设备检修通道与人员操作空间，码垛区域的安全围栏与周边固定设施预留了足够的安全距离，所有设备的安装地脚位置均做了统一规划，可直接对接现场的地面施工与管线排布方案，减少现场安装时的调整工作量。整套方案通过三维可视化的布局呈现，可直观验证各工位的作业节拍匹配度，帮助生产方提前梳理产线的物流走向，优化人员配置与作业流程，为奶酪包装产线的升级改造提供可靠的布局参考。
