连续式全自动物料装盒封装设备

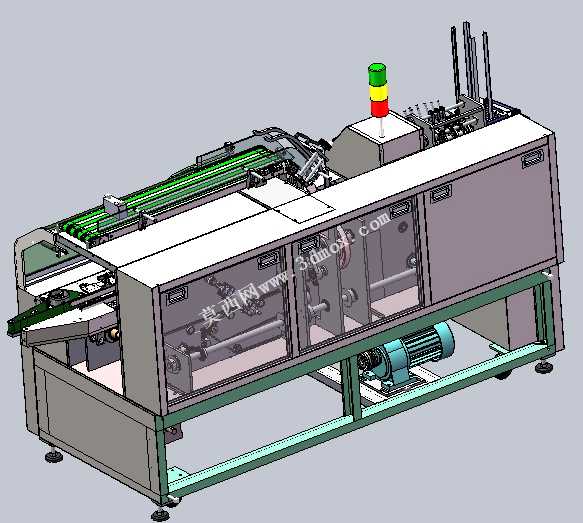

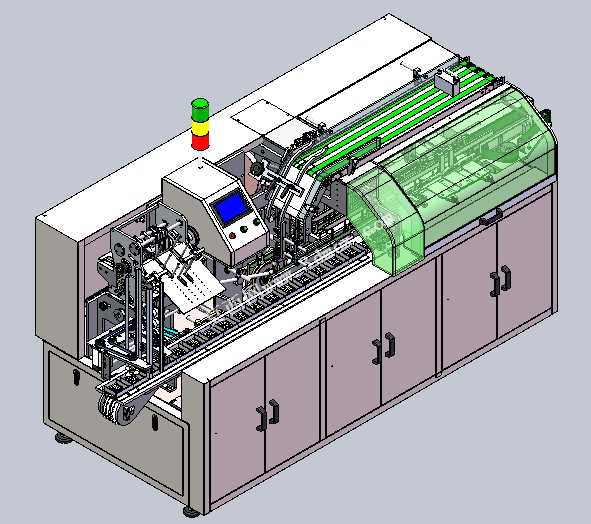

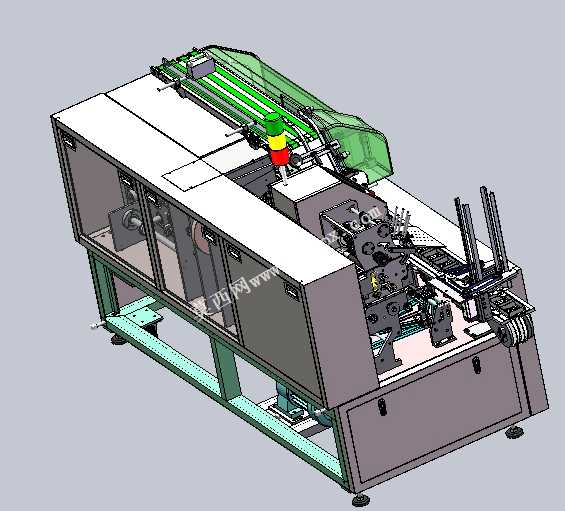

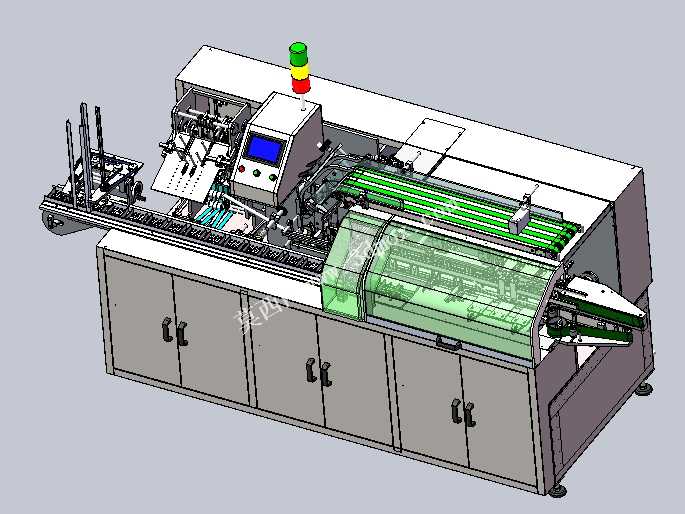

在食品加工、医药制剂、日化用品的批量生产末端环节，装盒工序长期面临人工装填效率低、物料与说明书错放漏放、盒体封合精度不足的痛点，这款全自动装盒设备正是针对规模化连续生产场景打造的专用封装装备，可直接对接前端生产线的出料工位，完成从物料整理到成品盒输出的全流程无人化作业，适配饼干、袋装奶粉、小型玩具、药瓶、药膏、药盘等多种规整形态物料的装盒需求，能同步完成说明书折叠投放、纸盒撑开成型、物料精准入盒、盒盖折边压合的全套动作，大幅降低包装环节的人工投入与出错概率。设备整体采用长条形卧式布局，下部设置多组带锁储物柜体，可收纳易损备件、调试工具与包装辅料，柜体底部配置可调式支撑脚，能够适配车间地面的微小不平，保证设备运行时的整体稳定性；上部沿物料输送方向依次排布纸盒料仓、说明书料仓、物料进料输送线、折盒机构、推料入盒机构、封盒压合机构与成品输出线，各工位通过同步带与精密凸轮机构实现动作联动，工位间的动作节拍匹配精度可达0.1秒级，避免出现工位等待或动作干涉的问题。设备操作端设置倾斜式人机交互触控屏与实体操作按钮，旁侧配置红黄绿三色状态警示灯，操作人员可快速完成参数设置、工位调试与运行状态监控，设备中部的传动与执行区域采用半透明防护外罩，既能够隔绝生产过程中的粉尘落入传动结构，也可在设备运行时直观观察内部工位的动作状态，一旦出现卡料、缺料等异常可快速定位故障点位。在设计思路上，这款设备优先考虑多品类物料的适配性，推料行程、纸盒撑开尺寸、折盖压合力度均可通过调节机构快速调整，无需更换核心工装即可适配一定尺寸范围内的纸盒与物料，降低生产换型的时间成本；输送线两侧设置可调节导向栏板，能够根据物料宽度快速调整限位尺寸，避免物料输送过程中出现偏移卡滞。设备的安装边界预留了充足的操作与维护空间，前端进料工位可对接不同类型的前端出料输送线，后端成品输出端可直接连接后续的称重检测、码垛工位，无需额外增设转接输送结构；设备的气源、电源接口统一设置在柜体侧方下部，布线布管时可沿车间地面线槽排布，不会占用设备周边的操作通道，整体布局充分考虑了车间生产线的排布需求，可直接嵌入现有包装生产线完成升级改造。设备运行时，纸盒从料仓被真空吸盘吸出撑开后定位在输送工位，折叠完成的说明书同步投放到纸盒指定位置，前端输送线送来的物料经整理排列后由推料杆平稳推入纸盒内部，随后两侧折盖机构依次完成纸盒插舌的弯折，最后经压合工位将盒盖压实锁定，成品盒沿输出线送入下一工序，整个流程无需人工干预，单工位运行效率可满足中大型批量生产的产能需求，封合后的纸盒外观平整无翘边，物料与说明书放置位置统一，完全符合规模化生产的包装质量标准。
