泰格微型车床数控化适配改造结构设计

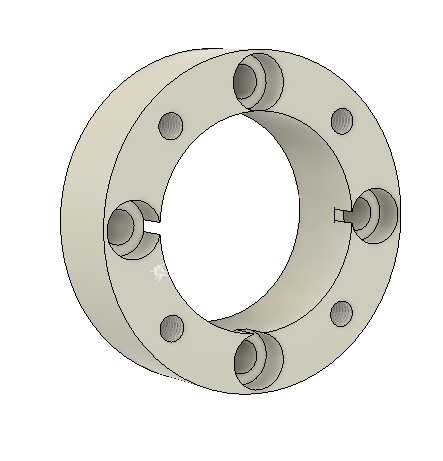

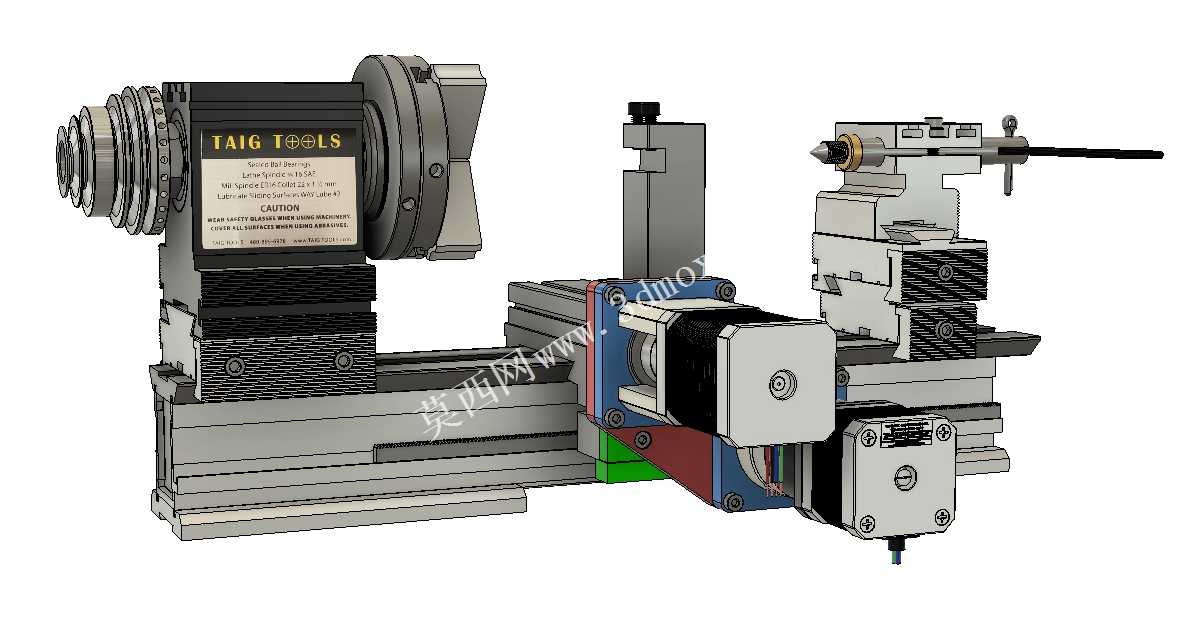

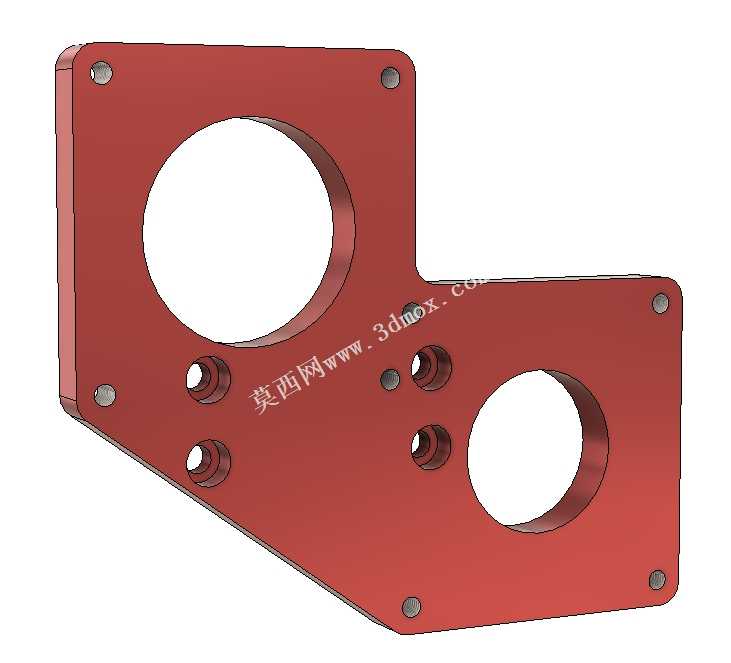

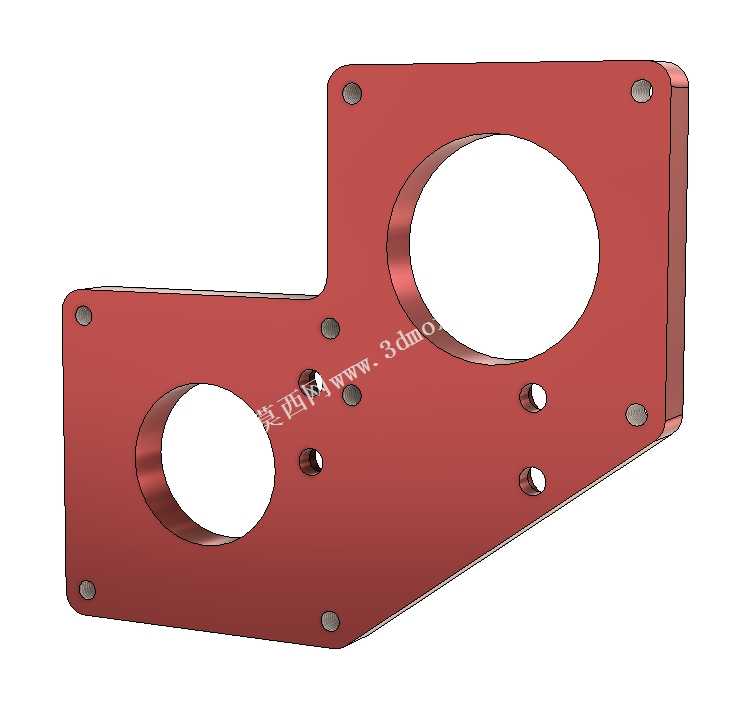

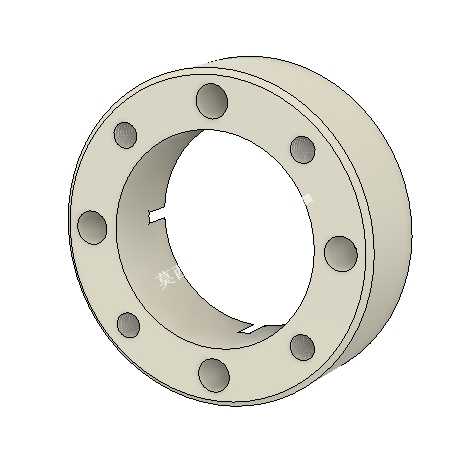

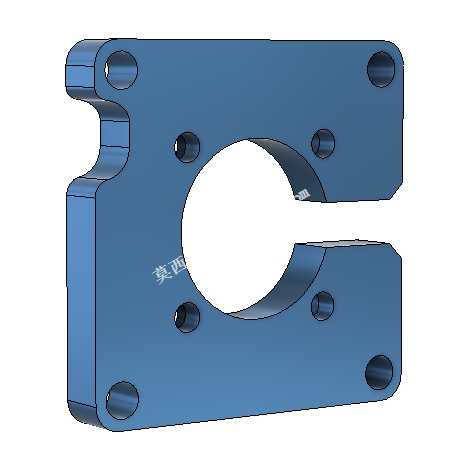

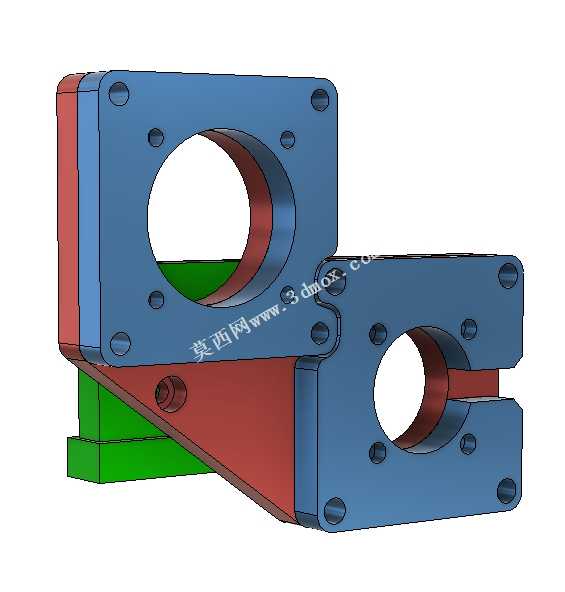

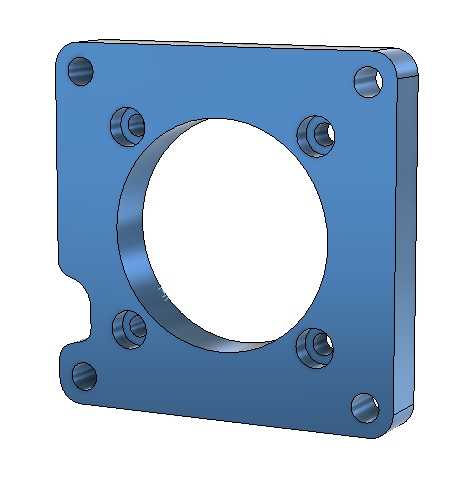

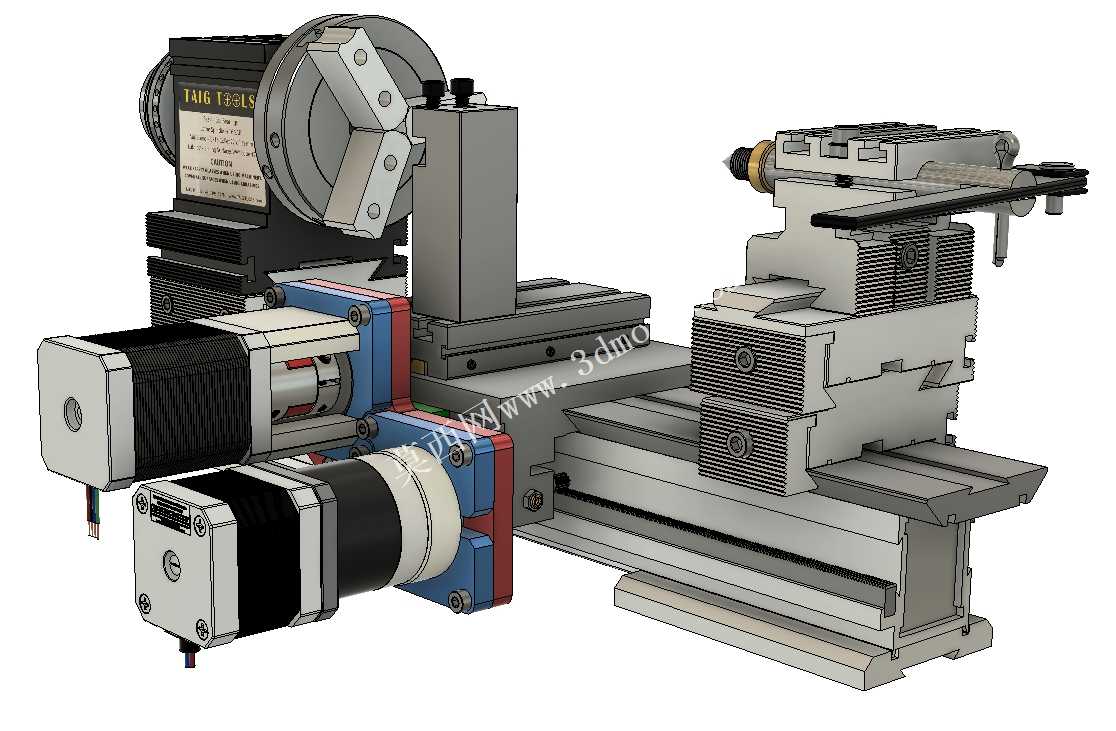

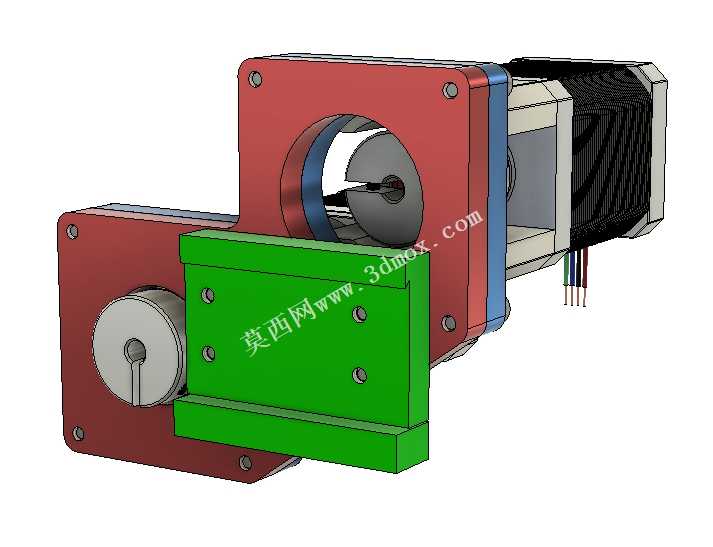

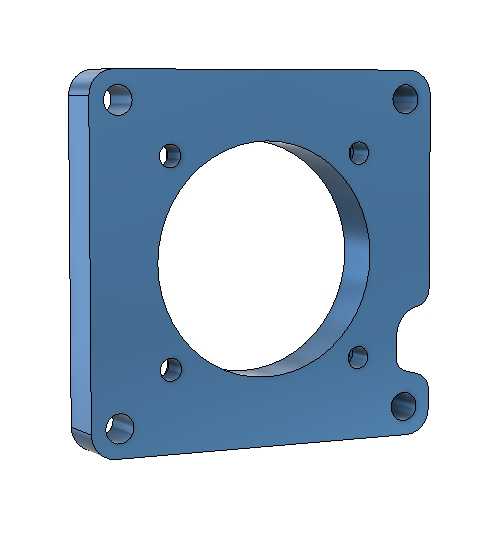

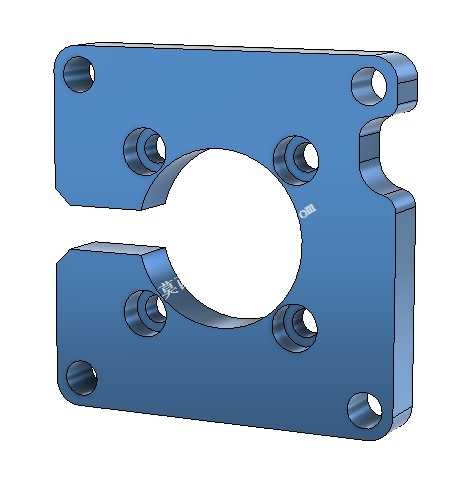

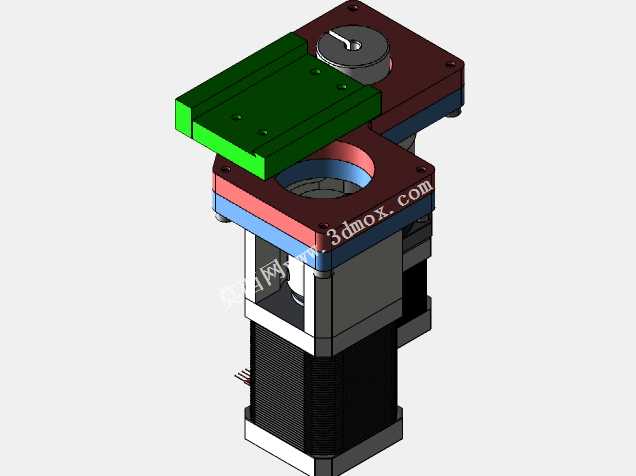

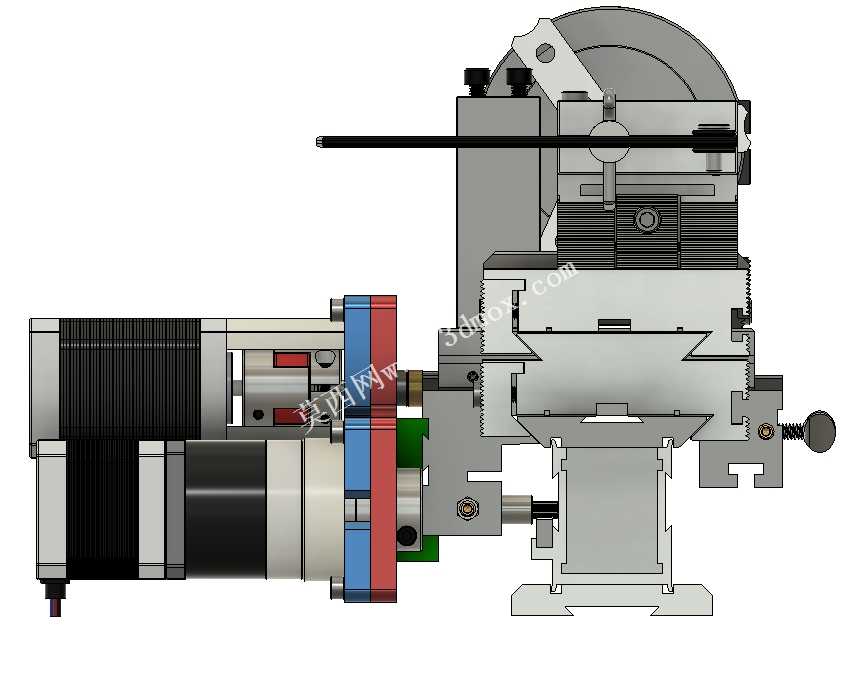

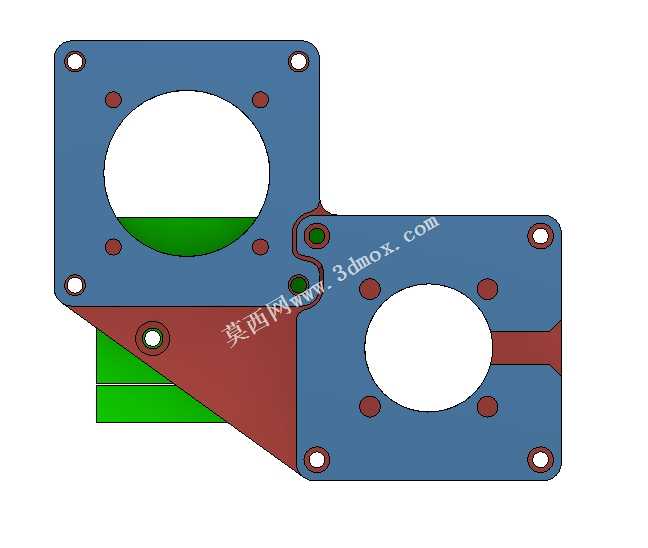

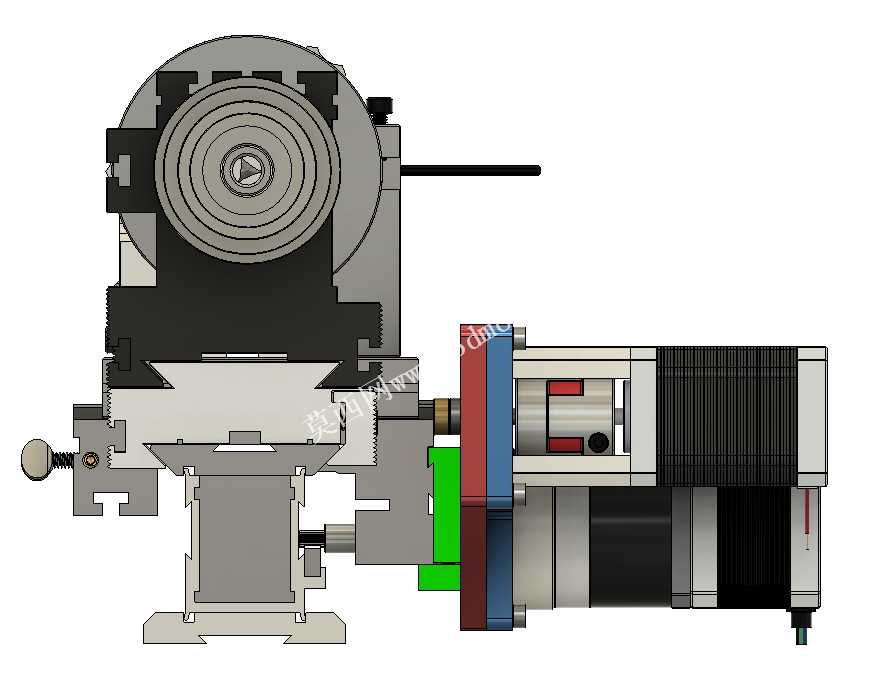

在小型零件精密加工、个人工坊试制、教学实训场景中，传统手动微型车床依赖操作人员手动摇轮控制进给，加工一致性差、重复定位精度不足，难以完成小批量复杂曲面、螺纹类零件的连续加工，而采购全新微型数控车床的成本对小型工坊、教学场景而言门槛较高，针对存量泰格微型车床的数控化改造就成了兼顾成本与加工能力的优选方案。这套改造结构围绕不破坏原车主体结构的核心思路设计，无需对车床床身、原有导轨副做切削、焊接类不可逆改动，仅需拆除原车手动操作手轮、解除手动进给的锁止结构，即可完成适配组件的安装，大幅降低改造的施工难度与试错成本，普通具备基础机械装配能力的操作人员即可完成全流程改造作业。传动系统设计上，方案保留了原车成熟的齿条、齿轮传动副，没有更换为成本更高、安装要求更严苛的滚珠丝杠结构，一方面降低了改造的物料成本，另一方面也适配原车的安装空间，避免了丝杠安装需要重新加工端面定位孔、调整同轴度的复杂工序，更适合只想低成本体验数控进给加工、不需要超高精度工业级加工能力的使用场景。驱动单元选用两台NEMA17规格步进电机作为横向、纵向进给的动力源，与小齿轮轴直连的步进电机配置了50:1减速比的齿轮减速结构，既可以放大输出扭矩，克服切削过程中的进给抗力，避免步进电机丢步导致的加工尺寸偏差，也能让进给分辨率匹配微型车床的加工精度需求，不会出现进给脉冲当量过大导致的加工表面粗糙度超差问题。安装结构上，适配电机的安装板设计了可调式腰型孔结构，装配时可以根据齿轮齿条的实际啮合间隙调整电机位置，补偿长期使用后齿轮、齿条的磨损量，始终保持合理的啮合侧隙，既不会因为间隙过大出现进给反向死区，也不会因为啮合过紧导致传动阻力增大、电机负载过高。改造完成后的车床可实现两轴自动进给控制，能够完成柱面、锥面、圆弧面、公制/英制螺纹的自动走刀加工，既保留了原车床小巧灵活、占地空间小的优势，又具备了数控加工的自动进给能力，可适配小批量非标零件加工、教学演示数控原理、个人爱好者创意制作等多种场景，安装边界完全贴合原车的外形尺寸，不会额外占用过多工作台空间，改造后仍可放置在常规工作台面上使用，不需要额外制作专用安装机架。
