立式数控加工中心自动换刀立磨结构

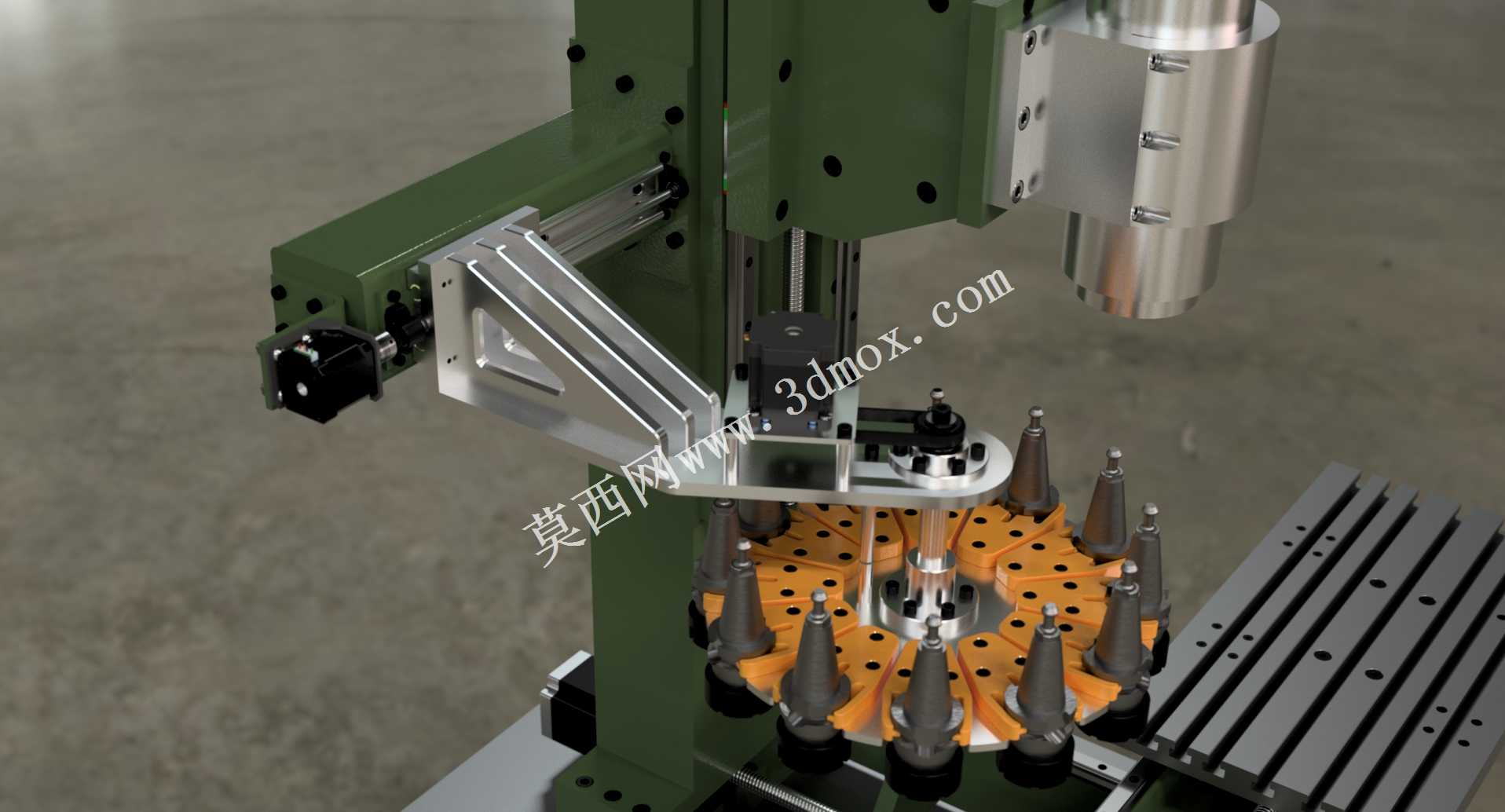

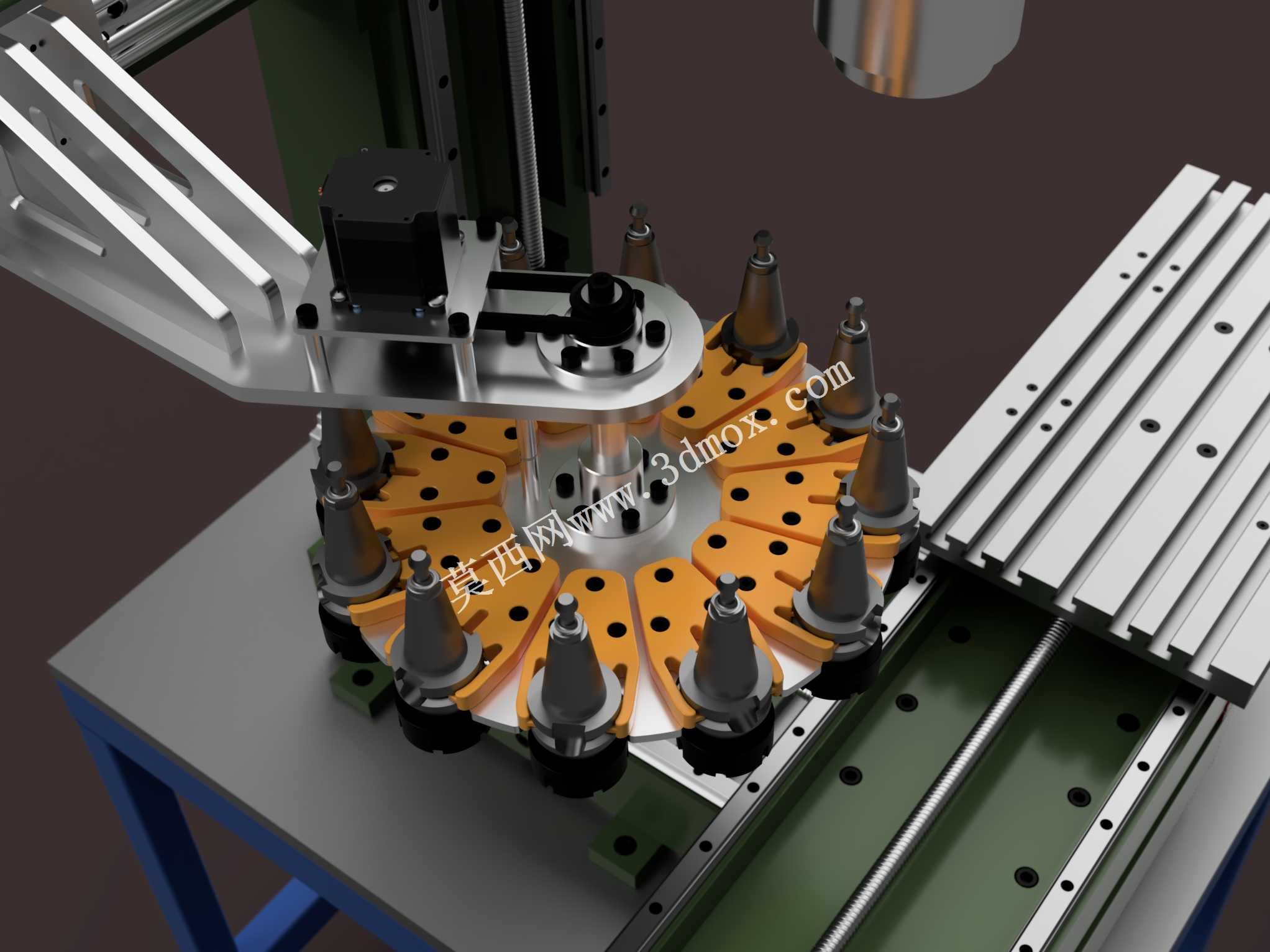

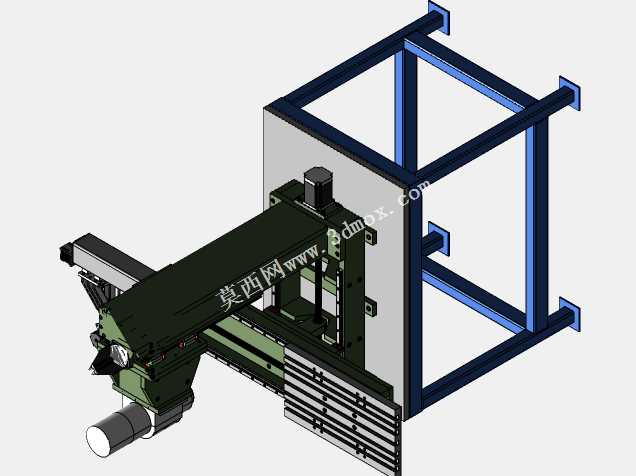

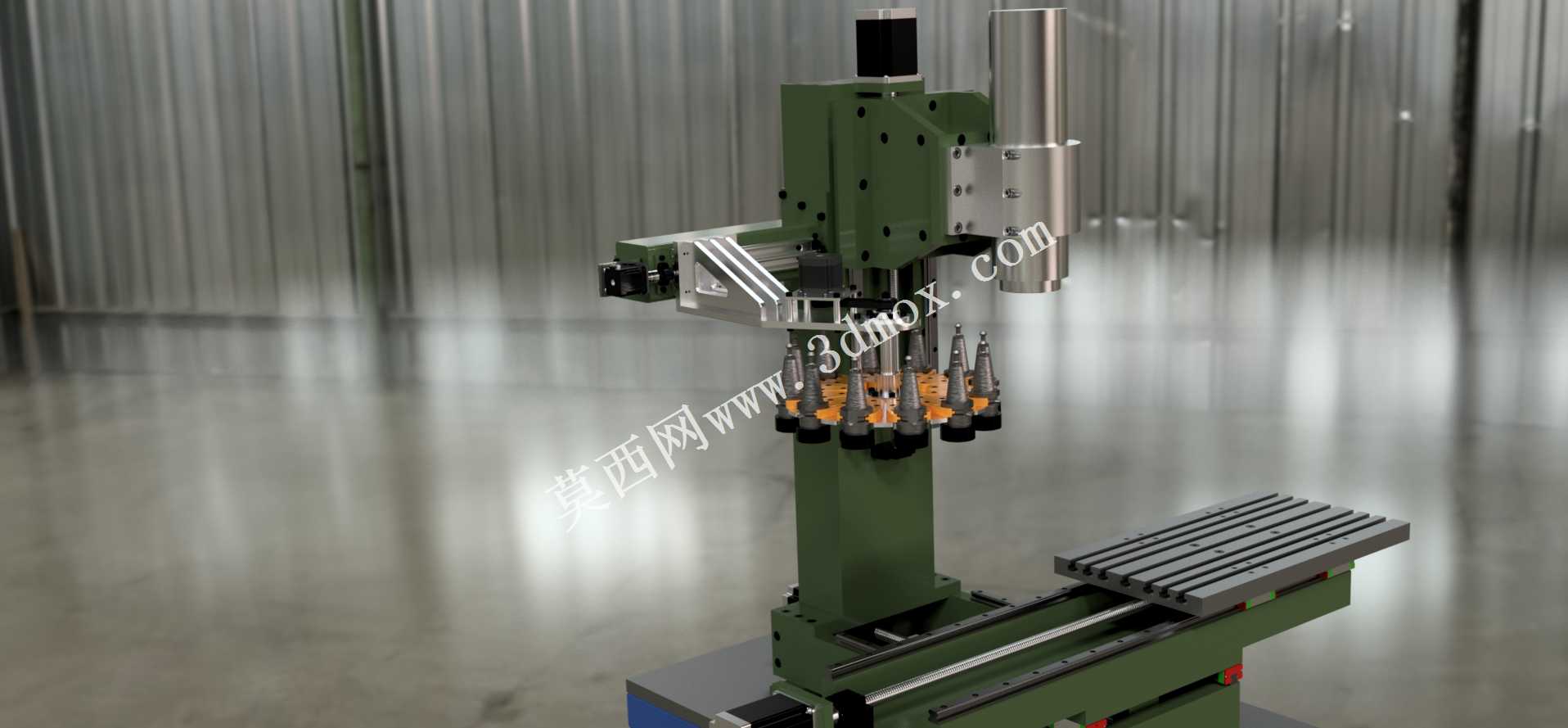

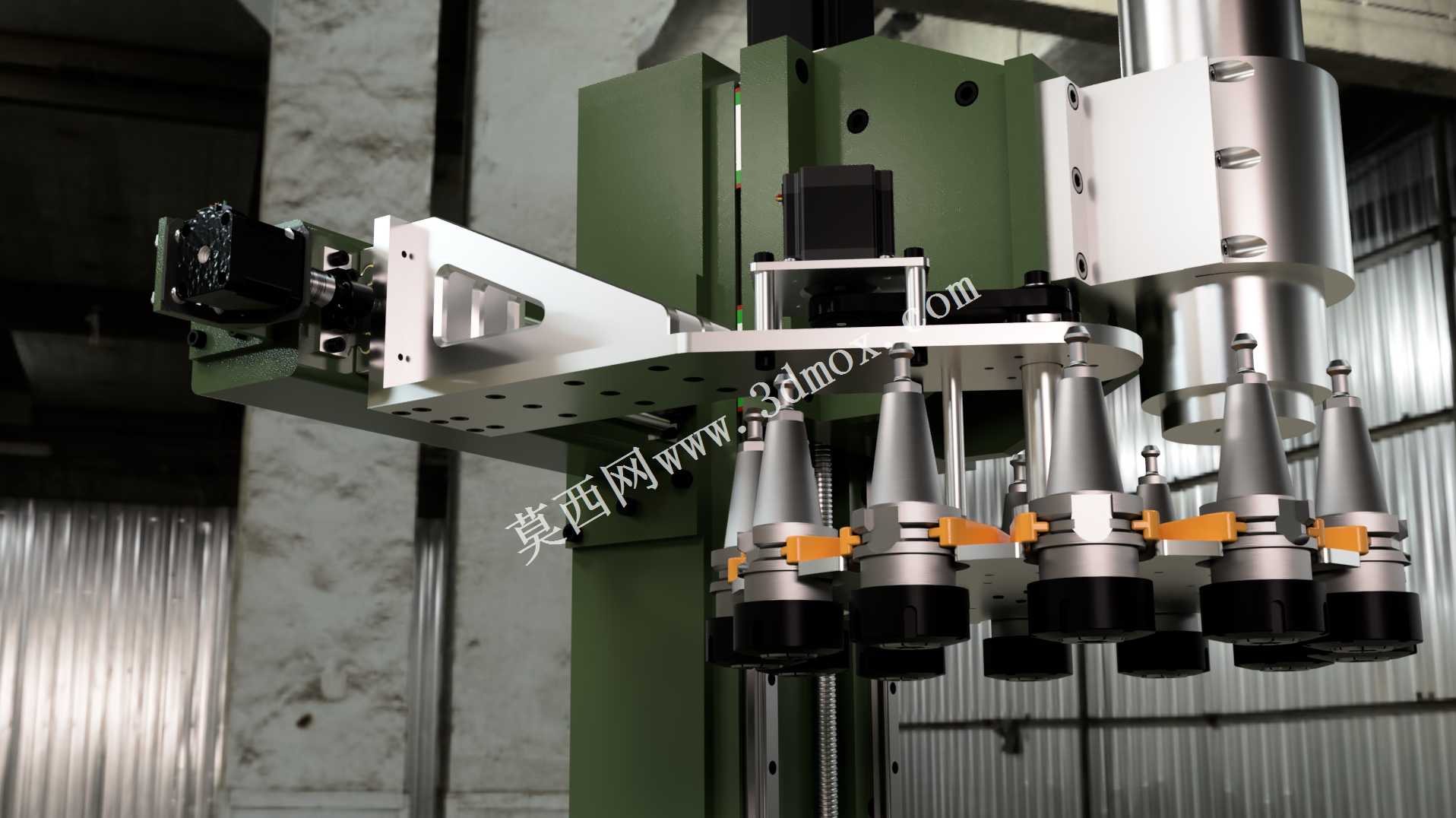

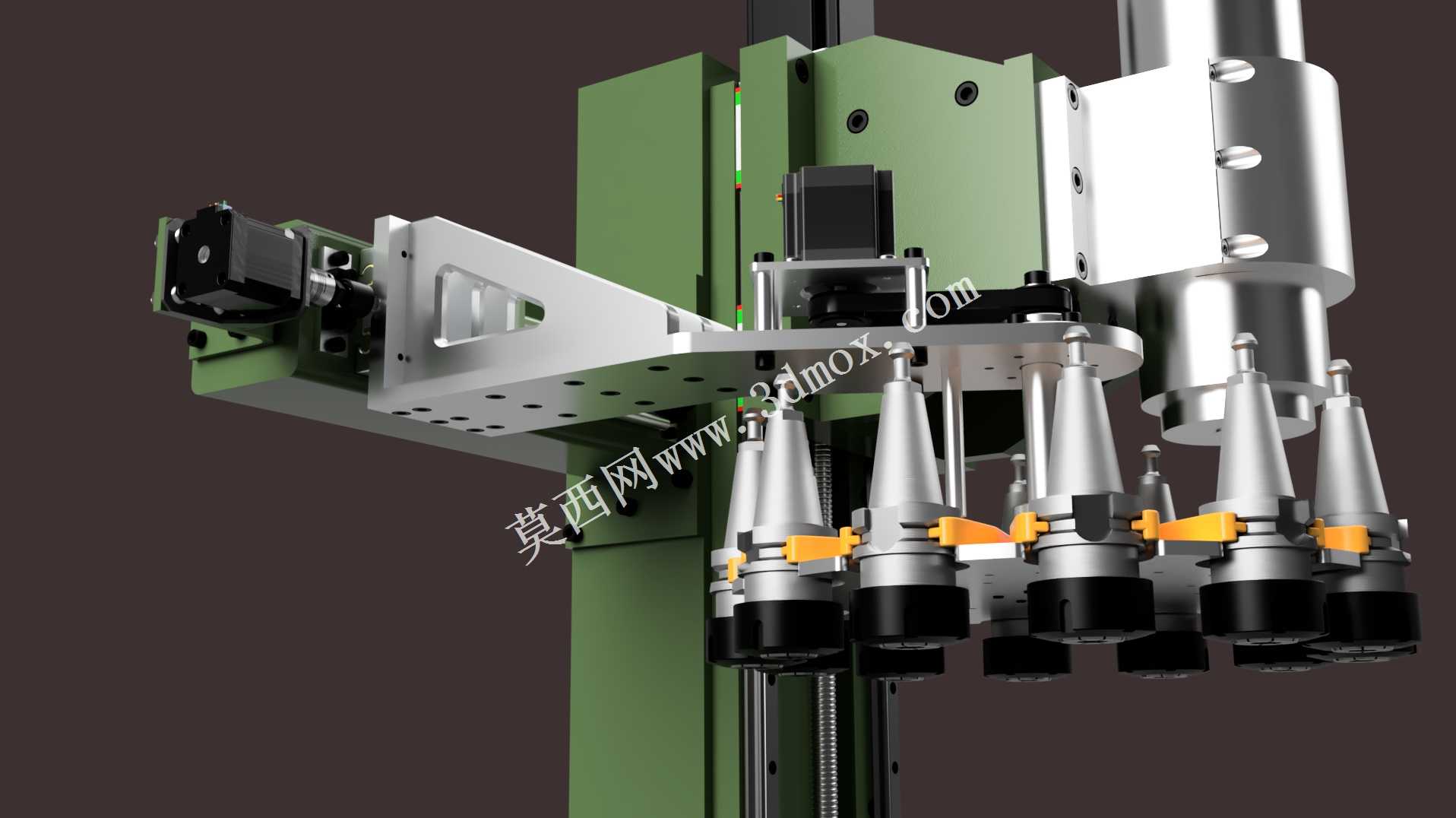

这套自动换刀立磨结构，主要面向中小型立式数控加工场景，适配常规立式铣床、立式磨床的升级改造需求，可在单台设备上完成铣削、磨削工序的自动刀具切换，无需人工干预换刀流程，能有效缩减工序间的停机等待时间，提升小批量多工序零件的加工效率，尤其适合模具型腔加工、小型精密金属零件多工序加工这类需要频繁切换加工刀具的生产场景。整套结构采用全螺栓拼接的装配设计，所有连接部位均预留标准螺栓安装位，无需额外焊接工序即可完成组装，既方便生产阶段的零件加工与装配调试，也便于后期使用过程中的易损件更换与结构维护。结构核心的刀库采用转盘式布局，可容纳多支不同规格的加工刀具，换刀臂的运行轨迹经过反复校核，能精准对准主轴锥孔与刀库刀位，换刀过程运行平稳无卡滞，可有效避免换刀过程中的刀具磕碰问题，保障刀具装夹精度。设计阶段针对实际生产的使用痛点做了针对性优化，考虑到常规伺服控制的适配性，在换刀器的对应位置预留了位置传感器安装支架，可根据实际使用需求加装位置检测元件，实现换刀动作的闭环反馈控制，进一步提升换刀动作的可靠性与定位精度；同时在设备对应位置预留了照明元件安装位，方便后期加装工作照明灯，优化加工区域的观测视野。整套结构的线性运动部件均适配行业通用标准规格，导轨、传动丝杠、换刀器线性轨道、主轴单元等核心外购件均采用市面通用的标准型号，无需定制特殊规格零件，可有效降低设备的生产制造成本与后期维护成本，杂项固定件也均采用标准紧固件，方便采购与替换。安装边界方面，整套结构依托立式机床的立柱侧面进行安装，不会占用工作台的有效加工行程，整体外伸尺寸经过紧凑化设计，可适配常规行程的立式机床安装空间，无需对原有设备的床身结构做大规模改动，安装适配性较强。
