龙门式高速铣削加工设备结构设计

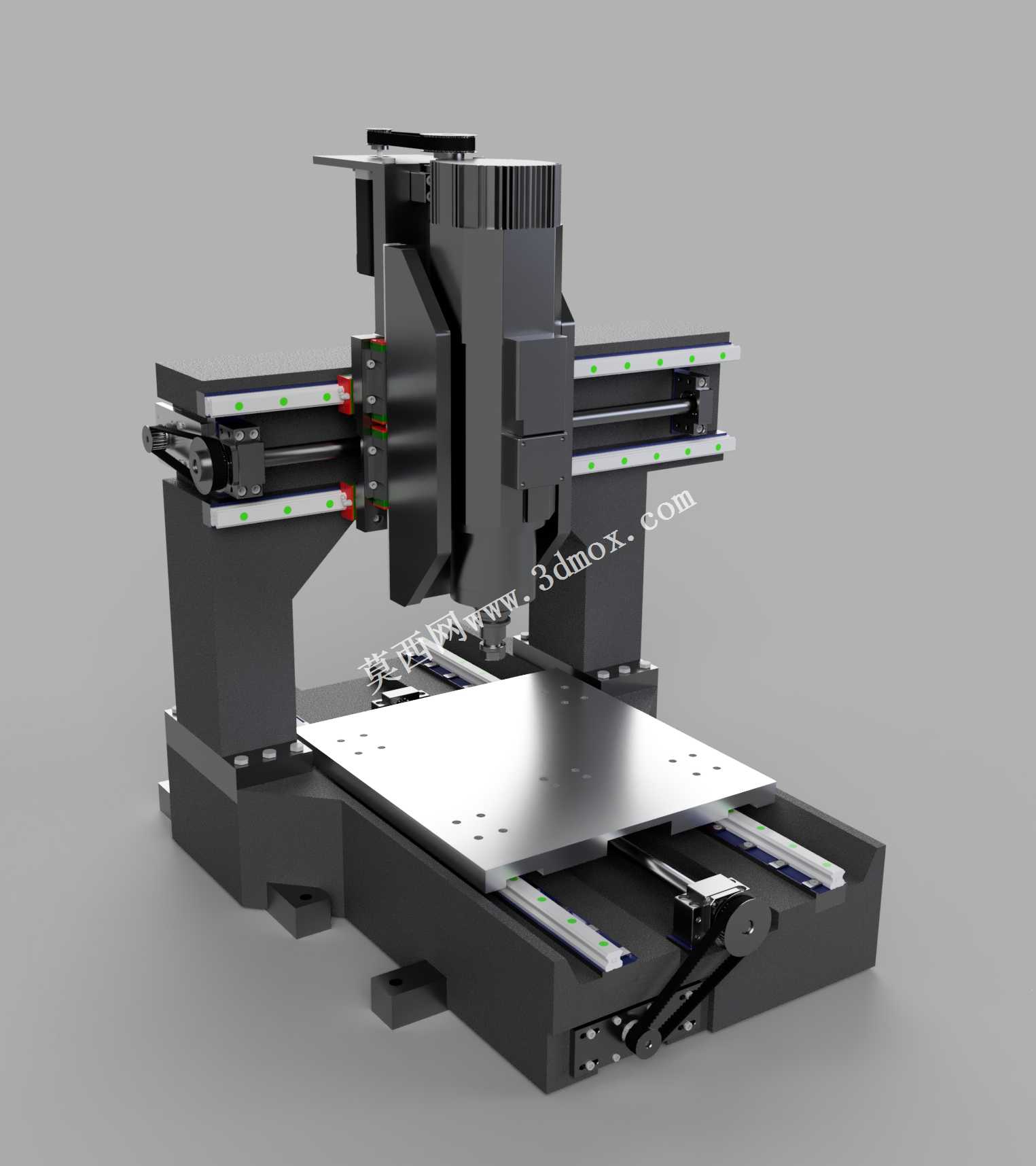

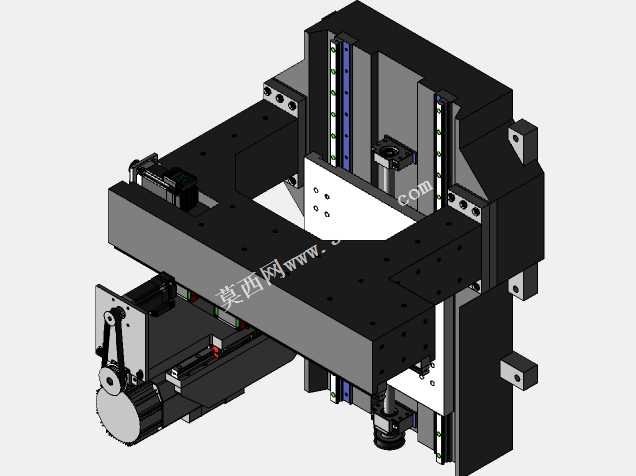

这款高速铣削加工设备，主要面向精密模具加工、小型精密零部件批量生产、有色金属薄壁件高速加工等场景，能够在电子接插件加工、小型五金精密件成型、模具型腔精修等生产环节发挥作用，相比普通铣削设备，它的高转速加工特性可以大幅降低工件切削受力，减少薄壁零件加工变形问题，适配铝合金、铜合金、工程塑料等多种易变形材料的精加工需求。从结构设计来看，设备采用定梁龙门式布局，这种布局的优势在于整体刚性更强，运动部件负载更均匀，能够在高速进给过程中保持足够的结构稳定性，避免切削震颤影响加工表面质量。床身部分采用花岗岩与环氧树脂复合的材质搭配，花岗岩本身具备优异的阻尼减震特性，热变形系数极低，能够在长时间连续加工过程中保持结构尺寸稳定，环氧树脂填充结构则可以进一步吸收高速运动产生的微震动，提升切削过程的平稳性。设备的三轴传动均采用高精度线性导轨搭配伺服直驱结构，X轴承载工作台做横向进给运动，Y轴带动滑枕做纵向进给，Z轴搭载高速电主轴完成垂直方向的切削进给，各轴的导轨安装面都经过精密刮研处理，保证运动直线度与平行度精度，能够满足微米级的精加工进给要求。主轴部分采用高速电主轴单元，最高转速可以适配高速切削的线速度要求，配合主轴端面的刀具夹持结构，能够适配多种规格的铣削刀具，完成平面铣削、型腔铣削、钻孔、倒角等多种加工工序。工作台采用高强度铸铁材质，表面加工有标准T型槽，方便用户根据加工需求定制夹具，工作台的有效加工行程约为450mm×500mm，能够覆盖绝大多数小型精密零件的加工尺寸需求，设备整体安装边界紧凑，不需要过大的车间占地空间，适合中小型加工车间、精密加工工坊、院校实训实验室等场景布置使用。在设计过程中，充分考虑了日常操作的便利性，操作位预留了足够的工件上下料空间，各运动轴的行程限位都做了双重防护设计，避免超程运动造成设备损坏，导轨部分配备了全封闭伸缩防护罩，能够阻挡切削碎屑、切削液进入导轨传动结构，延长设备核心部件的使用寿命。整体结构没有冗余的设计部分，所有支撑结构都经过受力优化，在保证整体刚性的前提下尽可能降低运动部件重量，提升轴系运动响应速度，让设备在高速进给、频繁换向的加工过程中能够保持精准的轨迹跟随能力，保障复杂曲面加工的轮廓精度。
