山地车多连杆式前悬挂减震结构设计

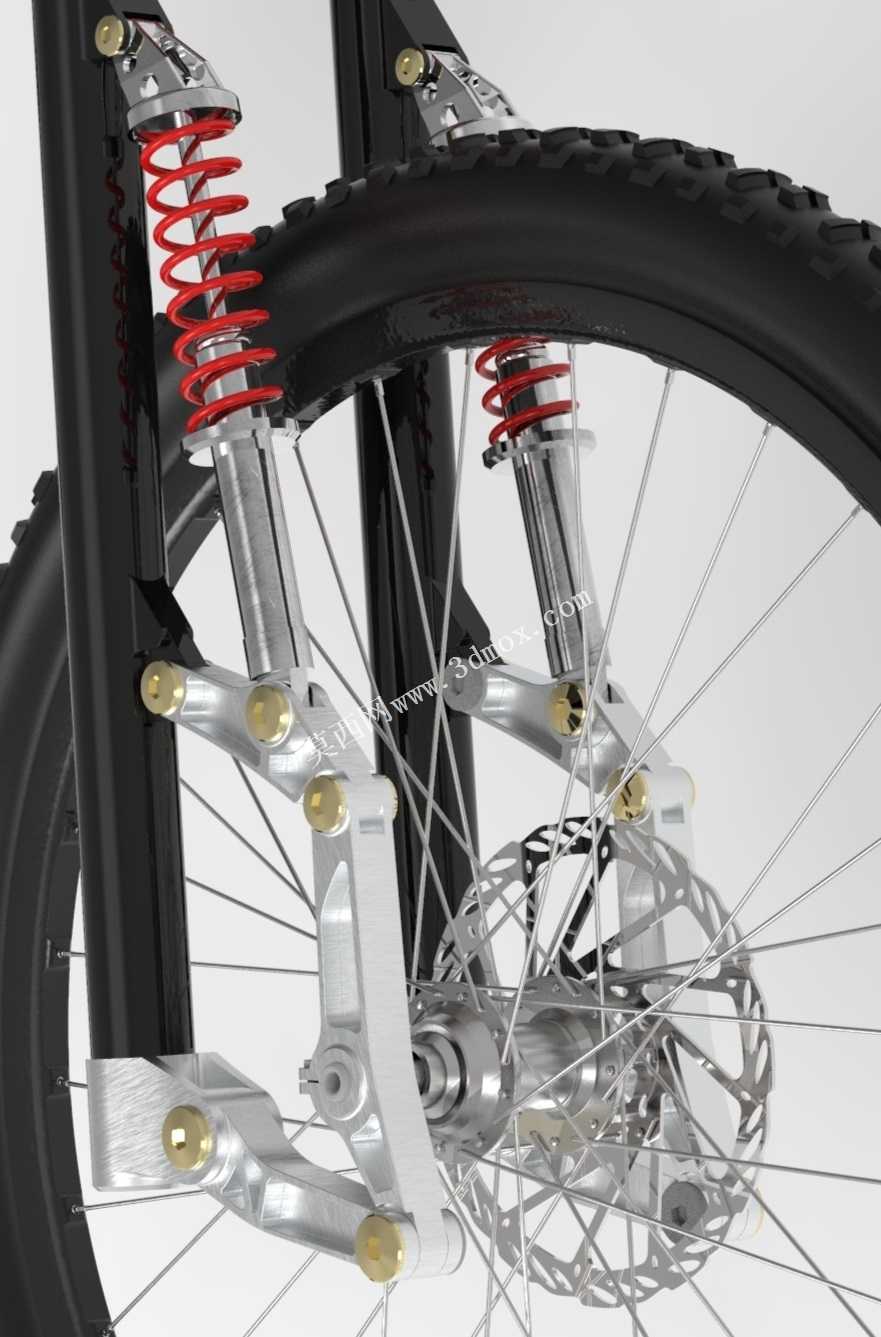

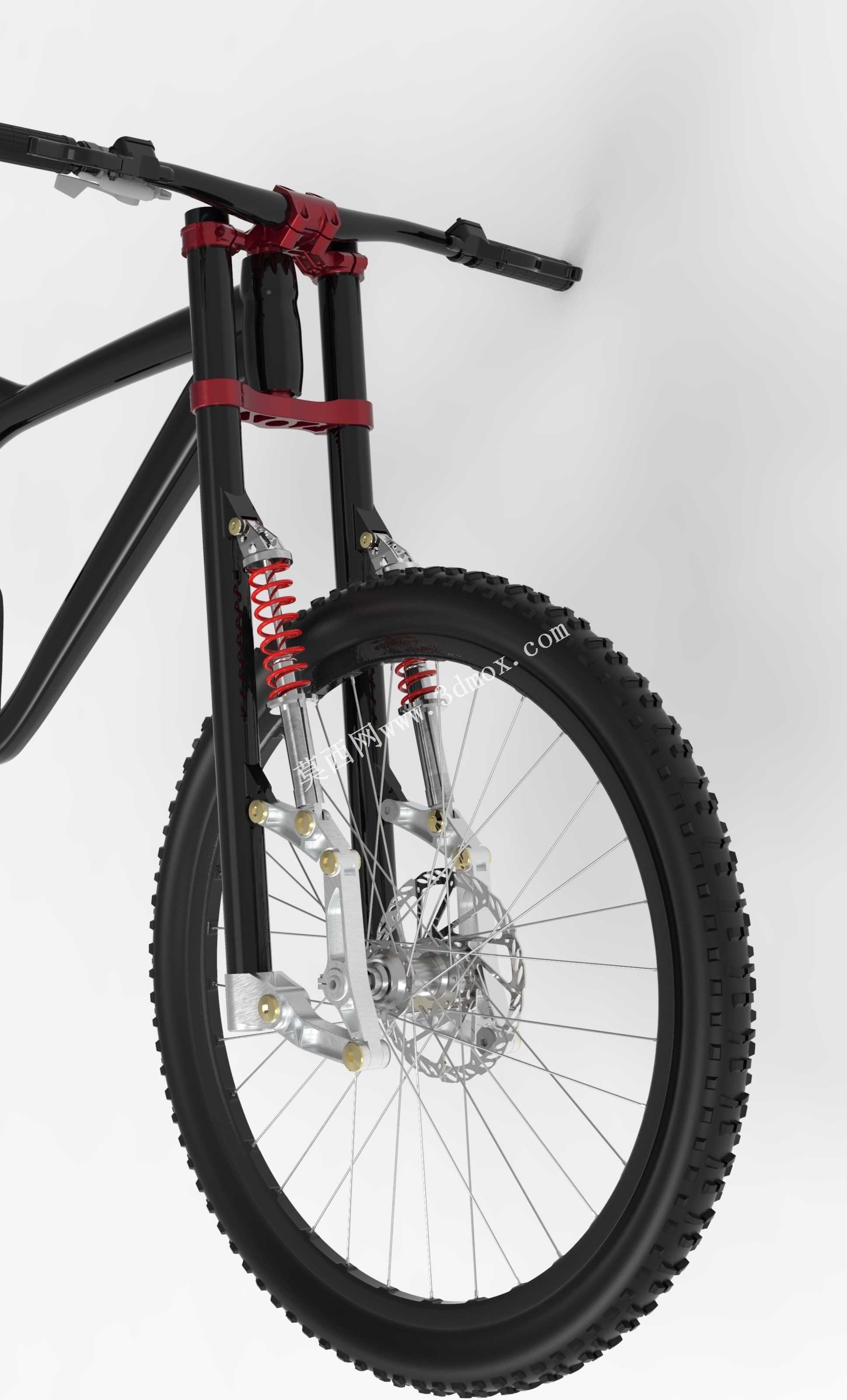

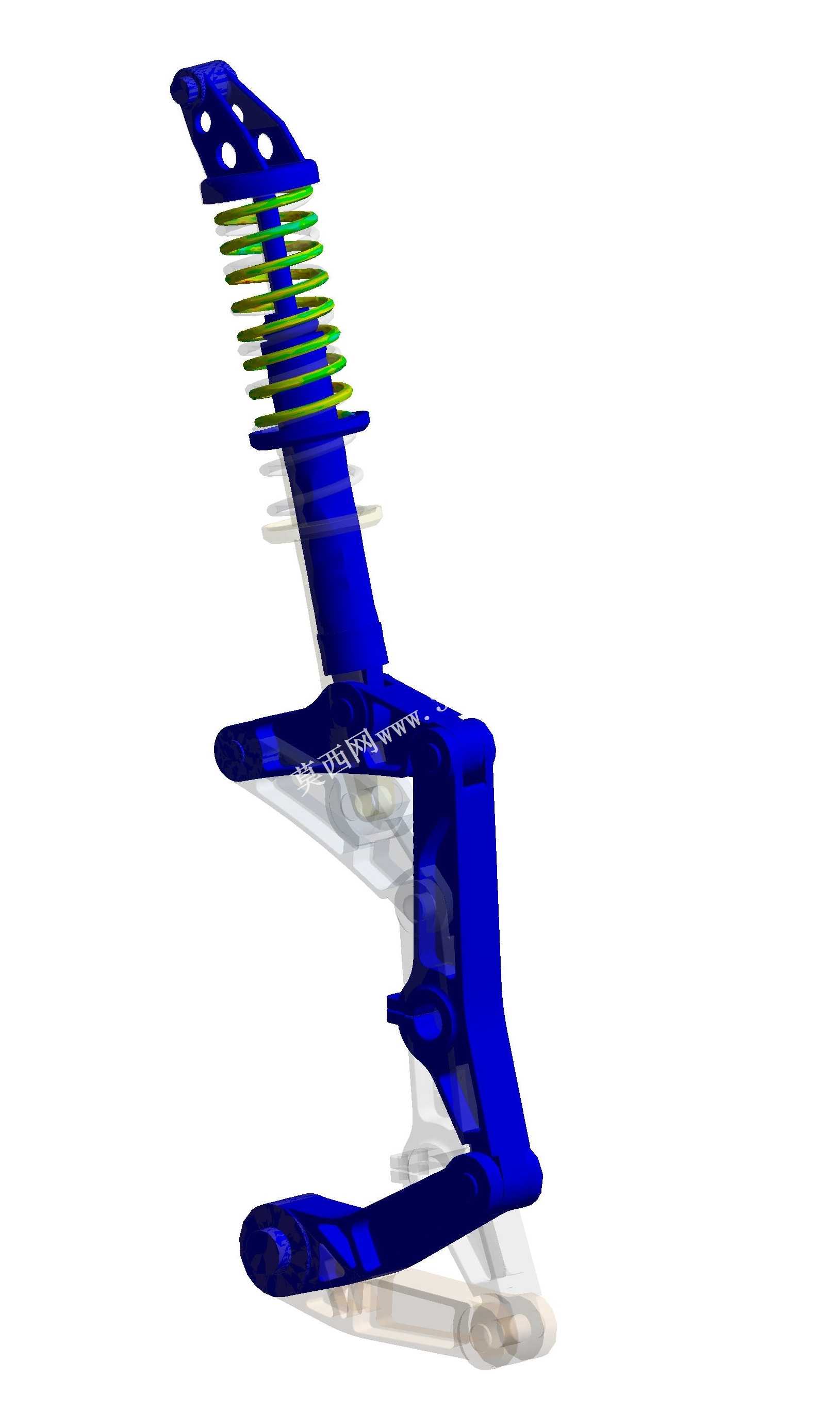

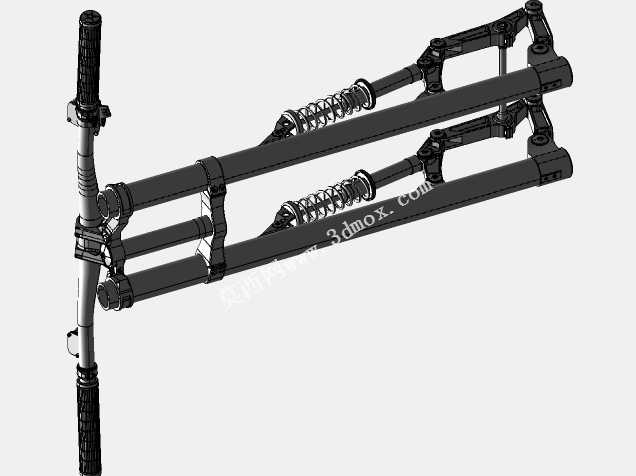

这套前悬挂结构主要应用于山地越野自行车、长途旅行自行车的前轮承载与减震场景，能够在非铺装路面骑行、颠簸路段通行、落差冲击落地等工况下，有效过滤路面传递的高频振动与瞬时冲击力，避免轮组受冲击发生跳动脱控，同时降低骑行者手臂承受的震动负荷，提升复杂路况下的骑行操控稳定性与长时间骑行的舒适度。整套结构以叉体作为主承载基座，下臂通过枢转结构固定在连接拨叉下端的连接座上，上臂通过枢转结构固定在前叉主体上，中间臂枢转连接下臂与上臂的另一端，前轮轴通过中间连杆孔与轮毂插接配合卡装在轴颈位置，减震器的一个孔位通过枢轴固定在上臂，另一个孔位通过枢轴连接在叉杆上，配合螺栓与筒形螺母完成转动副与减震器的锁紧固定，安装时可搭配常规紧固件完成装配，减震器固定件的设计充分考虑了槽内定位需求，能够将摩擦磨损控制在极小范围内。设计过程中对上枢轴支架的过供孔做了针对性优化，上下臂、中间臂的供凸凹槽结构也做了适配调整，在保证结构强度的前提下减少材料用量，控制整套悬挂的整体重量，避免额外增加车头部位的负重影响转向灵活性。当前轮碾过凸起障碍物时，前轮会随地形上下移动，车轮的上下位移带动下臂摆动，进而驱动中间臂围绕铰支点摆动，上臂围绕枢轴的摆动会压缩减震器的螺旋弹簧，通过弹簧形变吸收冲击能量，配合阻尼结构耗散冲击动能，避免震动直接传递到车把与车架主体。整套结构的安装边界完全适配常规26寸、27.5寸山地车轮组的安装尺寸，碟刹安装座与标准六钉碟刹夹器完全兼容，轮轴安装位匹配常规快拆与桶轴规格，不需要额外改造车架头管与前叉竖管尺寸即可完成替换安装，结构运动过程中不会与轮组辐条、碟刹盘片、挡泥板等附属配件发生运动干涉，在全行程压缩状态下仍能保留足够的安全间隙，避免结构磕碰损坏。
