小型立式数控铣床结构设计方案

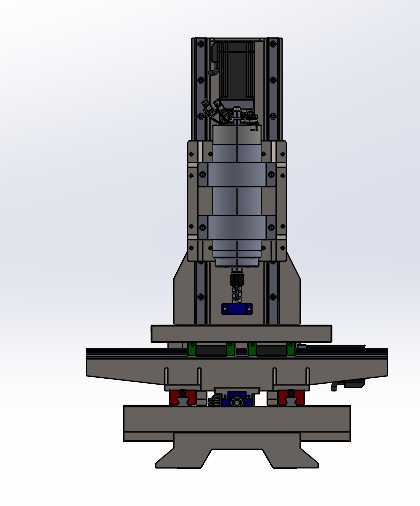

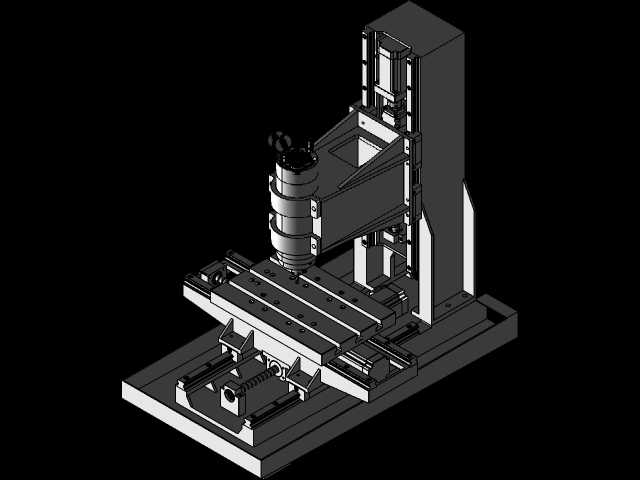

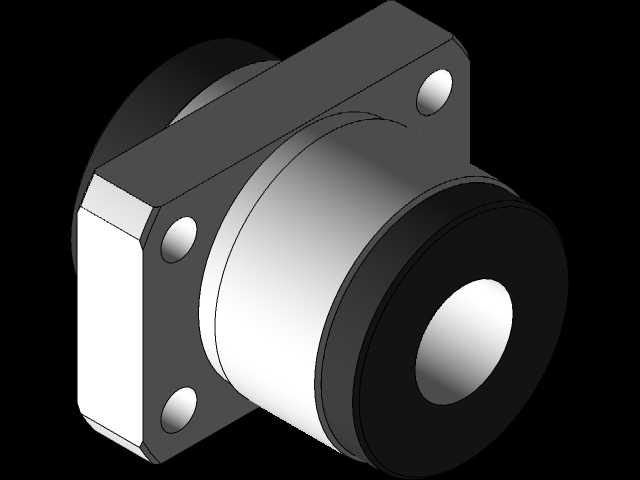

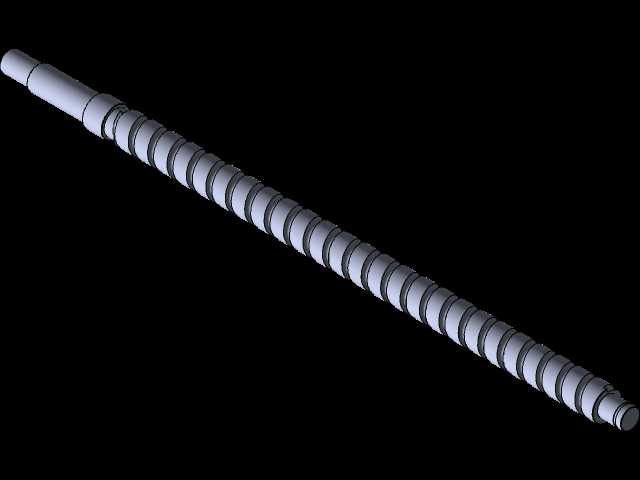

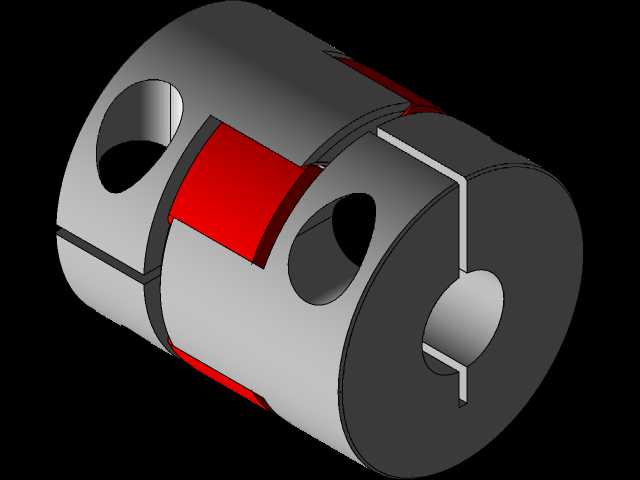

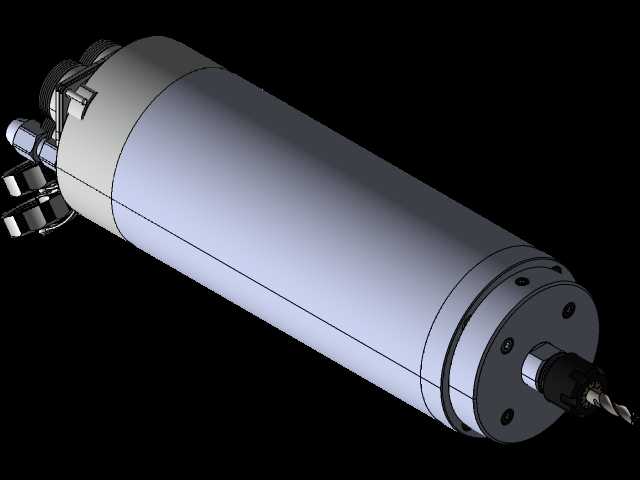

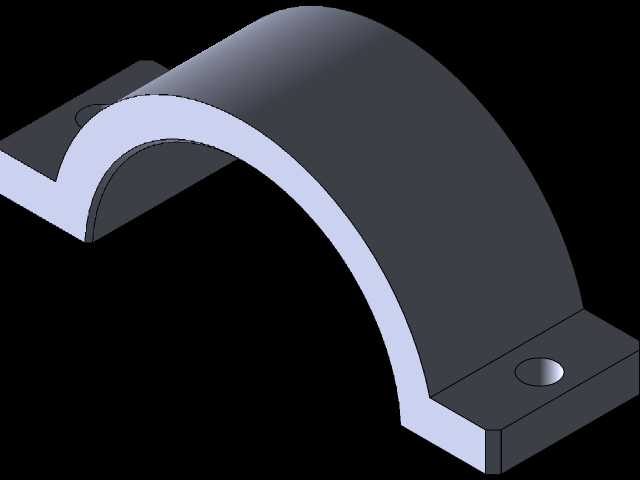

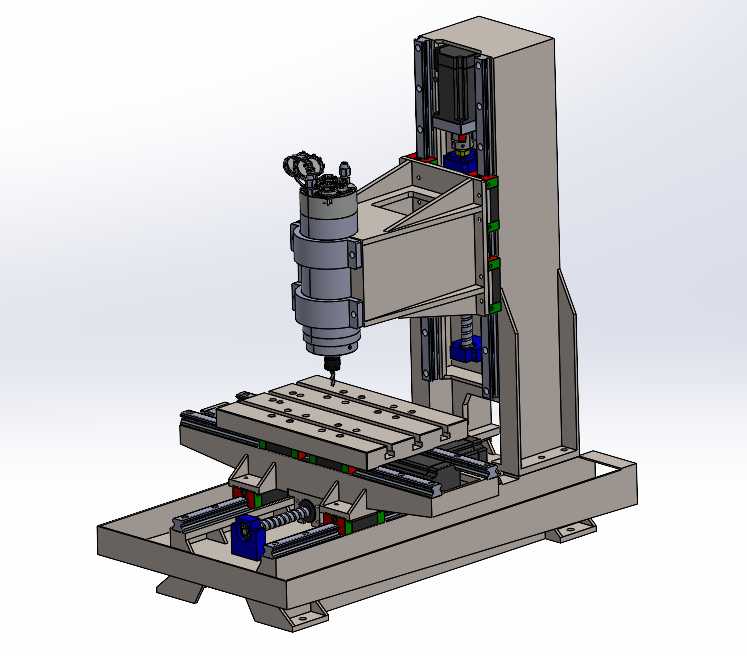

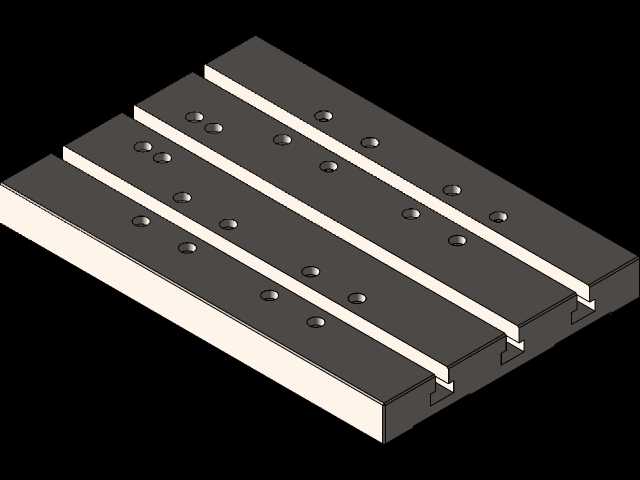

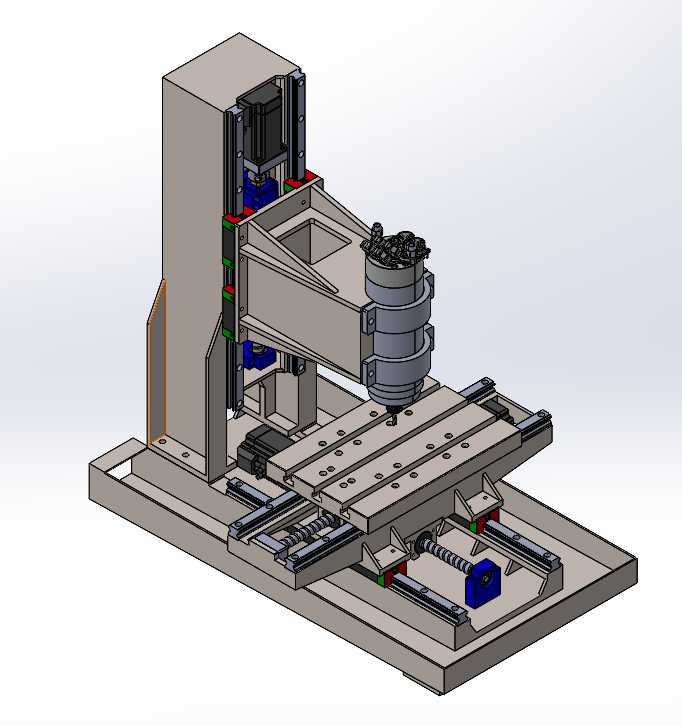

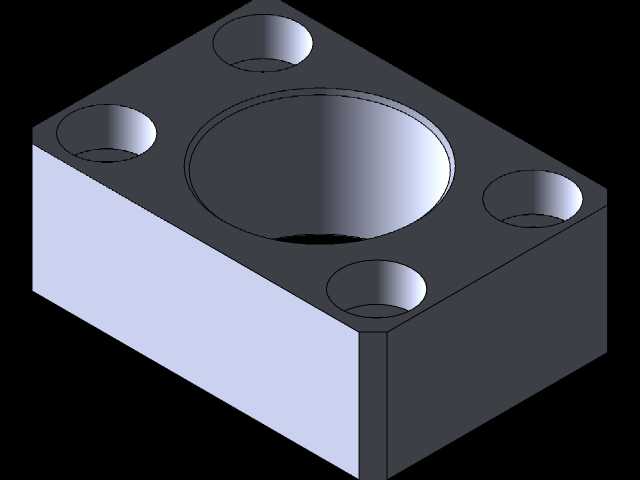

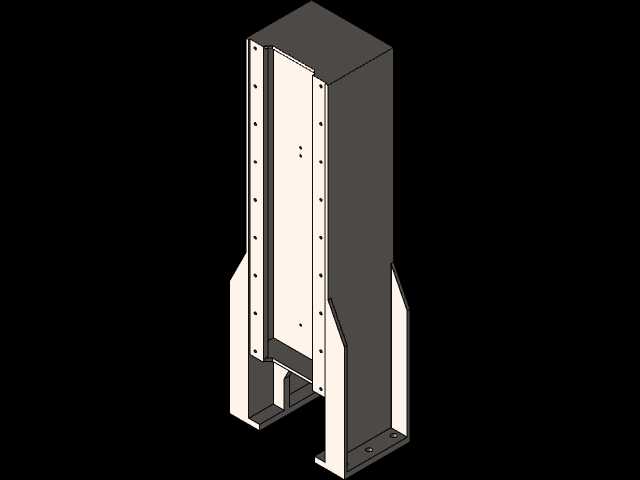

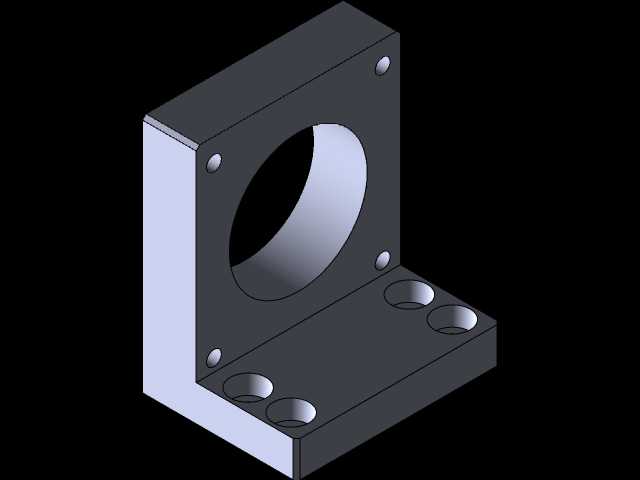

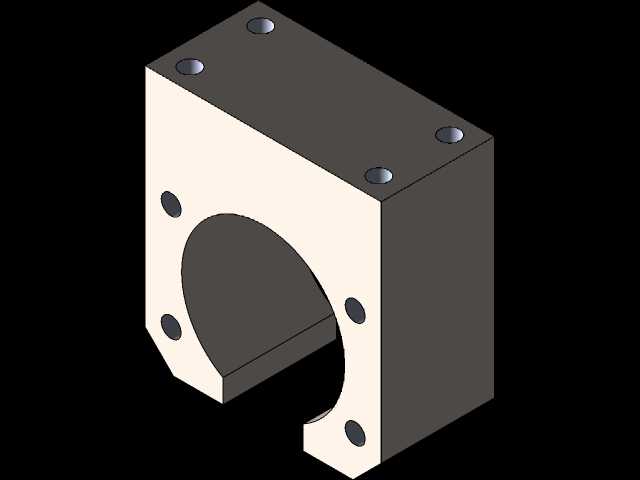

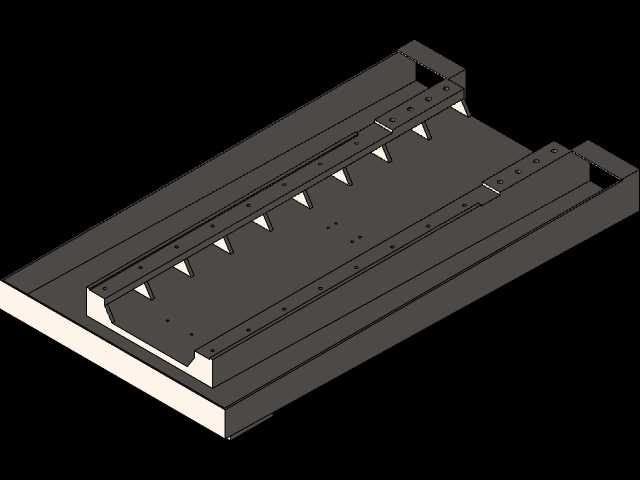

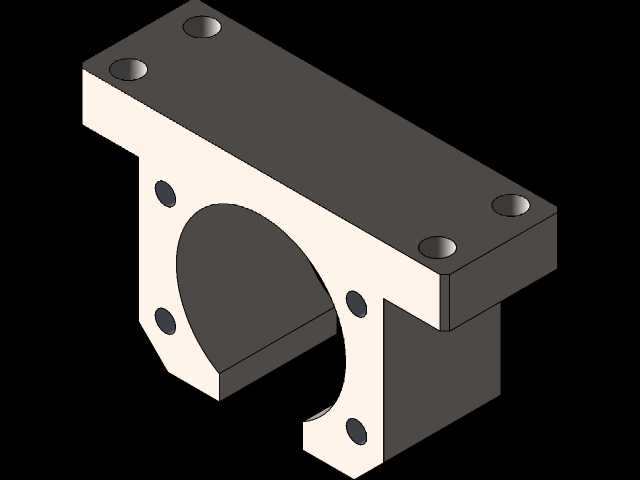

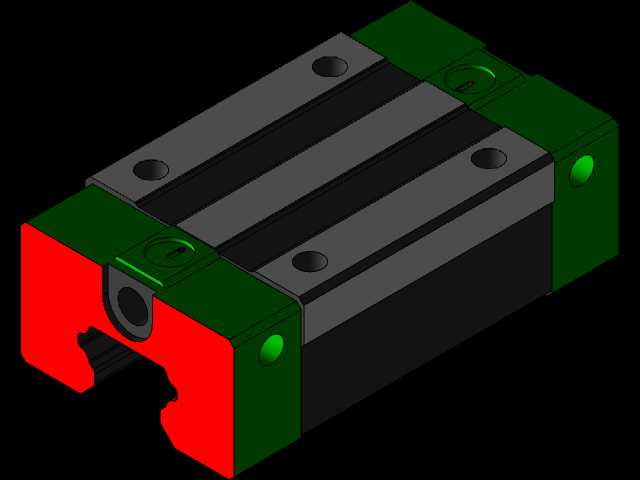

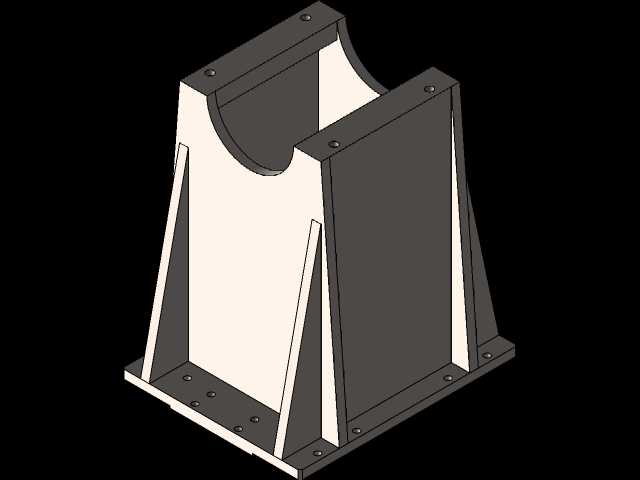

这款小型立式数控铣床主要面向小尺寸精密零件加工场景，可适配个体加工工坊、职业院校实训教学、小型五金加工厂的小批量零件生产需求，也能满足创客群体、非标零件定制工作室的个性化加工需要，可完成平面铣削、沟槽加工、钻孔镗孔、复杂曲面成型等多类加工工序，针对铝件、铜件、工程塑料等易切削材质加工表现优异，也可适配小型钢件的轻负荷铣削作业。整体采用定梁式立式结构布局，床身作为整台设备的承载基础，采用箱型筋条布局设计，可有效抵消加工过程中产生的切削振动，保障加工过程的稳定性。X、Y轴传动采用滚珠丝杠搭配线性导轨的组合，传动间隙小、运动响应速度快，可实现微米级的进给精度，两轴行程适配小型零件的加工范围，工作台面开设标准T型槽，可快速适配通用夹具、专用工装的安装固定，无需额外改造台面即可完成不同形状工件的装夹作业。Z轴采用立柱垂直导向布局，主轴单元搭载高速精密主轴，搭配配重平衡结构，可抵消主轴箱自重带来的传动负载，提升Z轴上下运动的平顺性，避免垂直方向进给出现爬行、顿挫问题，保障垂直方向的进刀精度。主轴侧预留了刀具装夹标准接口，可适配不同规格的铣刀、钻头、镗刀等加工刀具，满足不同工序的加工需求。设备整体外形紧凑，占地面积远小于常规工业级数控铣床，对安装场地的空间要求低，无需专门做厚重的设备地基，普通硬化车间地面即可完成安装固定，外接配套的数控系统、冷却系统、润滑系统即可投入使用。设计过程中充分考虑了小型加工场景的使用痛点，将日常维护点位集中布置在设备易操作侧，导轨润滑点、丝杠防护结构、行程限位组件都预留了充足的操作空间，日常保养、易损件更换无需拆解大量结构即可完成。整机的走线全部采用拖链内置布局，避免加工过程中切屑、切削液磨损线缆，提升设备长期运行的可靠性，各轴的行程限位采用硬限位加软限位的双重防护，可避免超程运行带来的设备碰撞损坏，适配小型加工场景下操作人员技能水平参差不齐的使用现状，降低设备误操作的损坏概率。
