立式带锯切割设备结构设计方案

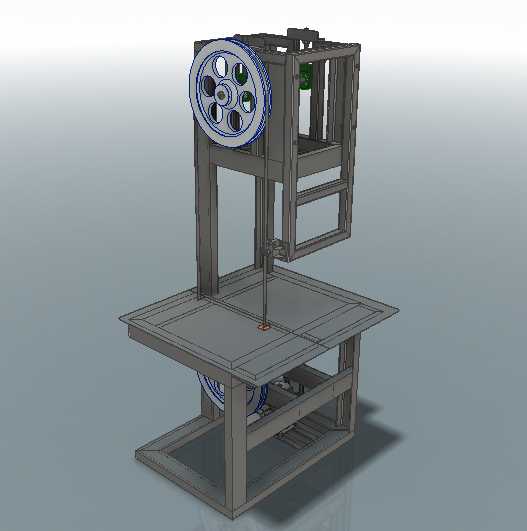

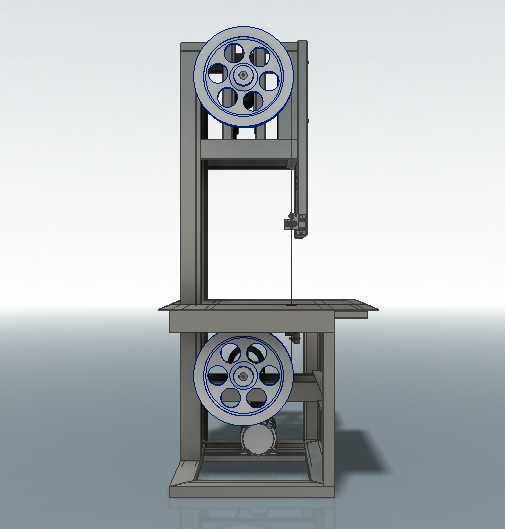

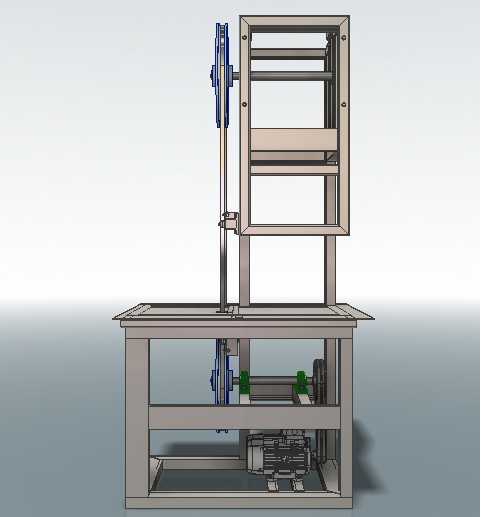

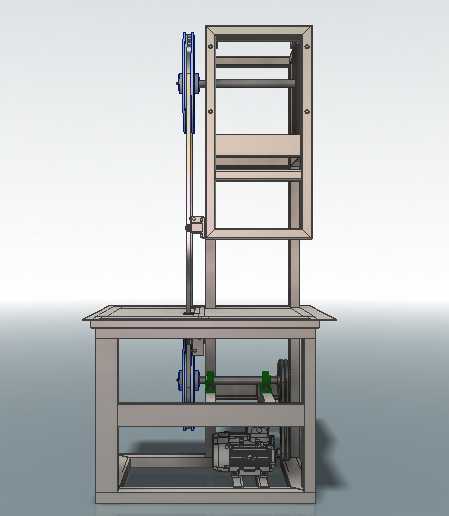

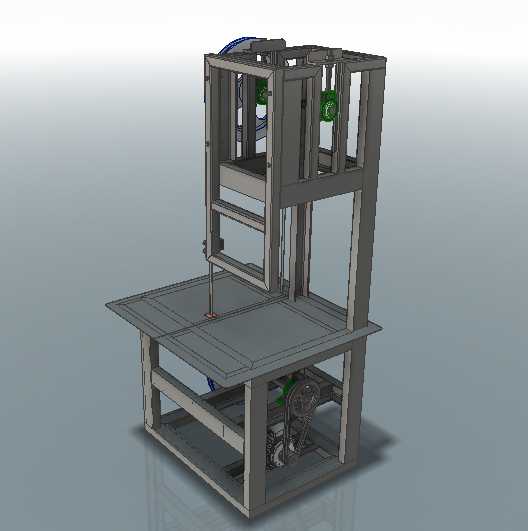

这款立式带锯设备主要面向金属粗加工、实木开料、非金属型材裁切等加工场景，在小型五金加工车间、家具制作工坊、维修备料工位都能适配使用，可完成不同硬度材质的直线锯切、小角度斜切作业，相比手持切割工具，它的锯切轨迹更稳定，切口平整度更高，能有效降低后续打磨、铣削的工序余量。设备采用上下双轮张紧锯带的经典布局，上部从动轮搭配张紧调节结构，可根据锯带的实际磨损情况调整张紧度，避免锯带打滑、跑带引发的切口偏移或者断带风险，下部主动轮连接传动系统，将动力平稳传递到环形锯带上，带动锯带做连续单向循环运动实现连续切割。工作台采用加厚平板式设计，预留了足够的工件摆放空间，台面中部开设锯带过孔，可搭配靠尺、角度挡块等辅助工装，实现定长切割、角度切割的精准定位，工作台下方的框架式承托结构做了加强筋设计，即使放置较重的金属坯料也不会出现台面形变，保障切割过程的稳定性。整机采用框架式立式结构，上部的锯轮护罩做了全封闭设计，既可以避免锯带高速运转时卷入杂物，也能防止锯带意外断裂甩出引发安全隐患，护罩侧面预留检修开口，日常更换锯带、调整轮组位置时无需完全拆解护罩，降低维护难度。设计过程中充分考虑了安装边界的适配性，整机底部采用矩形落地框架，占地面积控制在小型工位可容纳的范围，不需要额外做混凝土基础固定，放置在平整的硬化车间地面即可调平使用，设备上部的轮组高度经过优化，既保障了足够的垂直锯切行程，满足常规厚度坯料的切割需求，也不会因为整机过高引发运行时的重心不稳问题。锯带的运行导向结构设置在工作台上方靠近切割位的位置，通过导向轴承限制锯带的横向位移，即使切割过程中给进力度出现波动，锯带也不会出现侧向偏摆，保障切口的垂直度。设备下部的机架内部预留了动力单元、传动结构的安装空间，可根据实际加工需求匹配不同功率的动力源，针对金属加工场景可搭配低转速大扭矩的传动配置，针对木料、塑料等软质材质加工可搭配高转速的传动配置，适配不同场景的加工需求。整体结构没有冗余的复杂构件，各个功能模块分区清晰，日常清理锯屑、更换易损件都十分便捷，适合小规模加工场景的长期高频使用。
