马自达转子发动机旋转装配结构模型

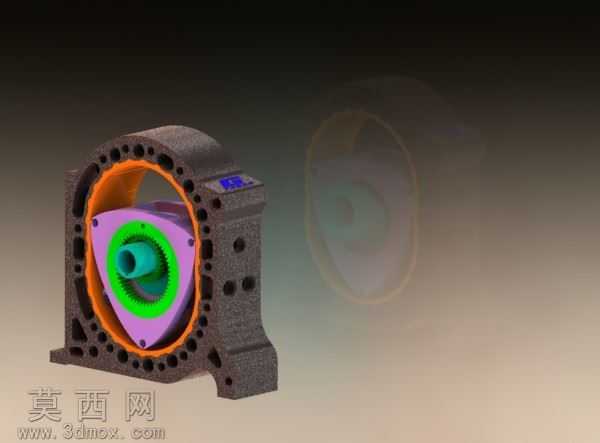

本模型围绕马自达经典转子发动机的核心旋转装配结构展开三维建模设计，完整还原了转子发动机区别于传统往复式发动机的独特运行结构。建模过程中首先对转子发动机的核心缸体进行精准轮廓绘制，还原缸体内部的双弧长短幅外旋轮线型腔结构，对缸体外部的散热孔位、安装固定支脚、密封槽结构逐一进行特征建模，保证缸体的装配基准与实际产品结构一致。随后针对核心三角转子部件进行建模，精准绘制转子的三角弧形轮廓，还原转子上的密封槽、内齿圈结构、中心轴孔特征，对转子表面的减重凹腔、定位孔位做精细化处理，确保转子与缸体型腔的配合间隙符合设计逻辑。模型还包含了转子内部的偏心输出轴、前后端盖密封结构、齿轮传动配合部件，完整呈现转子在缸体内做行星旋转运动的装配关系。材质渲染阶段，为缸体赋予了铸铁类粗糙金属材质，还原发动机缸体的铸造质感，表面做细微的颗粒纹理与氧化色泽处理；三角转子采用铝合金基底搭配彩色分区渲染，清晰区分转子的密封面、安装面与传动配合区域，偏心轴采用亮面金属材质突出传动部件的质感，缸体边缘的密封胶条采用橙色橡胶材质，直观区分不同功能部件。设计过程中重点梳理了转子发动机的运动逻辑，通过装配约束还原转子与偏心轴、内齿圈与固定齿轮的配合关系，可直观展示转子在缸内旋转时三个工作腔依次完成进气、压缩、做功、排气的全过程，模型结构层级清晰，各部件可单独拆分查看，既还原了转子发动机的标志性结构特征，也清晰呈现了其区别于传统活塞发动机的紧凑动力核心设计，能够直观展现马自达转子技术的核心机械魅力。
