大发发动机连杆装配结构三维设计

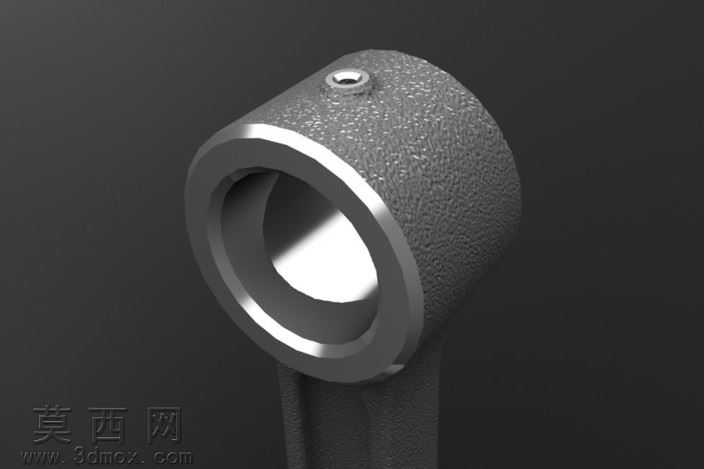

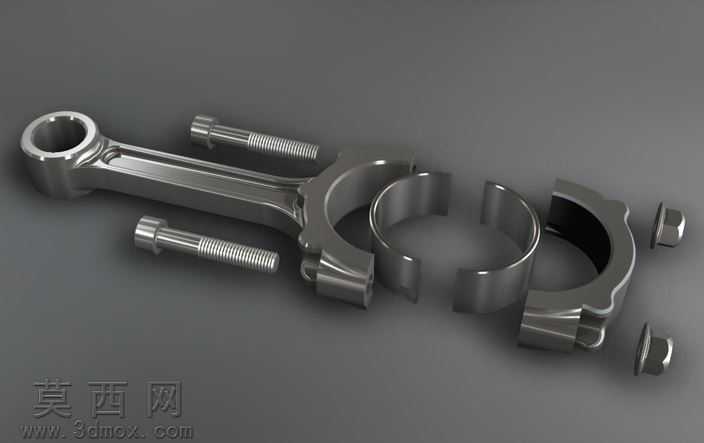

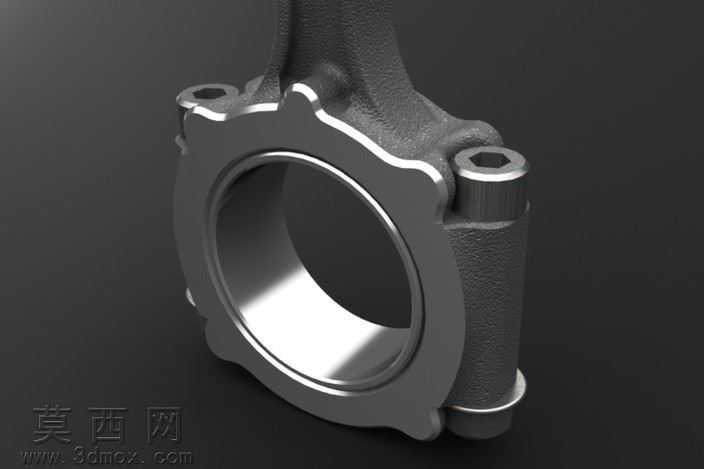

本作品为大发发动机配套连杆的装配体三维建模成果，建模过程严格遵循内燃机连杆的实际工程设计逻辑，首先基于发动机工况参数确定连杆的整体尺寸边界，区分杆身、大头盖、轴瓦、连杆螺栓等独立组成构件逐一开展参数化建模。建模阶段优先保证各部件的配合精度，杆身采用变截面工字梁结构设计，在三维软件中通过草图绘制、凸台拉伸、拔模处理、圆角过渡等操作还原杆身的力学优化结构，既保证轻量化设计要求，又满足往复运动下的强度刚度需求；连杆大头采用分体式结构，大头盖与杆身的结合面设计有精准的定位结构，确保装配后同轴度符合内燃机运行的精度要求，配套的轴瓦拆分件严格按照大头内孔尺寸建模，保留轴瓦的油槽、定位凸点等细节结构，还原轴瓦与大头孔的过盈配合设计逻辑；连杆螺栓按照高强度紧固件的标准参数建模，还原螺纹牙型、螺栓头部的受力结构，确保螺栓与杆身、大头盖的螺栓孔间隙配合关系准确。材质与渲染阶段，针对不同构件匹配对应的工程材质：连杆主体采用40Cr调质钢材材质，渲染时赋予金属磨砂质感，还原锻钢件的表面处理效果；轴瓦采用钢背铜合金材质，渲染时区分钢背的金属光泽与合金层的细腻质感；连杆螺栓采用高强度合金钢材质，突出螺纹部分的金属反光效果，整体渲染采用工作室柔光环境，通过光影层次凸显各部件的结构轮廓与装配关系，清晰展示拆分状态下各零件的配合位置。设计过程中充分考虑连杆的实际装配逻辑，所有拆分零件的装配约束完全按照实际组装流程设置，可通过软件的装配约束功能完成虚拟装配，验证各零件之间无干涉、配合间隙符合设计要求，完整还原大发发动机连杆从分体零件到总成装配的全部结构细节，可用于发动机结构教学、装配工艺演示、零部件改进设计等场景。
