福特增压发动机用大椭圆双腔节气门

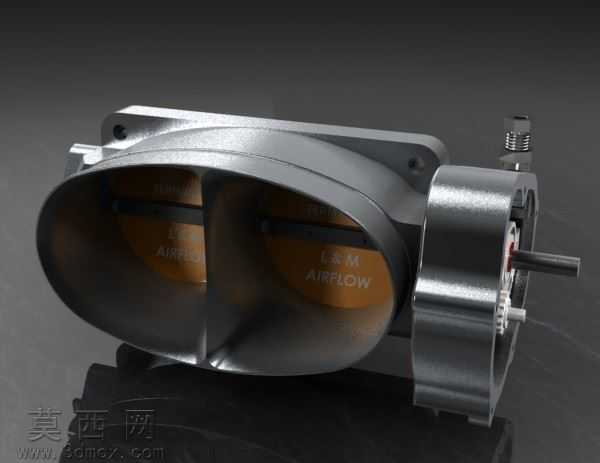

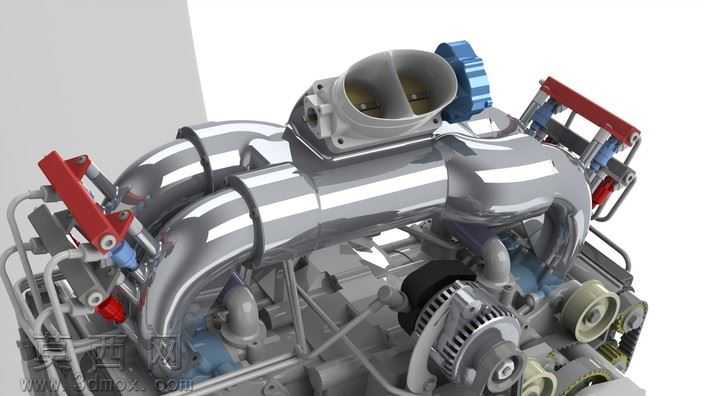

该模型为适配福特增压发动机的大椭圆双腔节气门三维设计作品，建模阶段依托参数化建模逻辑完成全结构搭建，首先基于增压发动机的进气流量需求，确定大椭圆通流截面的轮廓参数，区别于常规圆形单腔节气门，双腔结构可在大油门开度下提供更充足的进气通流面积，匹配增压机型的高进气量需求。建模过程中依次完成节气门主体壳体、双腔节流蝶阀、阀片转轴、侧边驱动齿轮组、安装定位法兰、调节限位结构的独立建模，各部件间严格按照实际装配约束设置配合公差，壳体的安装孔位、侧边驱动机构的轴孔同轴度、蝶阀与腔体内壁的配合间隙均经过参数校验，确保模型可直接用于后续的结构验证或3D打印样件制作。材质渲染阶段针对不同部件匹配对应材质属性，节气门主体壳体采用铸铝材质，设置金属磨砂质感与轻微的铸造表面肌理，还原量产节气门的金属壳体外观；节流蝶阀表面做硬质阳极氧化的深色金属质感处理，侧边的驱动齿轮、转轴部件采用亮面钢材材质，调节螺栓部件做镀锌钝化的金属色泽区分，各部件的材质粗糙度、反光度参数均经过反复调试，最终渲染图可清晰呈现各结构的层次与材质差异。结构设计上充分考虑增压发动机的使用工况，大椭圆腔体的内壁做顺滑过渡处理，减少进气阻力，双蝶阀的同步驱动结构通过侧边的齿轮组实现联动，确保两个阀片的开度完全同步，避免进气分配不均的问题；壳体侧边预留的传感器安装位、真空管路接口均按照福特增压发动机的原厂布局设置，安装法兰的孔位尺寸完全匹配对应机型的进气歧管接口，无需额外修改即可完成装配适配。设计思路围绕增压发动机的进气效率提升展开，大椭圆双腔结构相比同截面积的圆形单腔结构，可在更小的布置空间内实现更大的进气通量，同时双蝶阀结构在小开度下可提供更精准的进气控制，兼顾低速工况的进气控制精度与高速大负荷工况的进气流量需求，整体模型结构完整，细节还原度高，可用于发动机进气系统的教学演示、改装方案验证或相关零部件的设计参考。
