福特4.6L机械增压发动机下驱动滑轮组

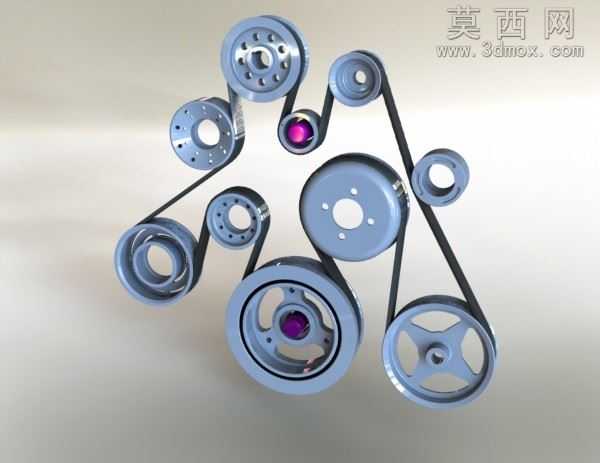

本作品为适配4.6L排量福特机械增压发动机的下驱动滑轮传动系统三维建模成果，建模阶段严格参照实车发动机舱的布局参数完成比例校准，首先通过草图绘制确定各滑轮的安装定位基准，逐一完成不同直径、不同槽型带轮的基体特征构建，精准还原每个带轮的安装孔位、减重槽、挡边结构等细节特征，确保各轮体的中心距、传动包角完全符合皮带传动的设计规范。建模过程中对传动皮带进行了柔性特征模拟，通过路径扫描功能生成贴合各带轮槽型的闭环皮带模型，还原皮带张紧后的自然走向与弯折形态，同时对张紧轮的偏心调节结构做了细节还原，可直观展示张紧度调节的工作原理。材质渲染阶段，为金属带轮部件赋予了磨砂镀锌钢材质，调整金属粗糙度与反射参数还原机加工金属件的哑光质感，皮带部分赋予耐油橡胶材质，添加细微的颗粒纹理模拟橡胶表面的防滑结构，带轮中心的轴承部位添加了亮面金属质感区分不同功能部件，部分张紧轮的轴心部位添加了半透明的紫色装饰件还原改装部件的视觉特征。结构设计上整套滑轮系统采用多轮串联传动布局，通过不同直径带轮的配比实现转速匹配，可同时驱动发动机的多个附属部件，各带轮的安装支架预留了标准螺栓安装位，可直接适配原厂发动机缸体的安装点位，传动路径经过多轮优化避免皮带运行中出现干涉、打滑问题，整体模型装配关系完整，可直接用于传动原理演示、改装方案验证、发动机舱布局优化等场景，带轮的槽型尺寸严格匹配多楔带的规格参数，确保虚拟装配状态下的传动逻辑与真实机械结构完全一致。
