家用数控铣床谐波驱动第五轴转台结构

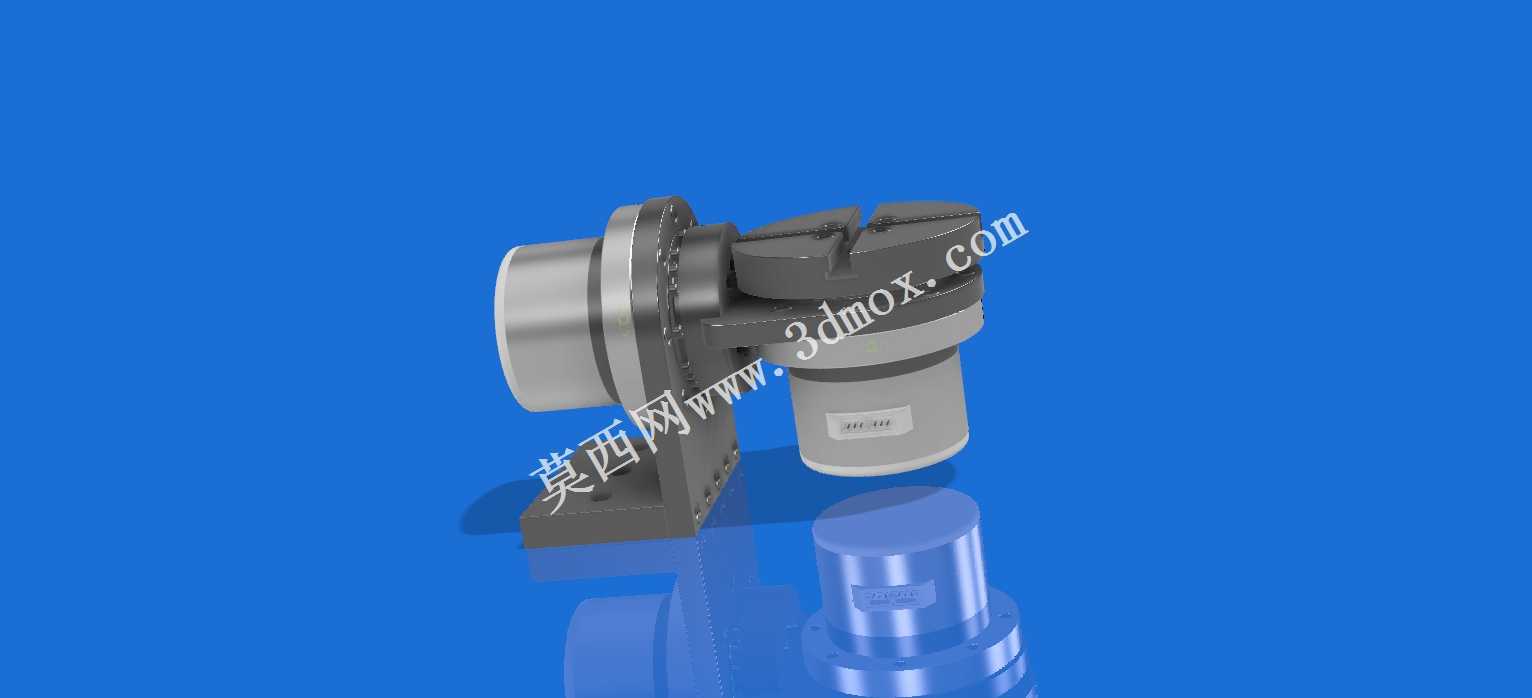

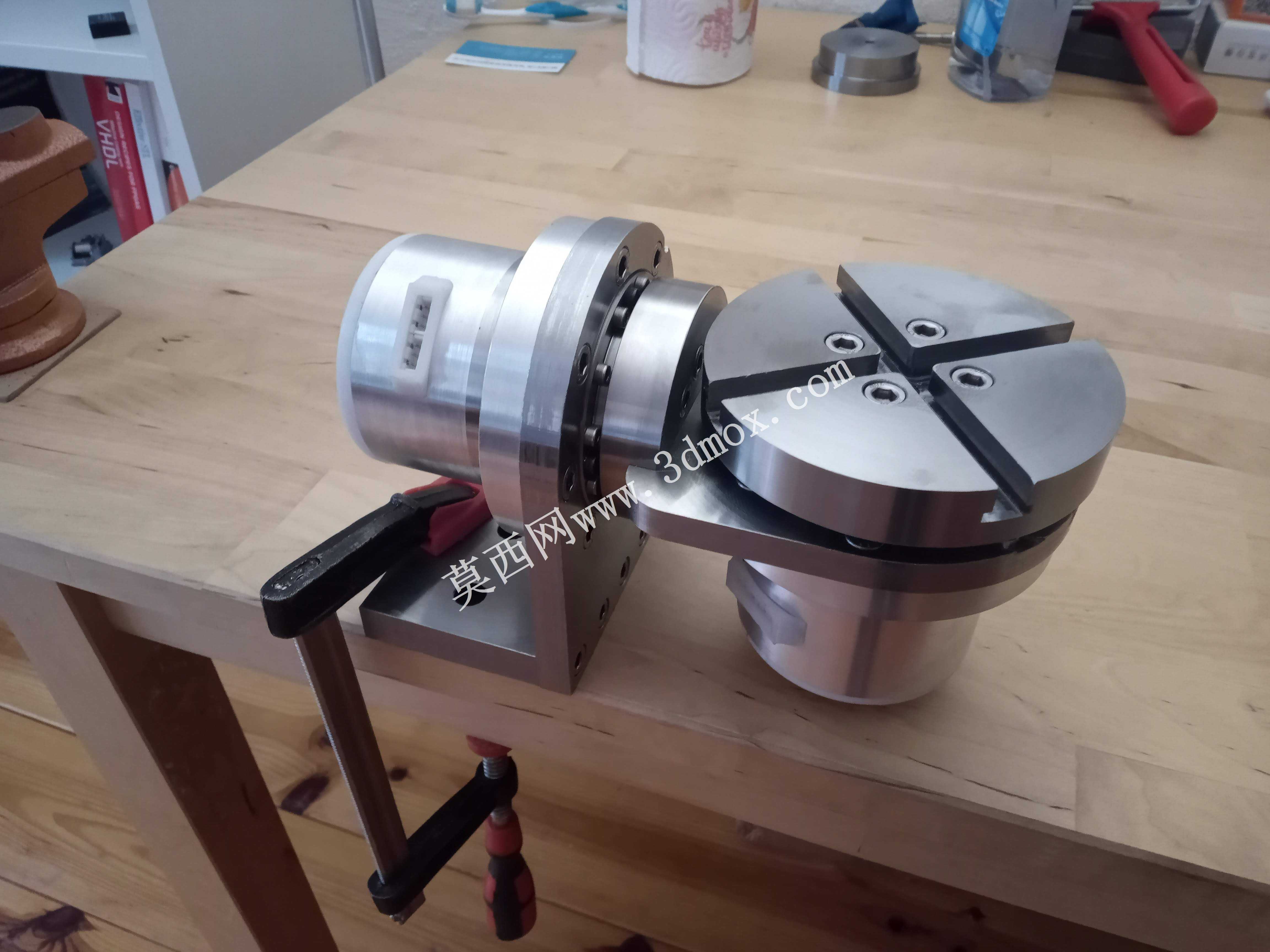

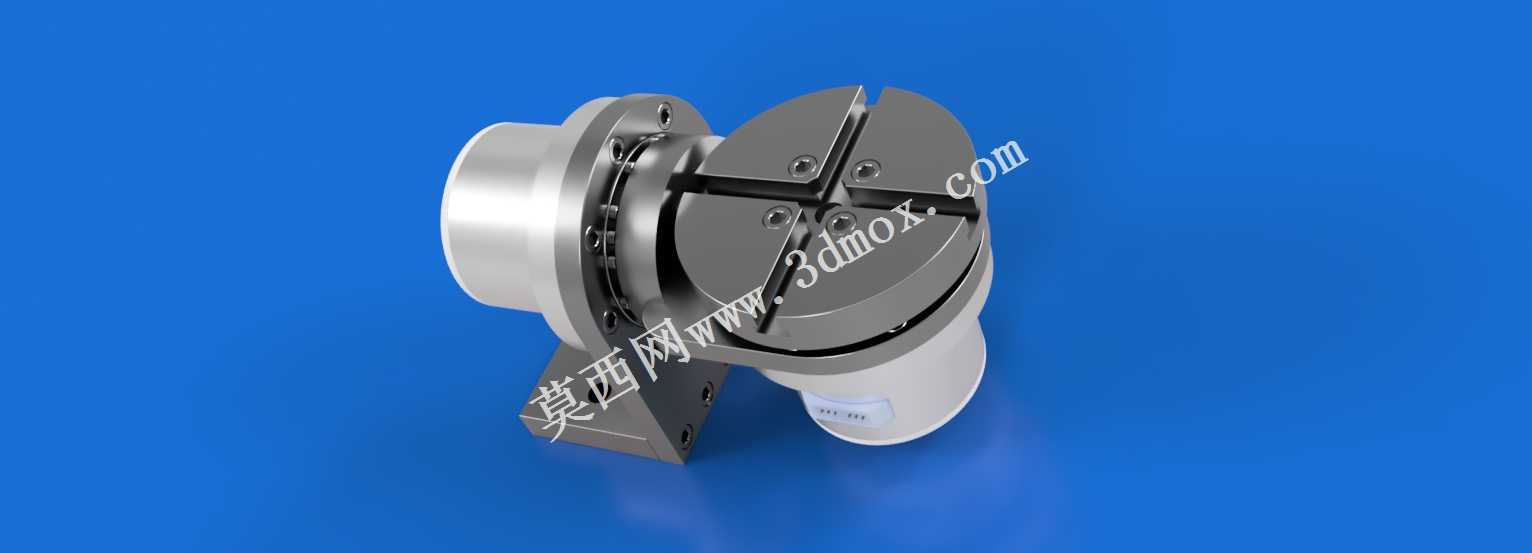

在小型数控加工场景中，常规三轴铣床受限于运动轴数量，往往需要多次装夹才能完成带复杂曲面、多面特征工件的加工，不仅装夹找正耗费大量工时，多次装夹带来的定位误差也会直接影响最终加工精度，而加装第五轴转台是小型数控铣床拓展加工能力、提升加工效率的高性价比方案。这款第五轴转台专为家用级小型数控铣床设计，核心采用谐波驱动搭配精密数字伺服的传动方案，谐波传动本身具备高减速比、零背隙、传动扭矩大、体积紧凑的特性，非常适合小型转台的空间受限场景，能够在极小的安装空间内输出足够的夹持扭矩，保障加工过程中转轴的定位精度与运行稳定性，避免切削受力时出现转轴偏移、抖动的问题。从结构设计来看，这款第五轴采用侧装式L型安装基座，基座预留了标准的安装孔位，可直接适配多数小型桌面数控铣床的工作台安装边界，不需要对原有铣床床身进行大规模改造，安装时只需找准工作台T型槽位置，通过配套螺栓完成紧固即可完成主体固定，大幅降低了普通爱好者的加装门槛。转台的输出端采用标准卡盘接口，可直接适配通用型三爪自定心卡盘，能够快速夹持圆形、方形等不同截面形状的待加工工件，卡盘的夹持范围覆盖小型加工场景常见的工件尺寸，可满足手板制作、小型零件精密加工、创意工件加工等多种场景的使用需求。传动部分将谐波减速器与伺服电机集成在转台主体内部，整体结构没有外露的传动部件，既可以避免加工过程中切削碎屑、切削液进入传动结构造成部件磨损，也能缩小转台的整体外形尺寸，减少对铣床原有加工行程的占用，保障加装后铣床的有效加工范围不会被过度压缩。在实际加工应用中，这款第五轴可配合原有三轴完成联动加工，实现工件一次装夹即可完成多个面的铣削、钻孔、攻丝等加工工序，尤其适合加工小型叶轮、精密结构件、多面体零件等复杂工件，既省去了多次装夹找正的辅助时间，也能彻底消除多次装夹带来的累积误差，提升小型铣床的加工精度上限。设计过程中充分考虑了家用场景的使用特点，整体结构没有采用复杂的分体式设计，所有传动部件、连接部件都集成在主体结构上，后期维护时只需定期对谐波传动部位加注润滑脂即可，不需要复杂的调校维护，非常适合非工业场景下的个人用户、小型工作室使用。转台的走线采用内置式走线设计，伺服电机的动力线、编码器线都从基座内部引出，可直接连接铣床的数控系统扩展接口，配合对应的控制系统参数设置即可实现五轴联动功能，不需要额外加装复杂的外部走线槽，整体外观整洁，也能避免加工过程中切屑刮擦线路造成的故障隐患。
