星型发动机曲柄活塞联动传动结构

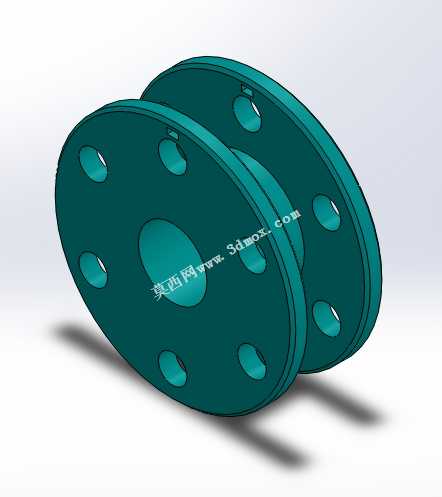

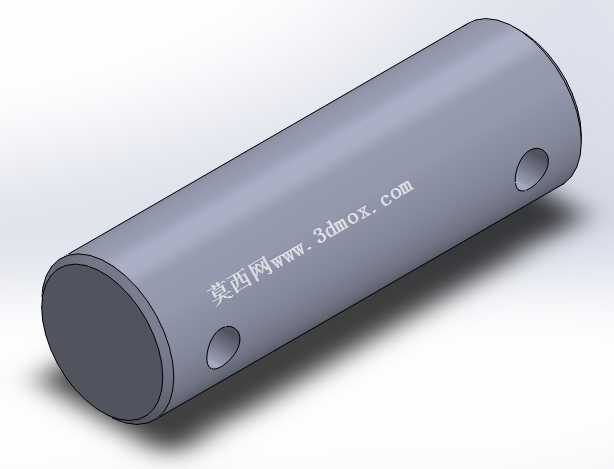

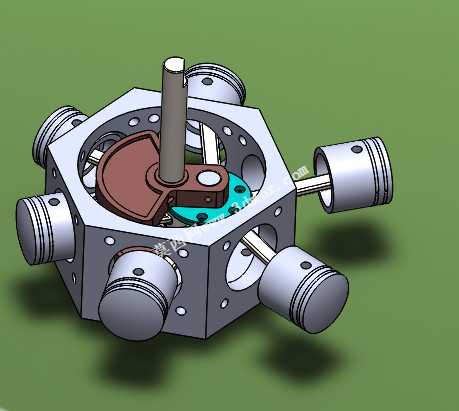

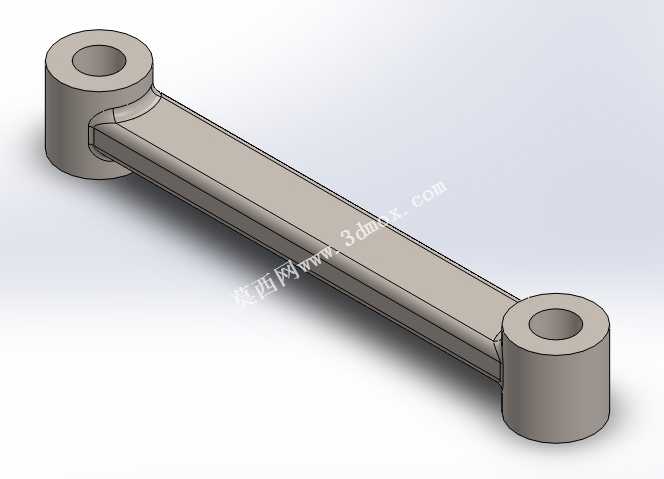

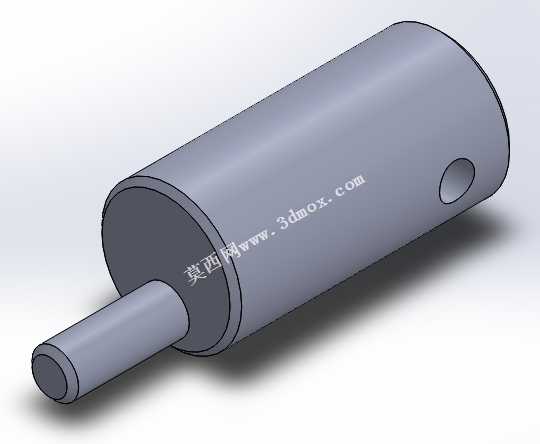

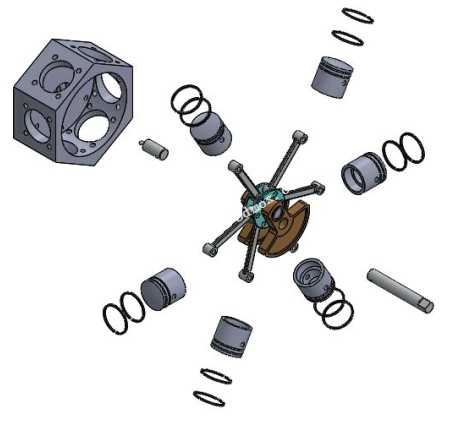

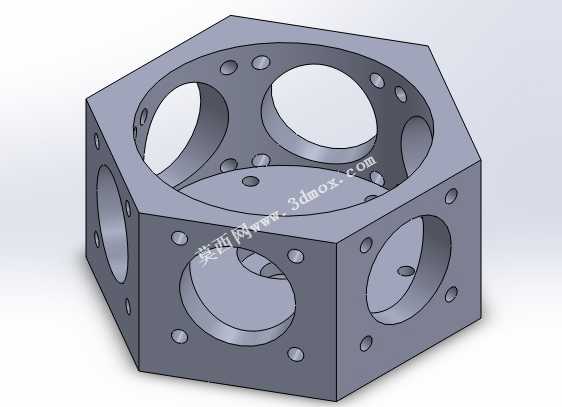

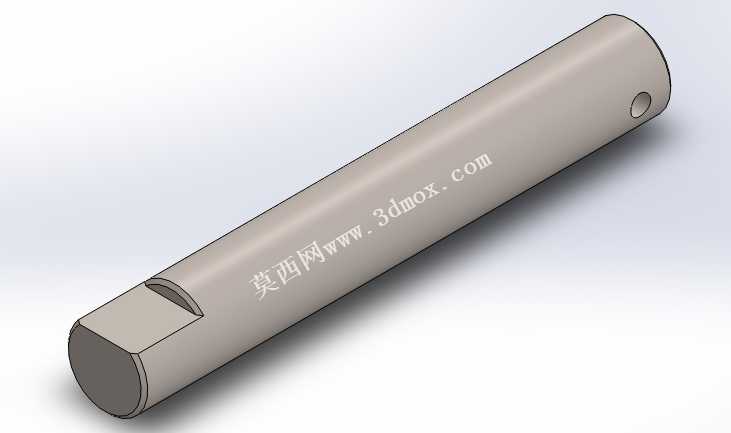

该结构是星型动力装置的核心传动组件，主要应用于轻型航空动力、小型通用动力设备的动力转换场景，承担着将活塞往复直线运动与主轴旋转运动双向转换的核心功能，是往复式动力设备中实现动力输出的关键执行部分。整套结构采用六缸径向星型布局，六个活塞组件沿中心主轴呈60度夹角均匀环向排布，这种布局能够在有限的径向空间内集成更多做功单元，相比直列排布结构拥有更紧凑的轴向尺寸，同时各缸做功行程沿圆周方向均匀错开，能大幅降低动力输出的脉动幅度，让运转过程更平稳。设计过程中首先确定了中心曲柄的偏心回转半径，该参数直接决定活塞的往复行程，是匹配动力排量、压缩比参数的核心基准；曲柄与中心主轴采用平键周向定位，保证扭矩传递过程中无相对滑移，同时兼顾装配便利性与维护拆卸需求。连杆组件采用铰接式连接结构，一端与活塞销铰接，另一端与曲柄偏心轴颈铰接，铰接位置预留了合理的配合间隙，既保证运动过程中无卡滞，又能控制运动间隙带来的冲击与噪音。活塞部分采用圆柱筒式结构，外圆柱面预留了活塞环安装槽位，可通过配套活塞环实现与缸体之间的密封，保证做功腔的压力稳定。中心壳体采用正六边形框架结构，六个缸体安装面沿六边形各边法向设置，每个安装面都设计了同轴定位止口与螺栓连接孔位，能够保证缸体安装后与活塞运动方向的同轴度，避免偏磨问题；壳体上的轻量化通孔在保证结构刚性的前提下，有效降低了整体重量，同时为内部运动部件提供了观察与维护的操作空间。整套结构的安装边界以中心主轴轴线为定位基准，径向安装尺寸需覆盖六个活塞的外端极限位置，轴向尺寸需预留主轴伸出端的连接空间，安装时需保证主轴两端支撑轴承的同轴度，避免运转过程中出现附加载荷。在实际应用中，该结构既可以作为内燃机的动力转换核心，通过燃油爆燃推动活塞往复运动带动主轴旋转输出扭矩，也可以反向作为压缩泵、计量泵的传动结构，通过主轴旋转带动活塞往复运动实现流体的增压输送，结构设计上充分考虑了不同应用场景的通用性，各运动部件的受力经过优化，曲柄偏心部位做了圆弧过渡处理，有效降低应力集中，提升长期运转的疲劳寿命。
