工业传动用滚子链条三维结构设计

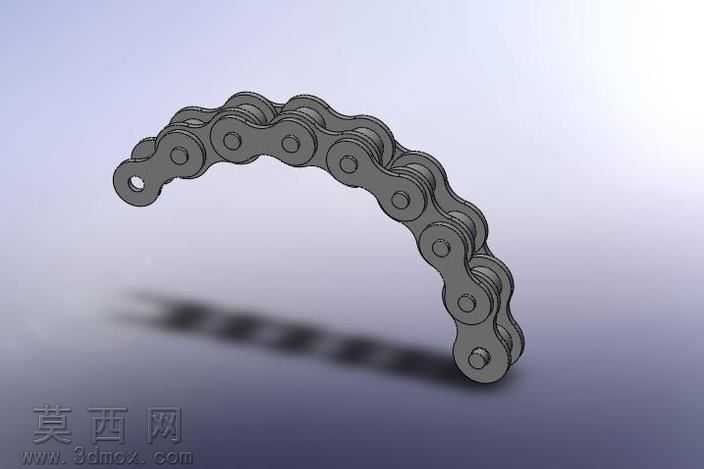

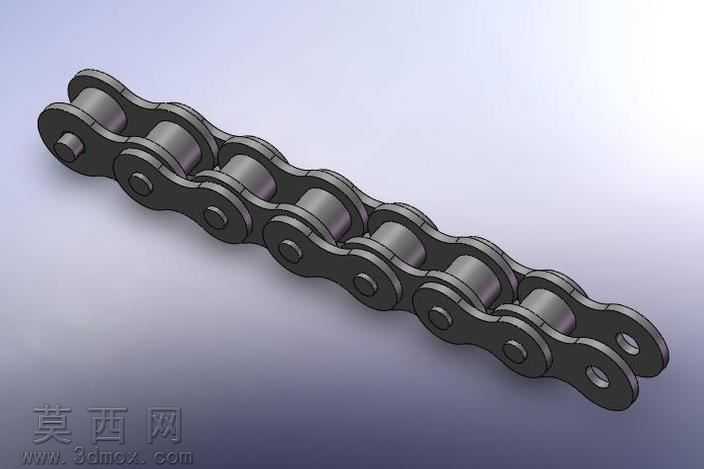

本作品为工业传动场景使用的标准滚子链条三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与链传动标准参数要求，完整还原了滚子链条的装配结构与细节特征。建模阶段首先梳理链条的组成逻辑，明确链条由内链板、外链板、销轴、套筒、滚子五大核心零件构成，先通过草图绘制各零件的截面轮廓，标注关键尺寸参数，包括链板的外形弧度、销轴直径、套筒壁厚、滚子内外径等，确保各零件尺寸符合通用传动链条的配合公差要求，再通过拉伸、切除等基础特征操作完成单个零件的实体建模，对链板的边缘做圆角过渡处理，还原真实零件的工艺特征，避免应力集中的结构设计还原。完成单个零件建模后，按照链条的实际装配关系进行组件装配，先将套筒与内链板过盈配合组装为内链节，再将销轴穿过外链板与套筒间隙配合，实现相邻链节的铰接转动，随后通过阵列装配的方式，将单组链节沿弯曲轨迹排布，还原链条可弯折的柔性传动特性，最终呈现出自然弯曲的链条形态，直观展示链条的铰接活动特性。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质参数，链板、销轴、滚子等金属零件赋予合金钢材质，调整金属粗糙度、反光度参数，模拟工业金属零件的哑光金属质感，添加轻微的表面纹理还原机加工零件的表面特征，场景内添加柔和的环境光源与定向补光，突出零件的轮廓层次与装配缝隙细节，添加柔和的投影效果增强模型的立体感，让渲染效果贴近真实工业零件的视觉表现。结构设计上完整还原了链传动的核心特性，相邻链节可绕销轴灵活转动，能够适配链轮的啮合传动需求，各零件之间的配合关系准确，既体现了链条作为挠性传动部件的可弯曲特性，也保证了各刚性零件的结构强度还原，可用于链传动机构的装配演示、运动仿真参考、机械结构教学等场景，帮助使用者直观理解滚子链条的组成结构与传动原理。
