3D打印机醇化全金属热端挤出组件

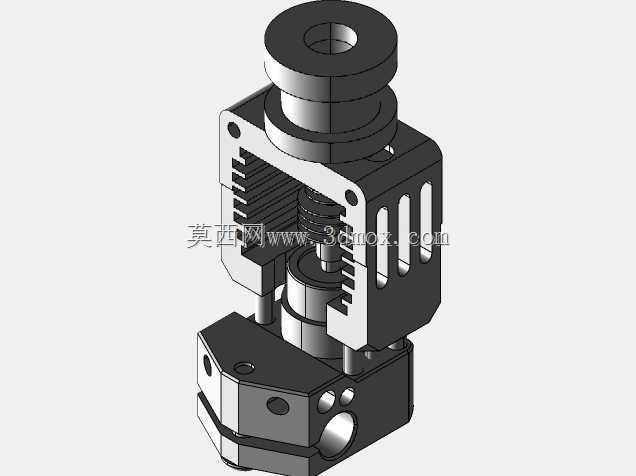

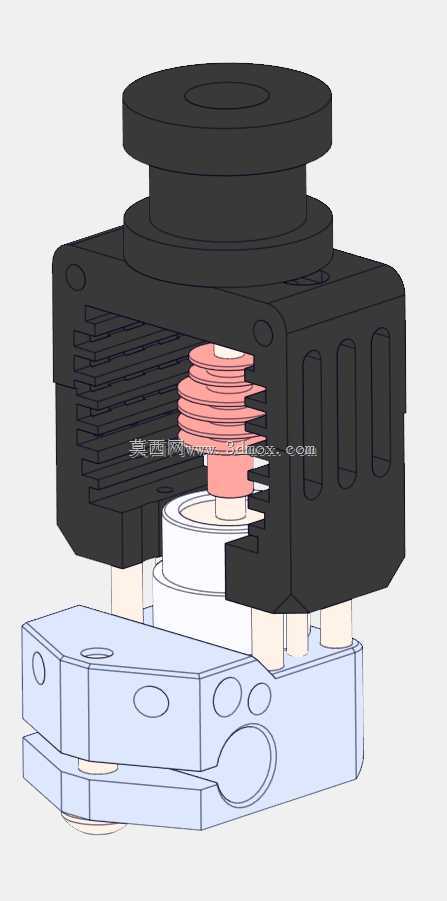

该组件是熔融沉积型3D打印设备的核心成型功能部件，承担耗材熔融、精准挤出、温控维持的关键作用，直接决定打印过程的出料稳定性、成型精度与连续作业时长，广泛适配桌面级、准工业级FDM3D打印设备，可覆盖PLA、ABS、PETG、TPU等多种主流打印耗材的加工成型需求，在创客创作、小批量零件打样、教学实训、文创产品制作等场景中承担核心出料功能。从功能特性来看，组件采用全金属分体式结构设计，上部集成多鳍片式被动散热结构，通过大接触面积的散热鳍片快速导出加热块上传的热量，避免耗材在上部送料通道提前软化膨胀造成堵料故障；中部设置隔热隔断结构，精准分隔散热区与加热区，保证加热区域的温度集中，减少不必要的热量损耗，维持熔融腔温度稳定；下部为加热熔融模块与快换式喷嘴结构，加热块内置温度检测与加热元件，可将送入的固态耗材均匀加热至设定熔融温度，喷嘴采用标准螺纹接口，可根据打印精度需求快速更换不同口径的喷嘴，适配不同层厚、不同打印速度的作业要求。从设计思路来看，该组件采用模块化分层设计逻辑，将散热、隔热、加热、挤出四个功能段做独立结构拆分，既保证各功能段的性能互不干扰，又能实现易损部件的快速更换维护，降低设备后期使用成本；上部的带轮结构适配近程挤出送料机构，可减少送料路径的耗材弯折，提升柔性耗材的送料精度；下部的安装基座采用标准化安装孔位设计，可适配主流的X轴滑车安装接口，无需额外改装即可完成替换安装。从安装边界来看，组件整体为竖向同轴布局，上部散热段外径适配常规的散热风道安装尺寸，下部安装基座的孔位间距符合通用3D打印机热端安装标准，安装后竖向总高度预留了足够的调平行程，可适配不同厚度的打印平台，侧向的走线槽可规整加热、测温元件的线路，避免运动过程中线路剐蹭打印件或设备框架，保证设备运动过程的稳定性。
