带青铜衬套的CS8UU线性轴承座结构

在汽车起动机的轮毂传动结构、桌面级FDM3D打印机的运动轴限位支撑场景中，这类带青铜衬套的线性承载部件是兼顾成本与耐磨性能的常用选择。不同于标准CS8UU线性轴承的滚珠滚动结构，这款部件采用青铜衬套作为滑动摩擦副，在低速重载、存在一定粉尘污染的工况下，抗异物嵌入的能力更强，不会出现滚珠卡滞导致的传动顿挫问题，尤其适合起动机这类短时大扭矩输出、工作环境存在金属磨屑的部件装配场景。

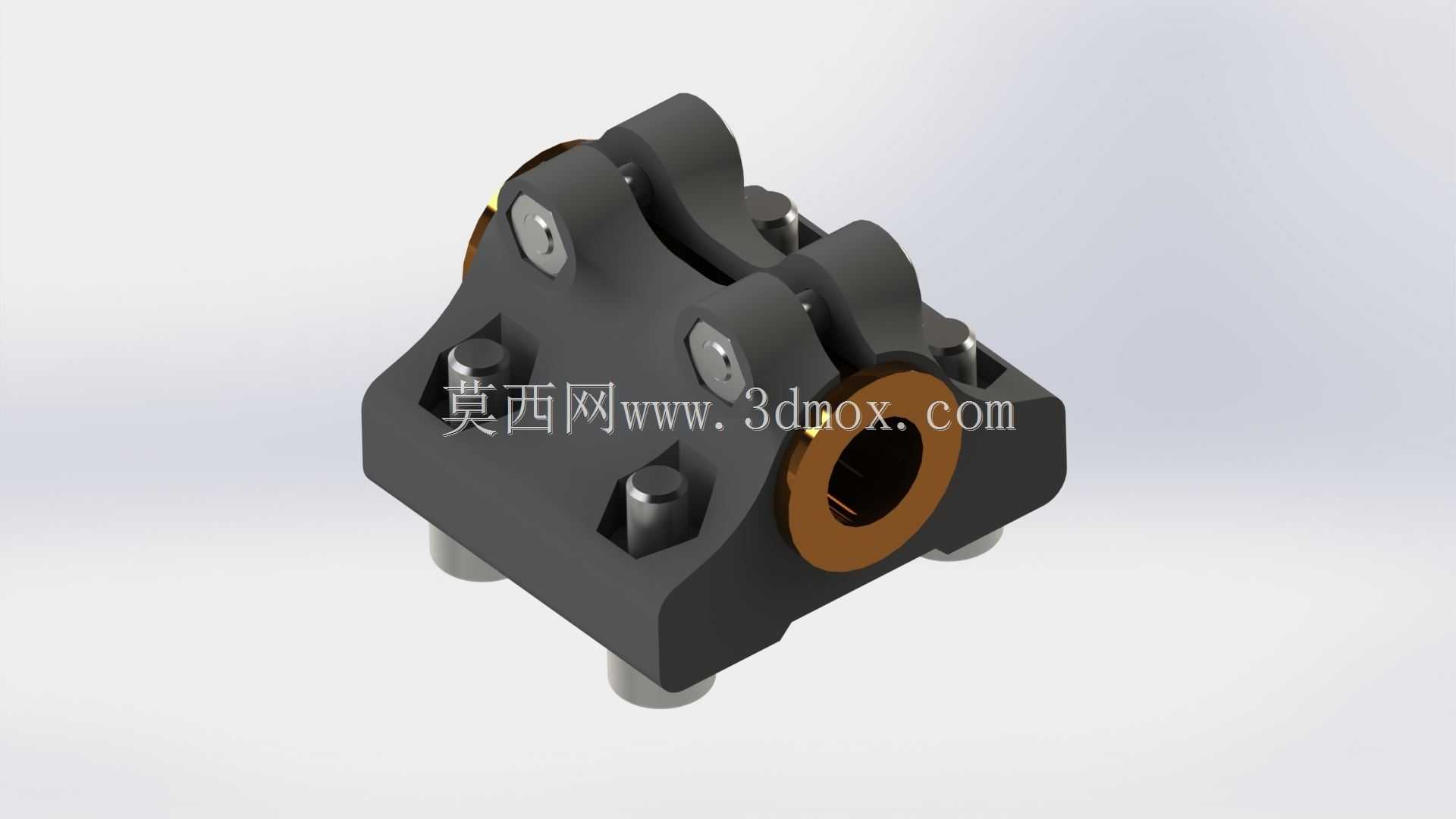

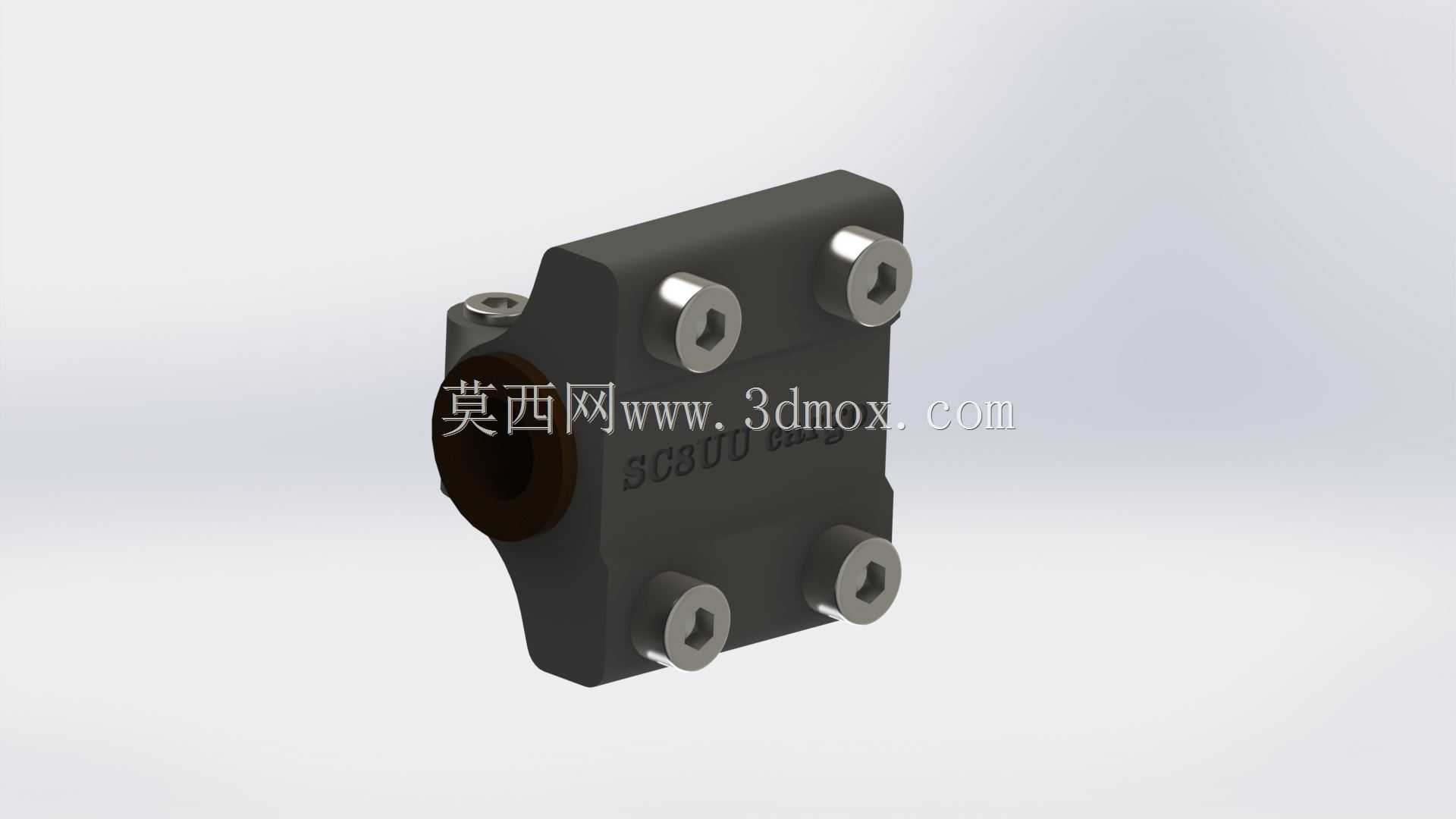

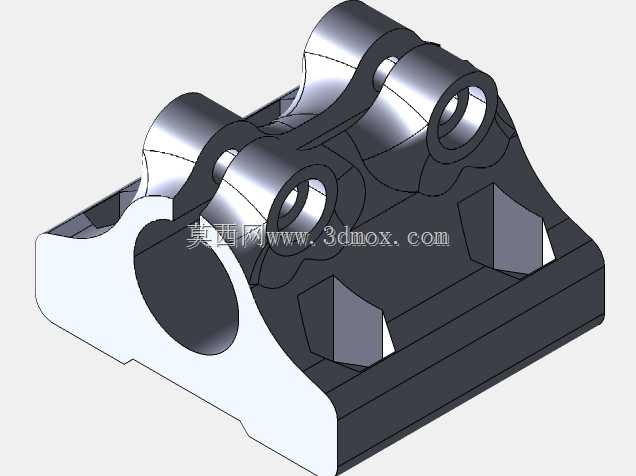

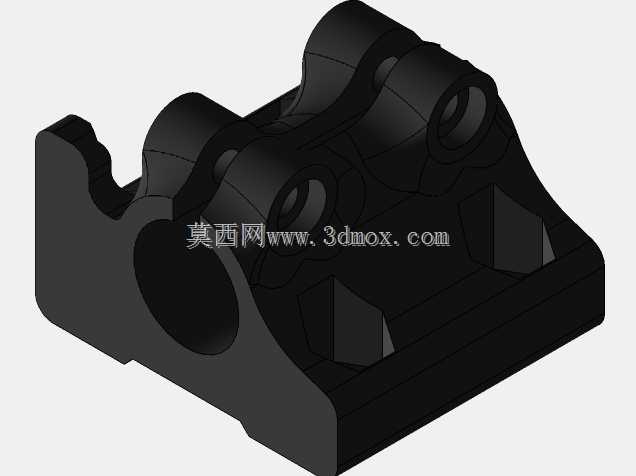

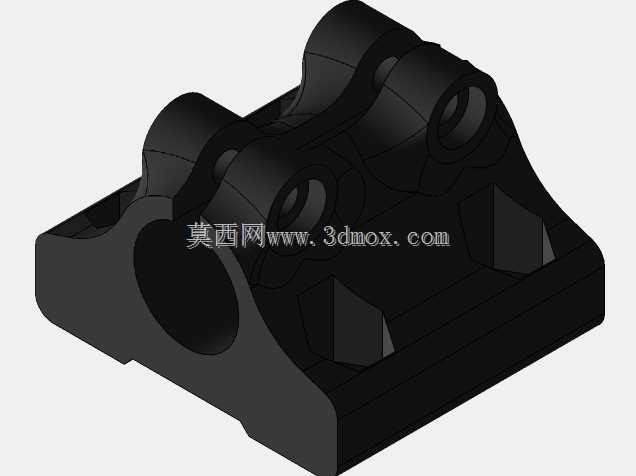

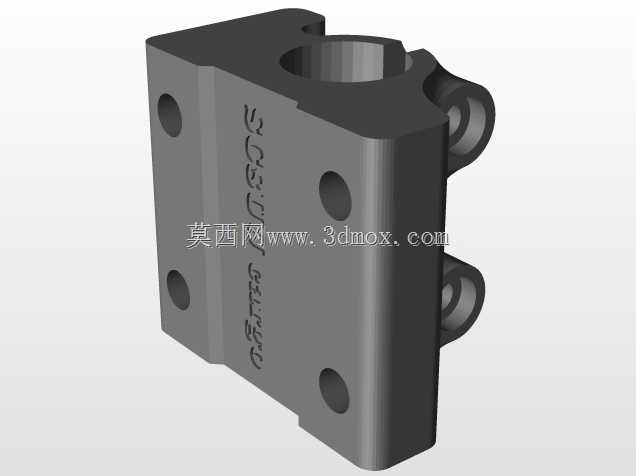

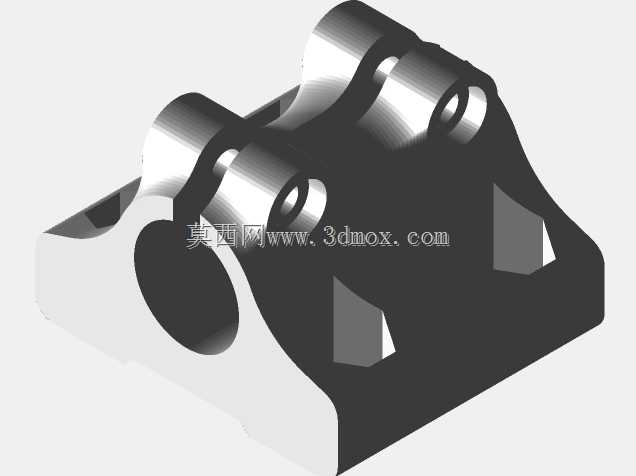

从结构设计逻辑来看，主体采用方块式安装基座，基座上预留四个沉头安装孔，可直接通过内六角螺栓固定在设备安装平面上，安装孔的位置公差经过适配，既可以兼容标准CS8UU轴承座的安装孔位，实现旧设备的部件替换，也能直接适配Anet A8这类桌面3D打印机的Z轴或X轴支架安装位，解决原机型支腿位置缺少限位开关安装点的问题——基座上方预留的两个凸耳结构，就是专门为安装限位触发片预留的固定位，不需要额外在型材上打孔加装固定座，减少装配时的二次加工工作量。

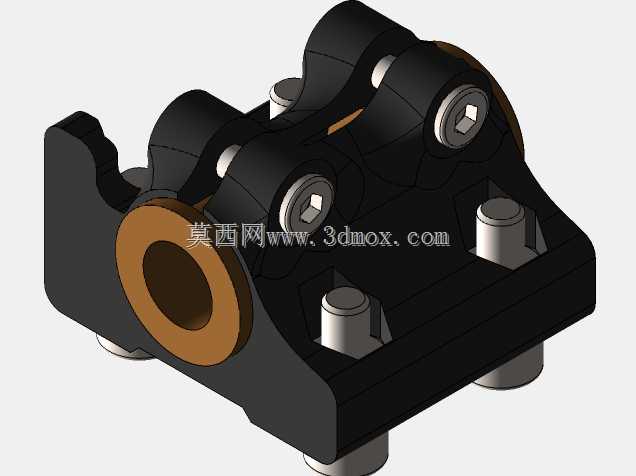

核心的滑动摩擦部分采用锡青铜材质衬套，衬套与基座的安装孔采用过盈压装配合，避免衬套在往复滑动过程中出现跟转或轴向窜动。衬套的内孔经过珩磨处理，表面粗糙度控制在Ra1.6以内，与8mm直径的光轴配合时，滑动间隙控制在0.02-0.04mm之间，既保证滑动过程无卡滞，又能控制径向跳动量，满足传动过程中的支撑精度要求。针对不同的装配需求，这款结构可适配多种规格的衬套参数：适配140947型号衬套时，衬套外径11.50mm、内孔8.02mm、衬套长度9.98mm，轴环外径14.50mm；适配141091型号衬套时，衬套外径11.55mm、内孔8.12mm、衬套长度9.00mm，轴环外径14.10mm，可根据实际工况的载荷、滑动速度选择对应衬套，轴环结构可以承受一定的轴向冲击力，避免衬套在轴受轴向力时从基座中脱出。

安装边界方面，基座主体的外形尺寸控制紧凑，总宽度不超过30mm，总高度不超过25mm，安装孔的中心距与标准8mm线性轴承座完全一致，替换安装时不需要调整原有设备的安装孔位。基座底部的两个定位销柱，可在安装时先卡入安装板的预钻孔中实现预定位，再拧入固定螺栓，降低装配时的对位难度，适合批量装配时的快速作业。衬套突出基座端面的轴环部分，高度控制在1.5mm，既可以起到轴向限位作用，又不会过多占用轴向安装空间，在空间紧凑的传动部位也能完成装配。

在实际使用场景中，这类带青铜衬套的轴承座相比滚珠式线性轴承，维护成本更低，不需要定期补充润滑脂，青铜材质本身的自润滑特性可以在无额外润滑的情况下长时间工作，在3D打印机这类连续工作时长不超过8小时、滑动线速度低于0.5m/s的场景中，使用寿命可以达到滚珠轴承的1.5倍以上；在汽车起动机的轮毂支撑部位，青铜衬套的抗冲击性能更优，能够承受起动机启动瞬间的冲击载荷，不会出现滚珠碎裂导致的支撑失效问题。结构上没有多余的复杂曲面，主体采用规则的方块加凸耳造型，加工时可以直接采用型材铣削成型，加工工序少，制造成本低，适合作为通用配件批量生产。
