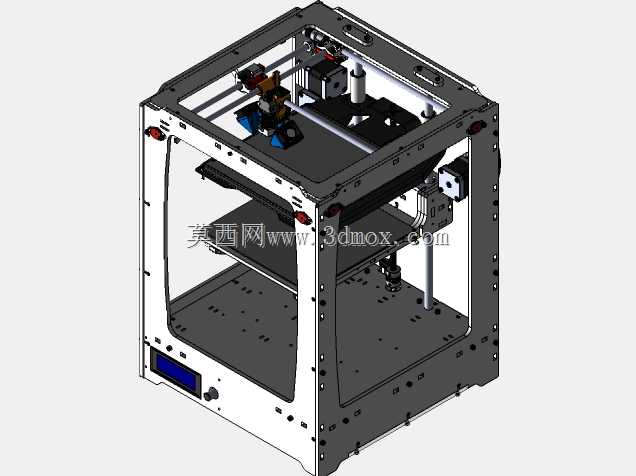

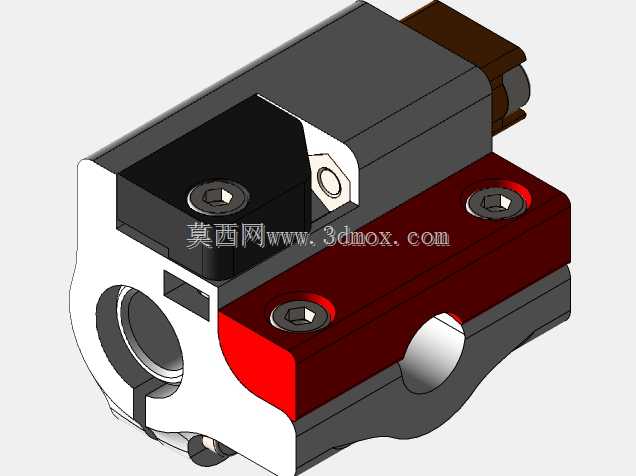

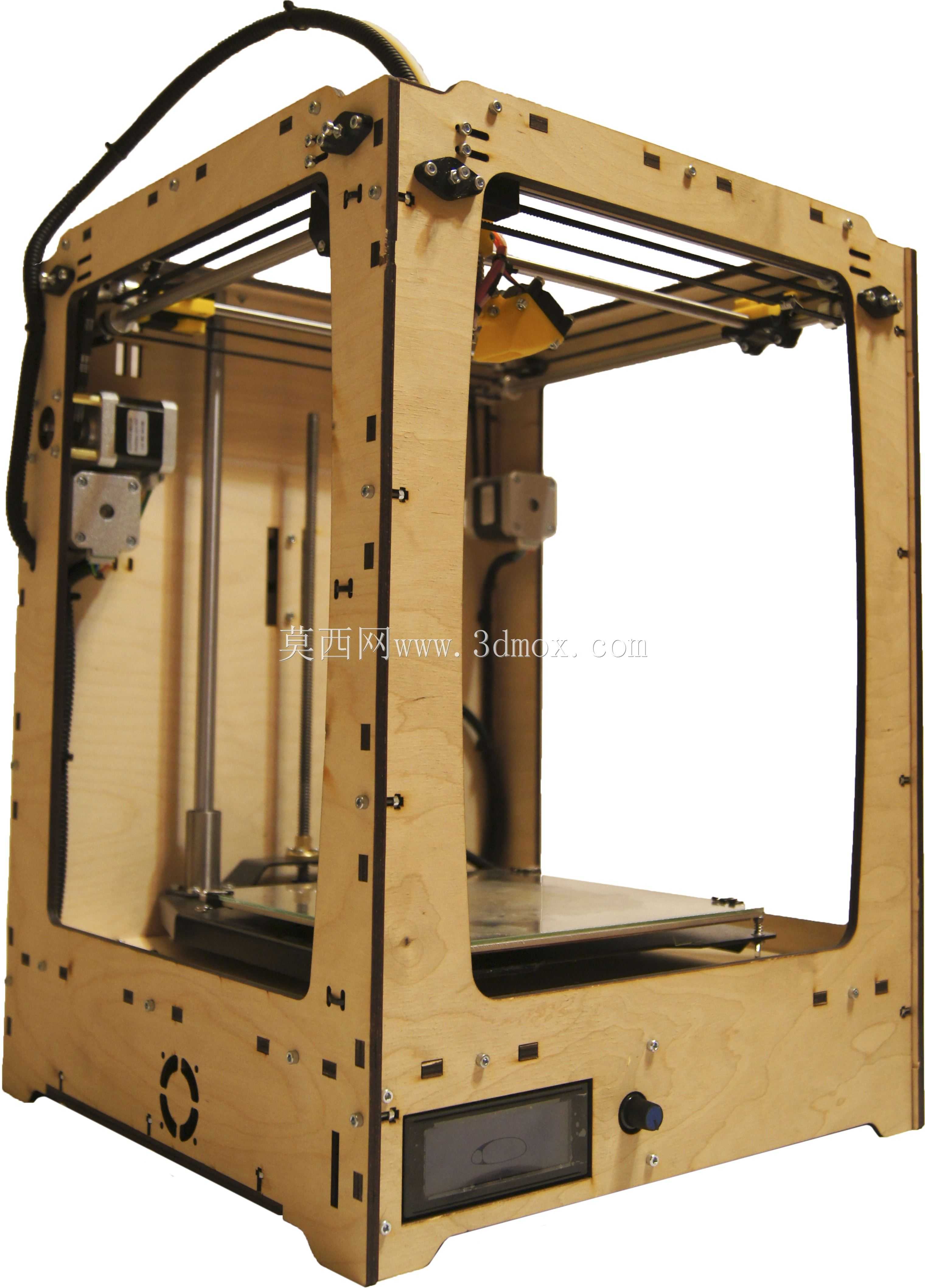

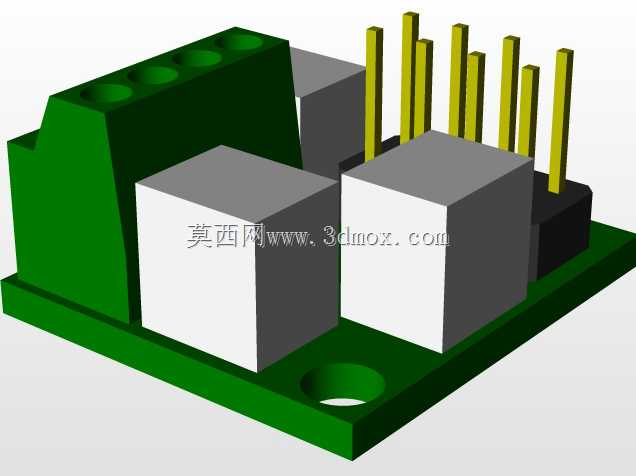

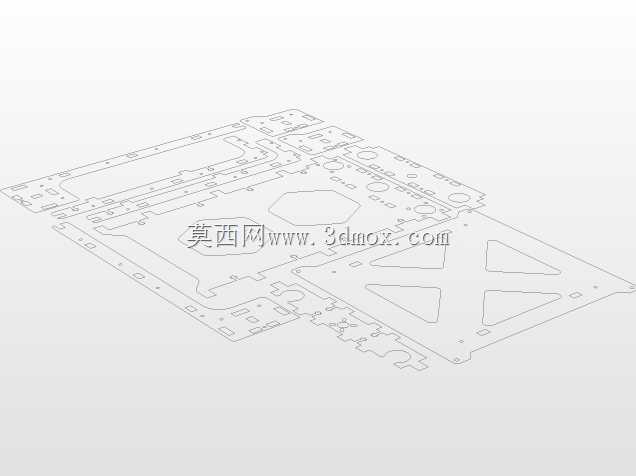

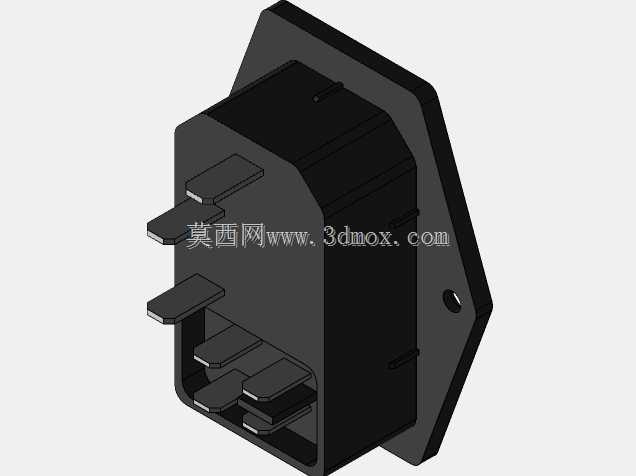

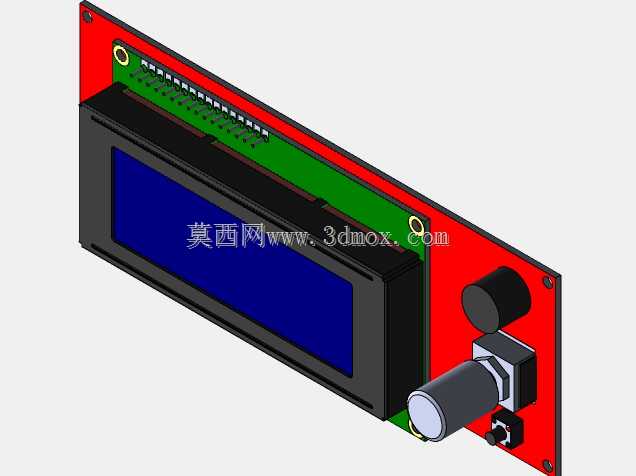

Ultimaker架构改进型开源FDM3D打印挤出喂料机构

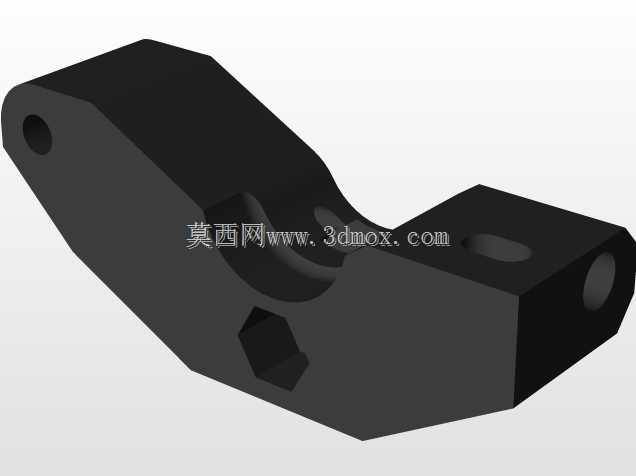

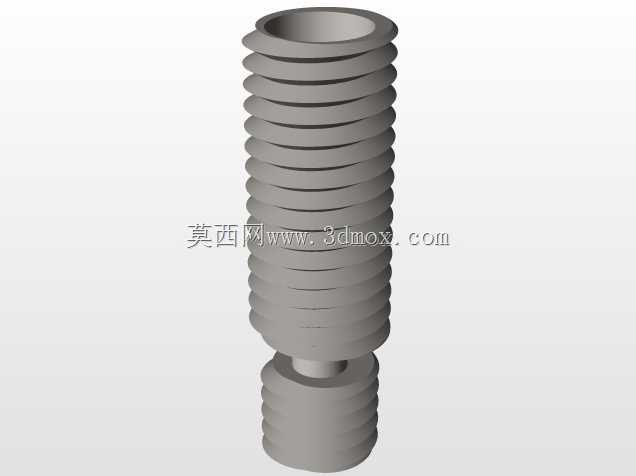

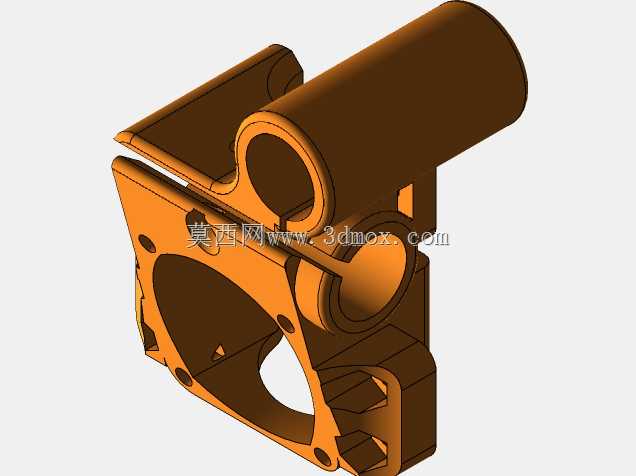

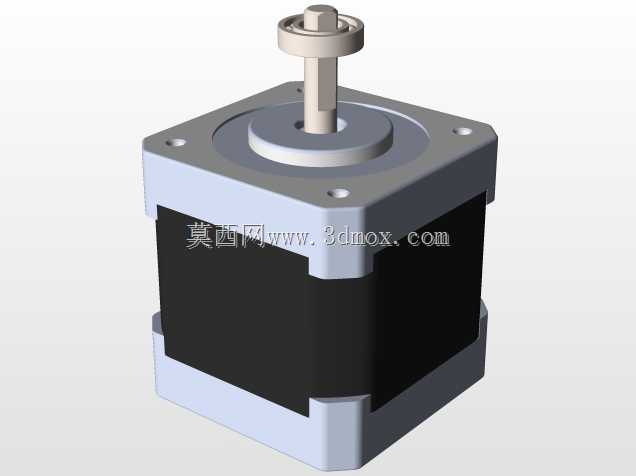

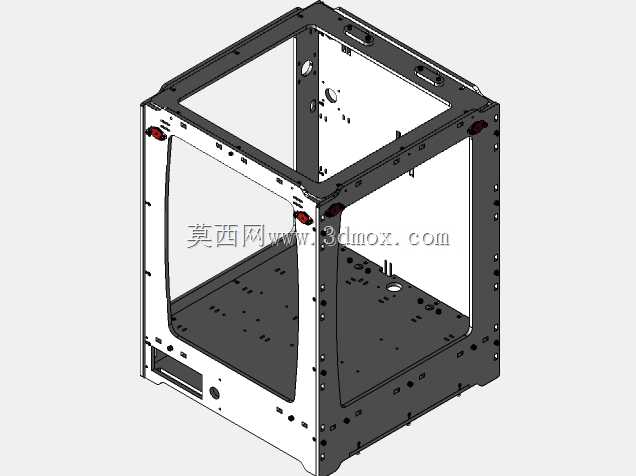

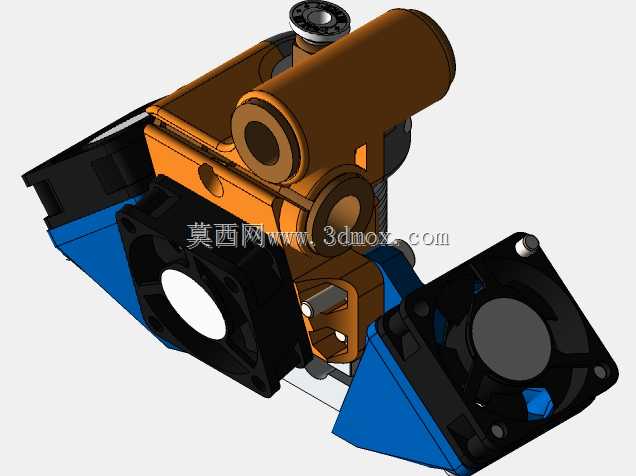

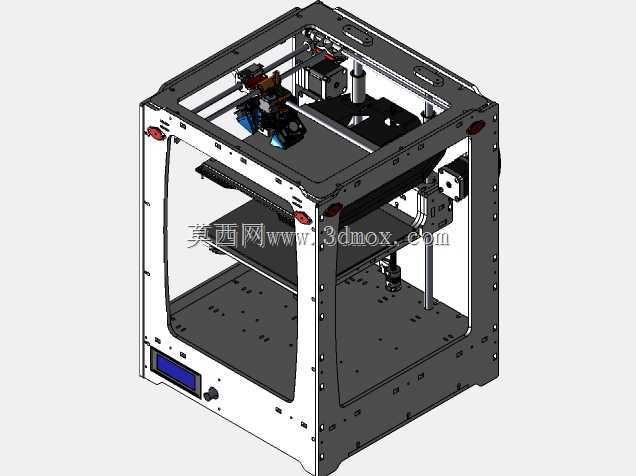

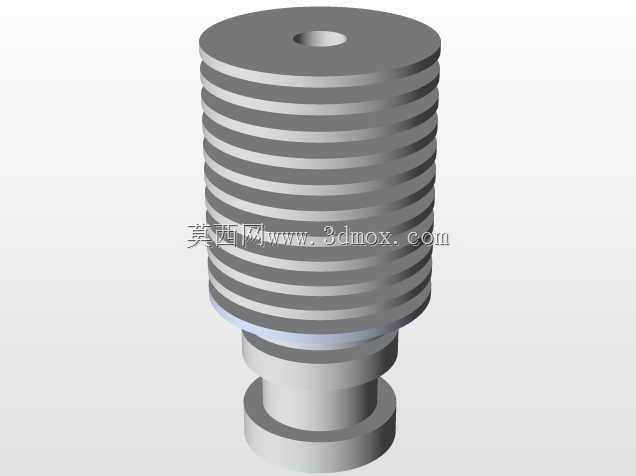

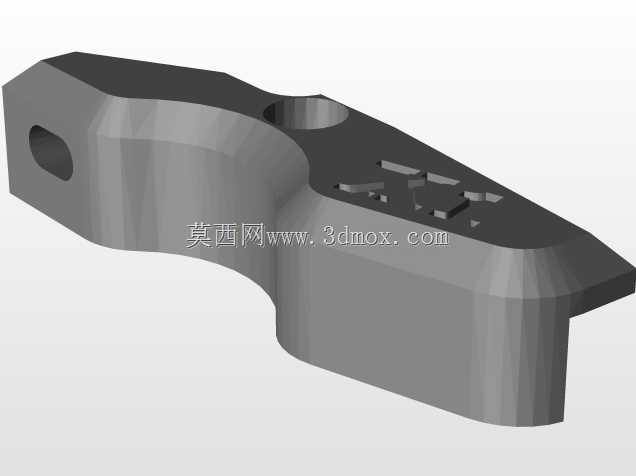

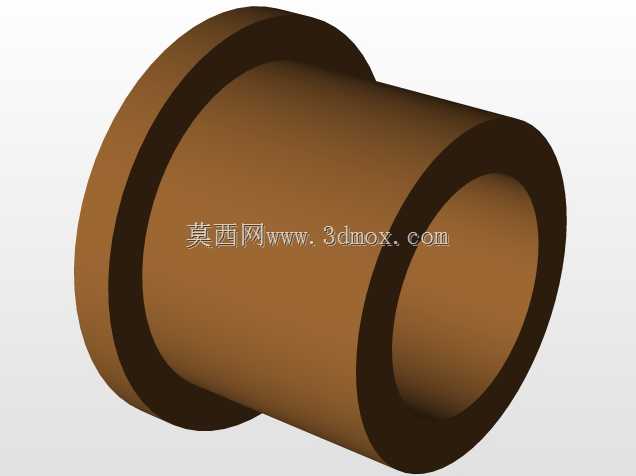

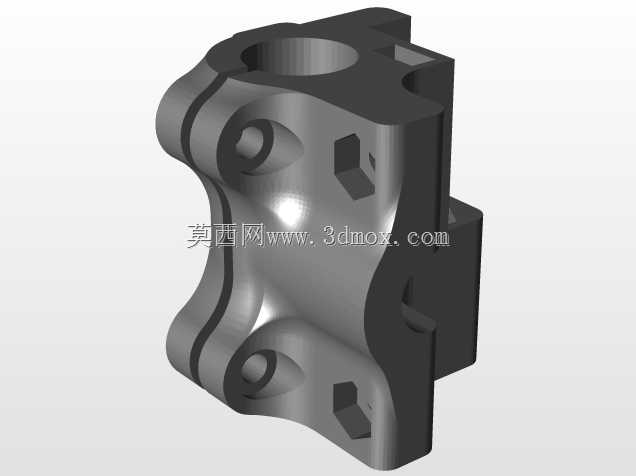

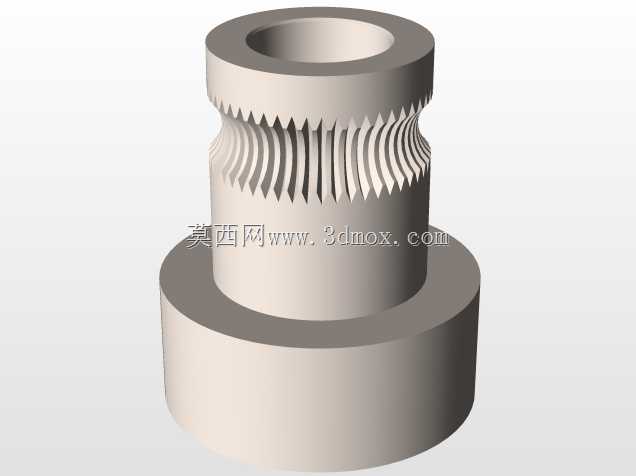

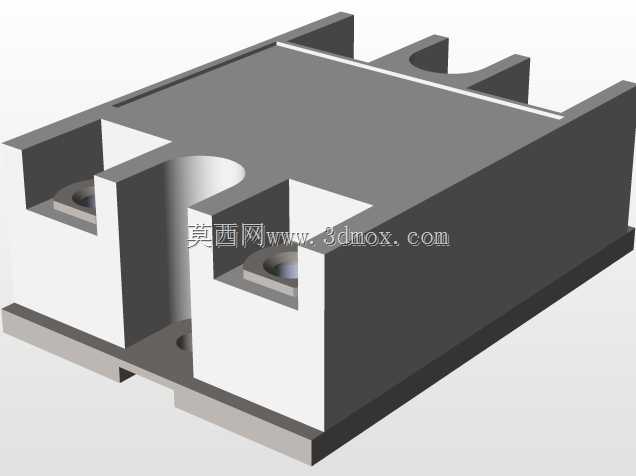

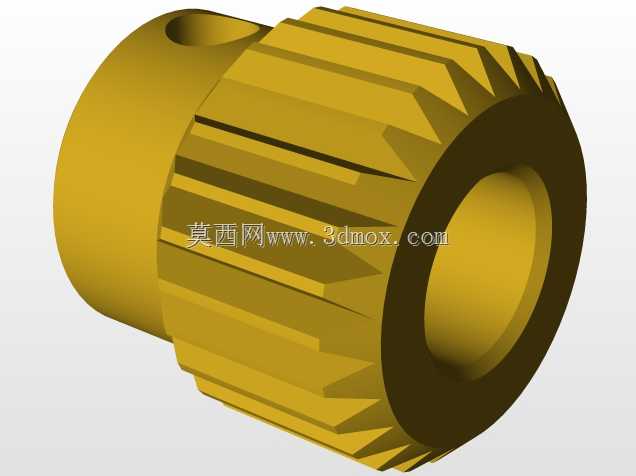

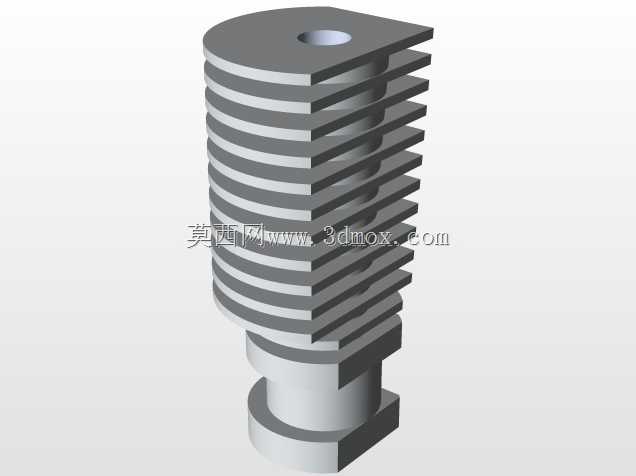

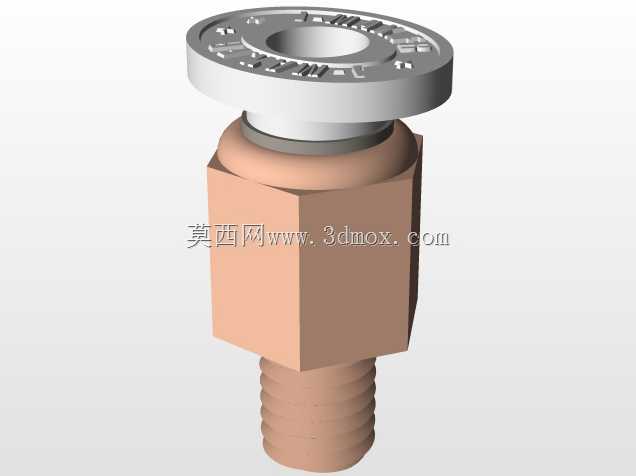

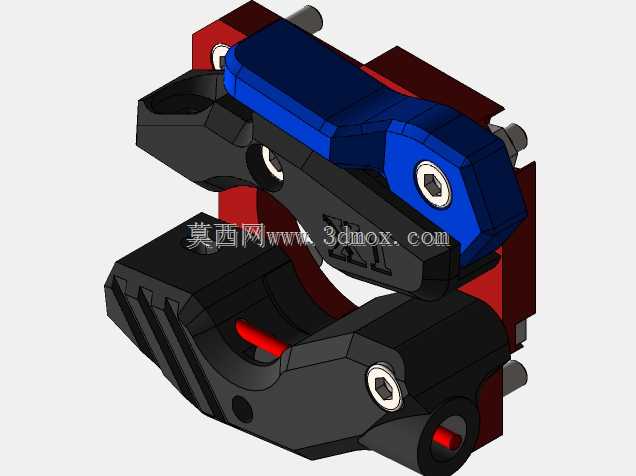

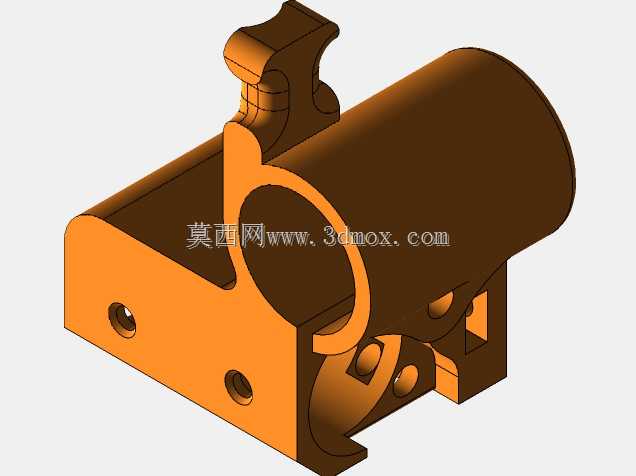

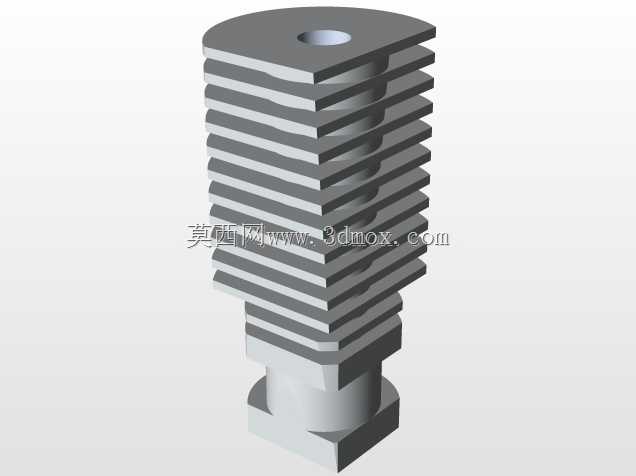

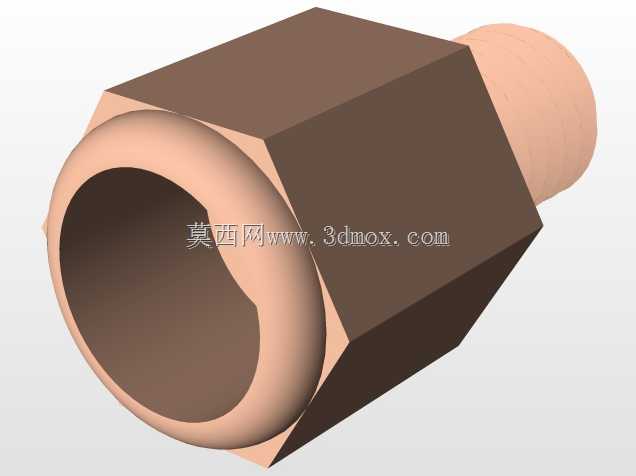

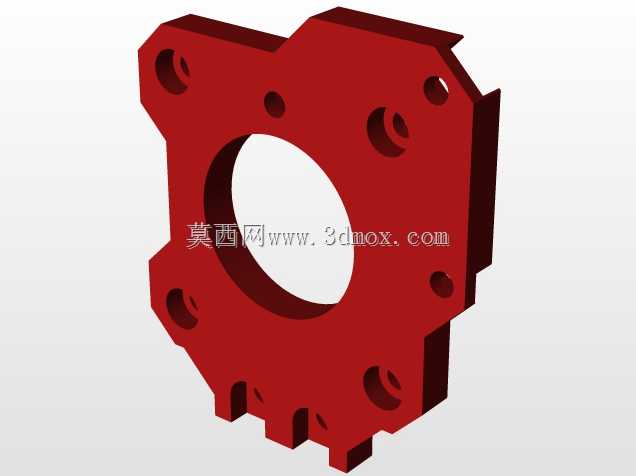

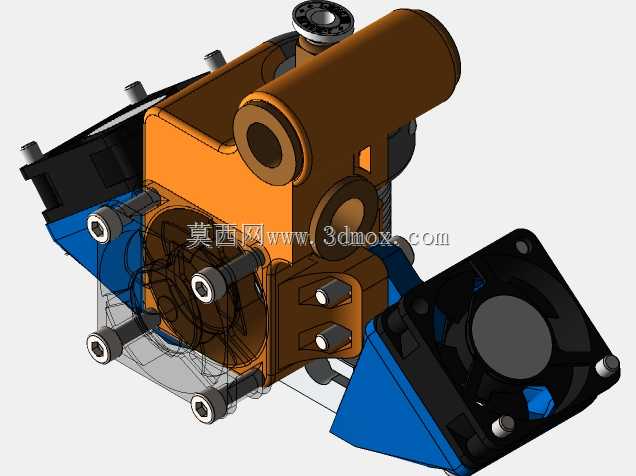

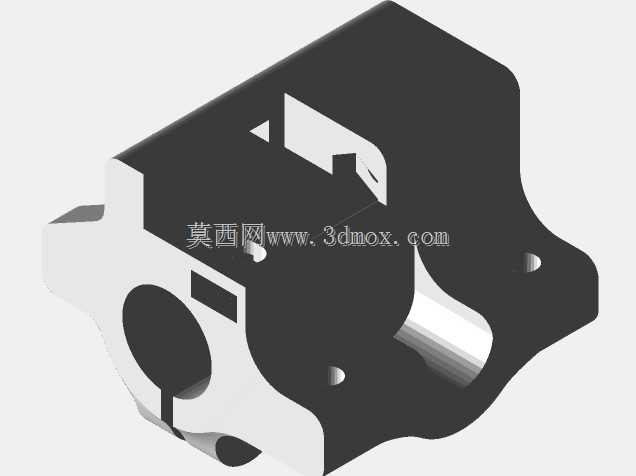

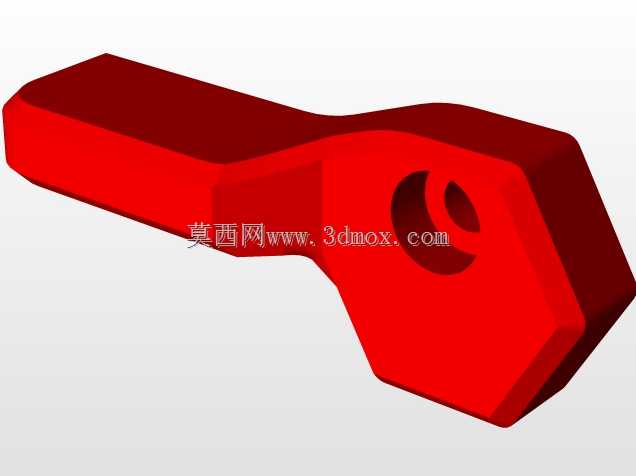

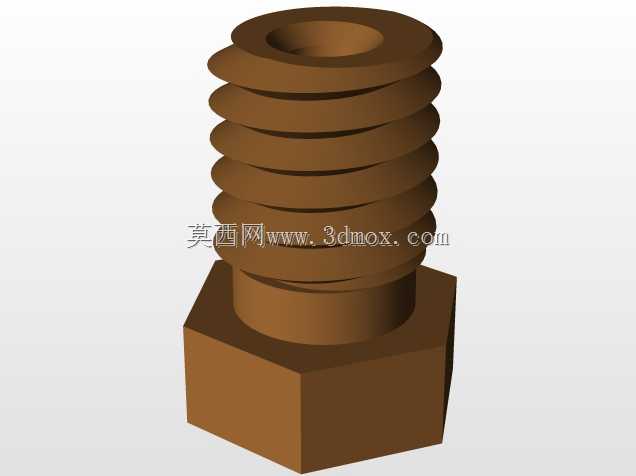

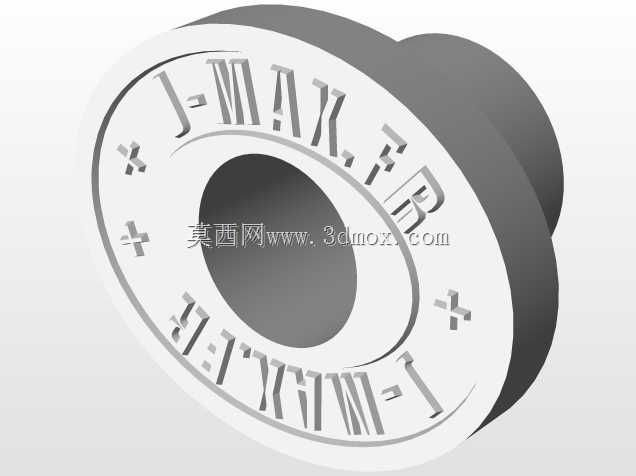

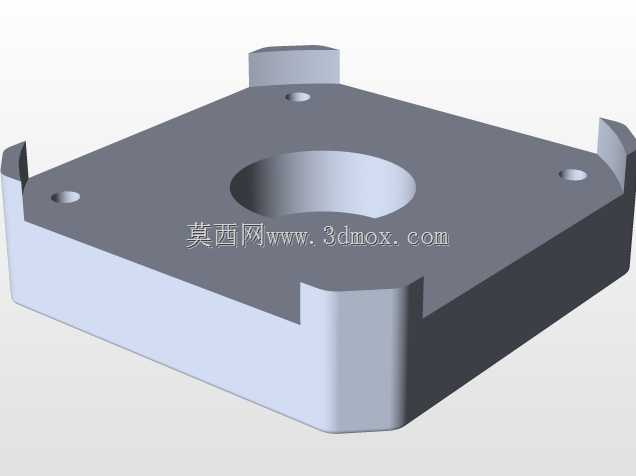

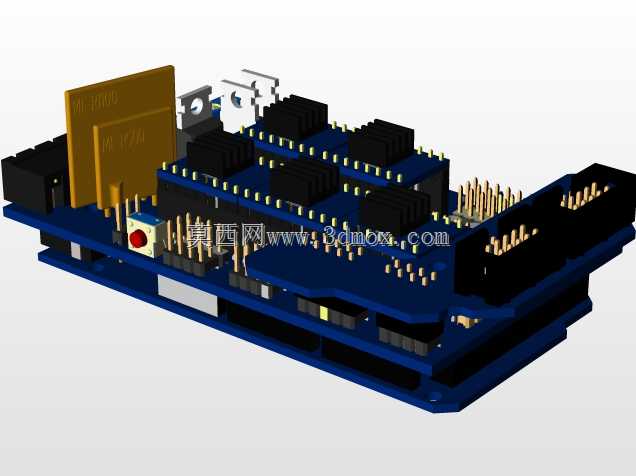

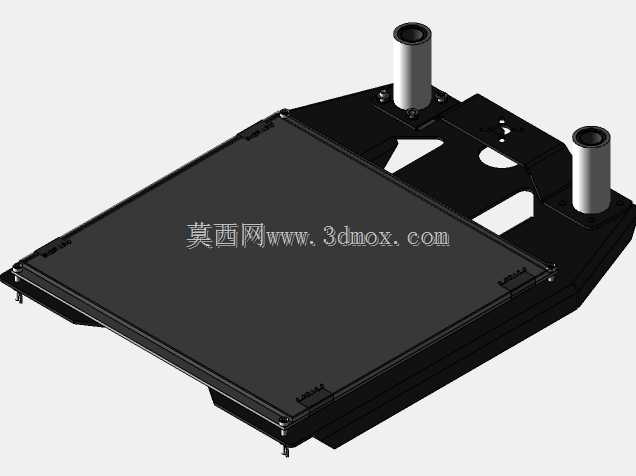

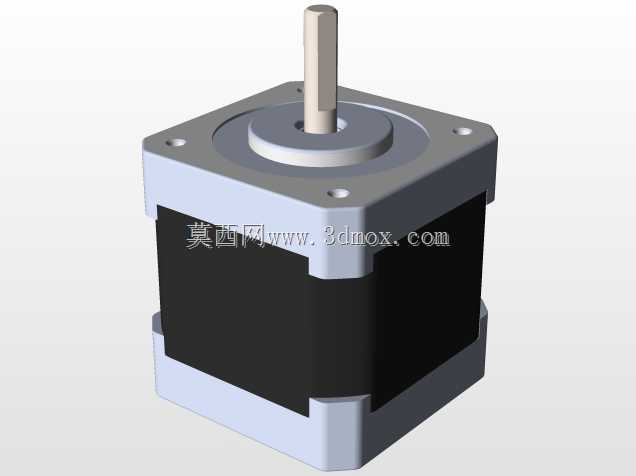

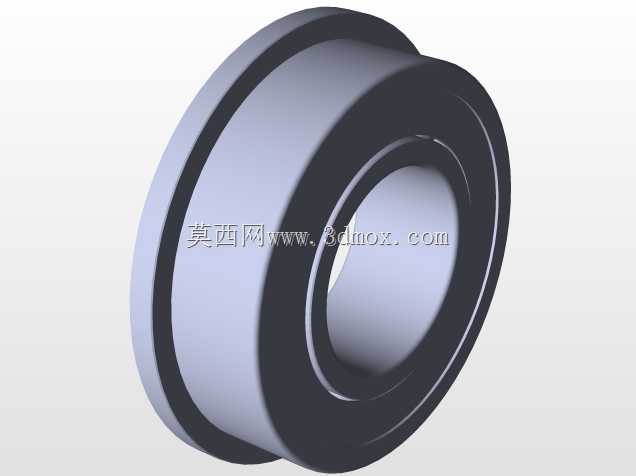

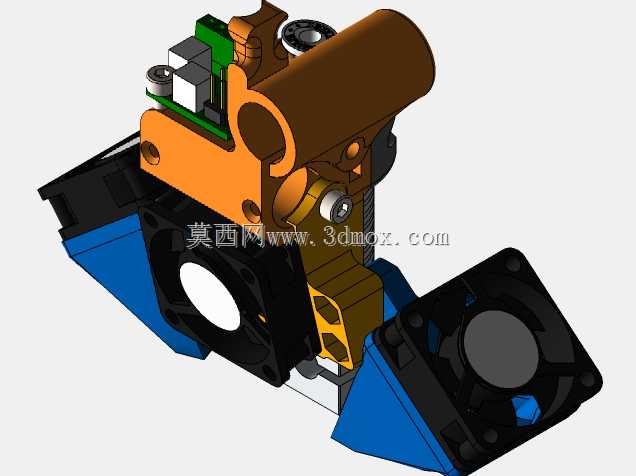

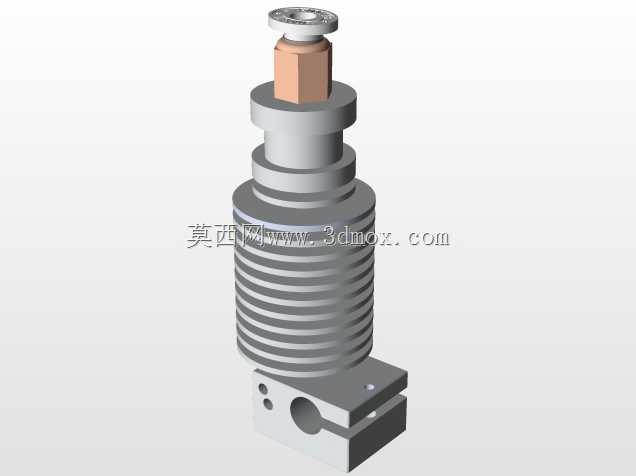

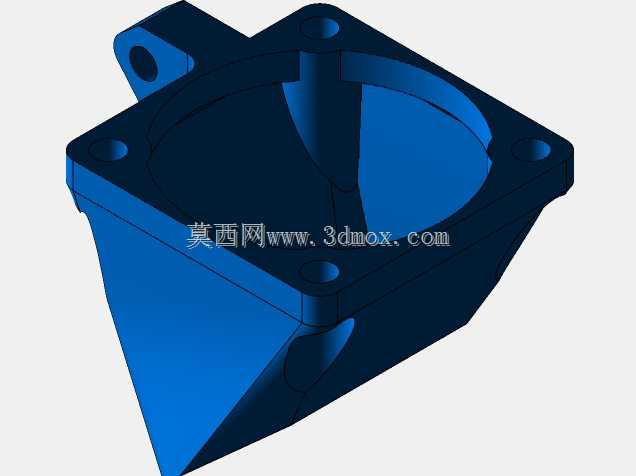

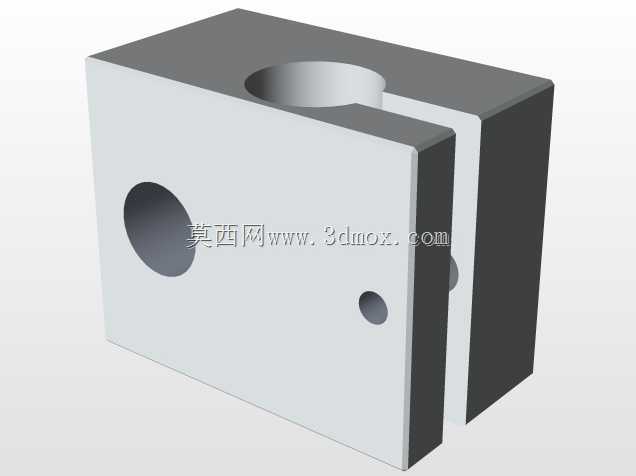

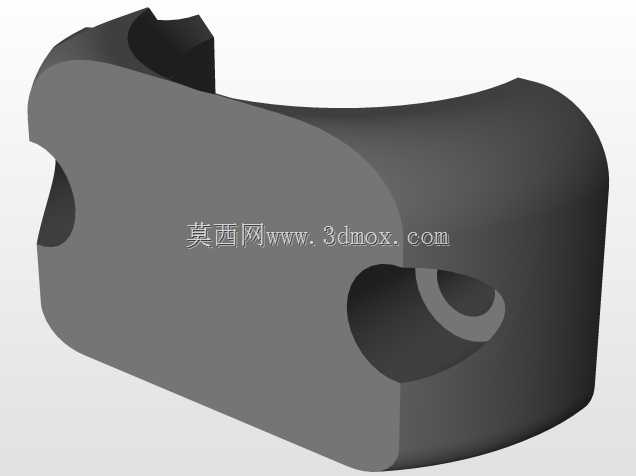

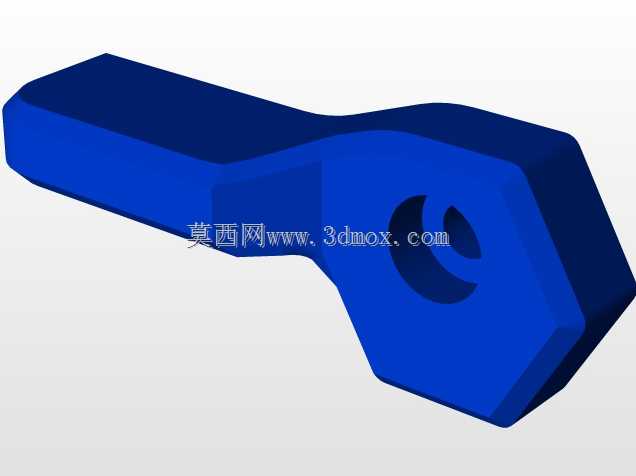

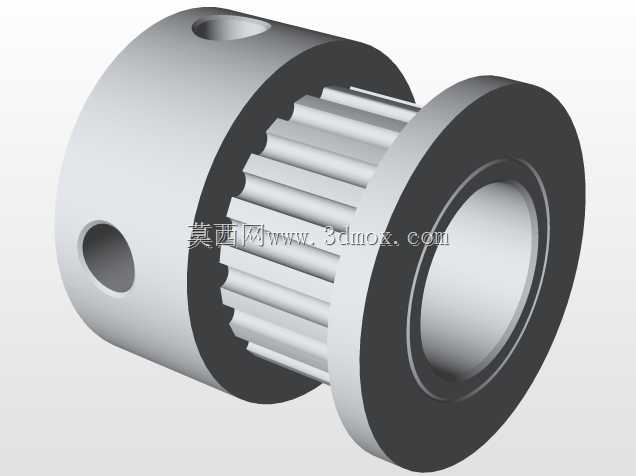

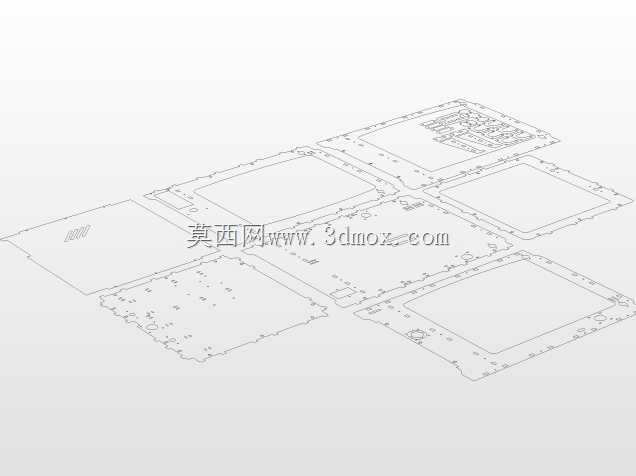

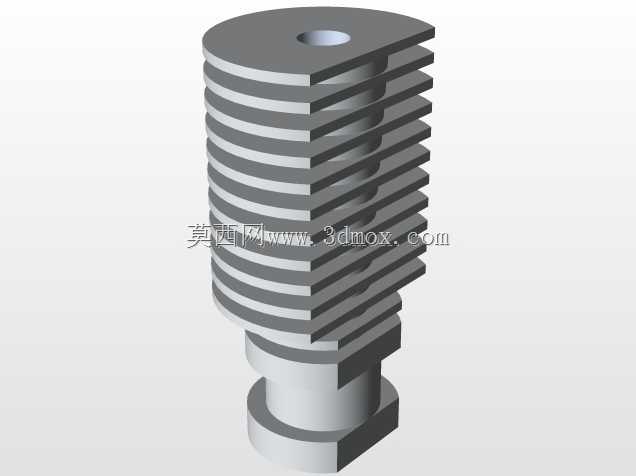

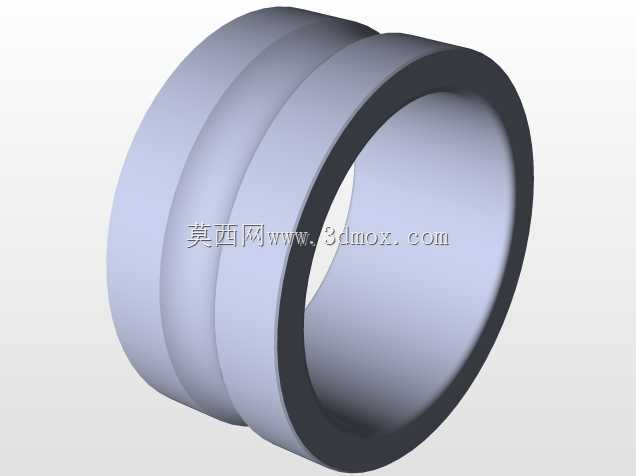

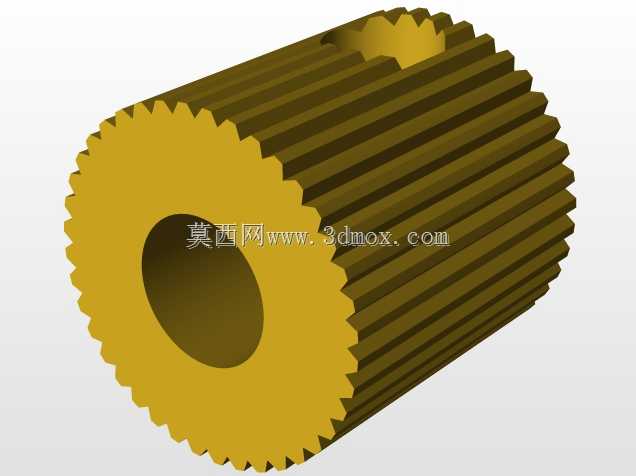

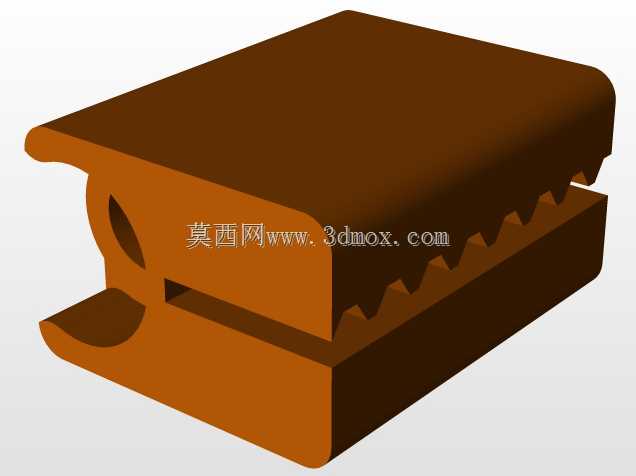

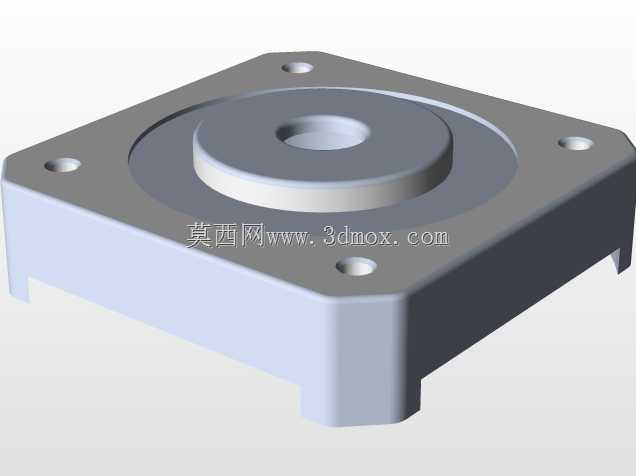

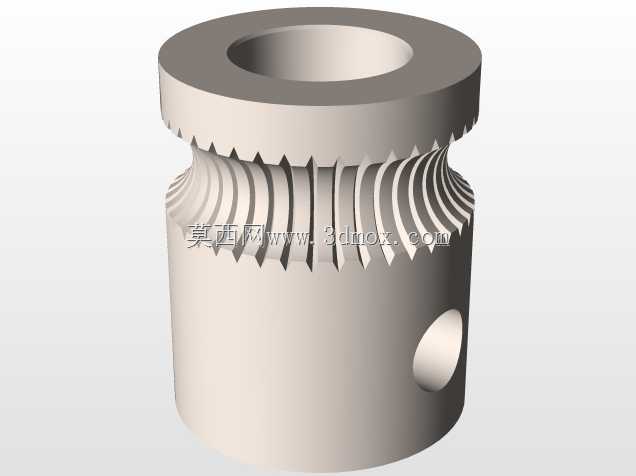

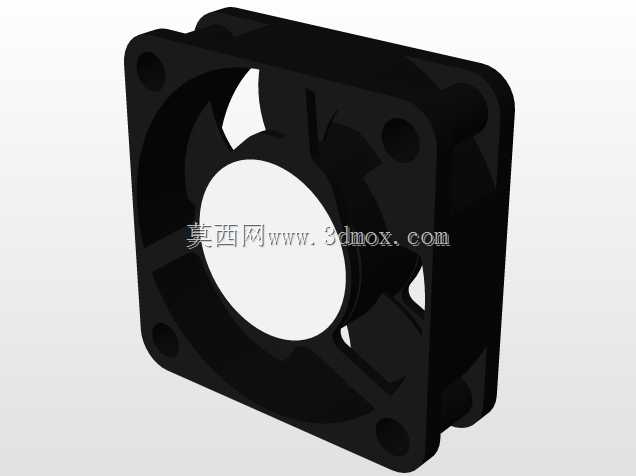

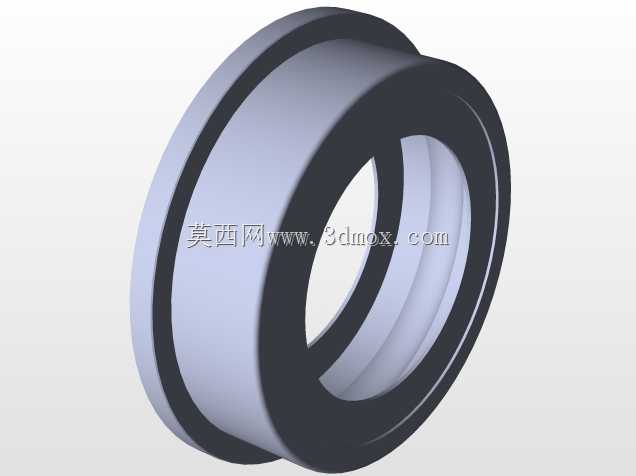

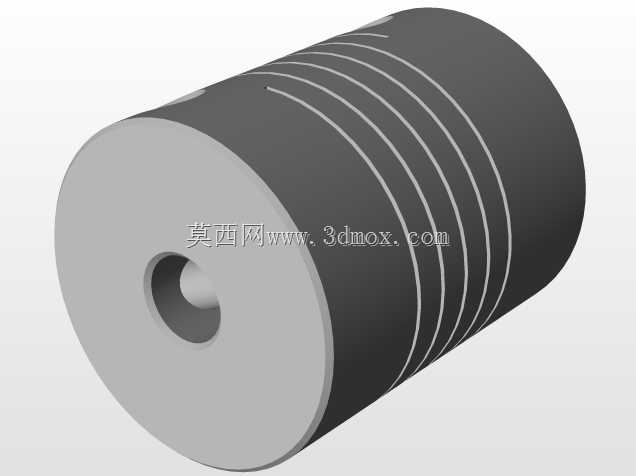

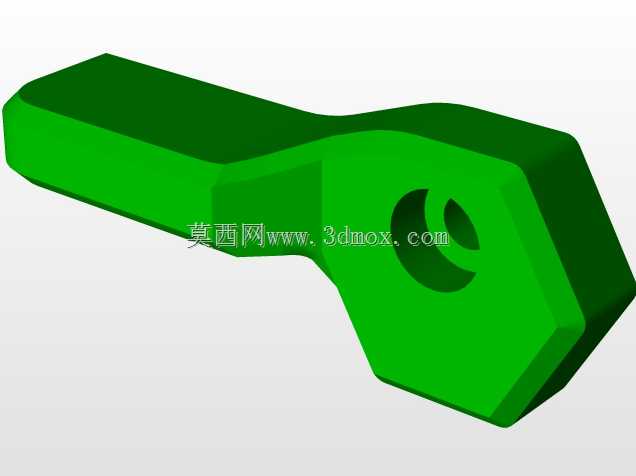

该结构是面向桌面级熔融沉积成型3D打印场景开发的挤出喂料一体化组件，主要应用于个人DIY制造、创客空间原型打样、小型工坊定制化零件生产、教育场景3D打印实训等领域，作为3D打印机的核心执行部件，承担耗材输送、熔融挤出、路径执行的核心功能，直接决定打印过程的送料稳定性、出丝精度与最终成型件的表面质量与尺寸精度。该结构在经典Ultimaker打印架构基础上做了适配性优化，虽未完全沿用原版的全兼容接口设计，但核心送料逻辑、挤出受力路径、散热布局思路均继承了成熟架构的稳定优势，同时针对DIY用户的装配调试需求做了结构简化，降低了零件加工与整机组装的门槛。功能层面，该组件整合了耗材夹持、步进驱动送料、耗材导向、近端散热、喷头固定的多重功能，采用杠杆式压料结构，可通过手动扳动压杆实现耗材的快速装卸，压合端设置防滑齿纹结构，能够稳定夹持1.75mm直径的PLA、ABS、PETG等常见打印耗材，避免送料过程中出现打滑、跳齿导致的出丝不均、断料等问题；组件预留了标准的挤出轮安装位与步进电机对接接口，可适配市面常见的42型两相步进电机，送料齿轮的压合间隙可通过侧边的锁紧螺丝进行微调，能够适配不同硬度、不同表面摩擦系数的耗材，拓展可打印的材料范围。设计思路上，该结构采用模块化分体设计，将受力承载的主体框架、压合杠杆、散热固定座拆分为独立零件，既降低了单个零件的加工难度，也方便后期易损件的单独更换，无需整体报废整个挤出组件；主体受力部位采用高刚度结构设计，在螺丝锁紧位、挤出轮受力点做了局部加厚处理，避免长期往复送料受力导致的结构形变，保证长期使用的送料精度；组件上预留了散热风道的安装位与喷头的定位槽，可直接对接标准的E3D系列热端喷头，无需额外做转接件加工，同时预留了限位开关的触发位置，能够适配打印机的自动调平、原点复位等功能需求。安装边界层面，该组件的整体安装孔位采用标准的2020铝型材适配间距，可直接固定在桌面级3D打印机的X轴运动滑台上，整体外轮廓的运动包络经过优化，不会在打印过程中与打印平台、机架型材发生运动干涉，组件的进料口采用导向喇叭口设计，能够引导耗材顺畅进入挤出轮咬合位置，减少耗材穿入时的卡顿问题，出料端的喷头安装位与安装基准面保持严格垂直，保证出丝方向与打印平面垂直，避免出现斜向出丝导致的打印层纹偏移、首层附着力不足等问题。
