QM100N机用虎钳精密夹持结构设计

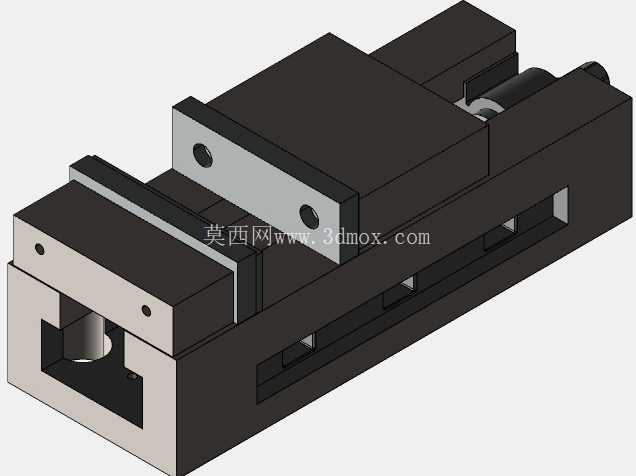

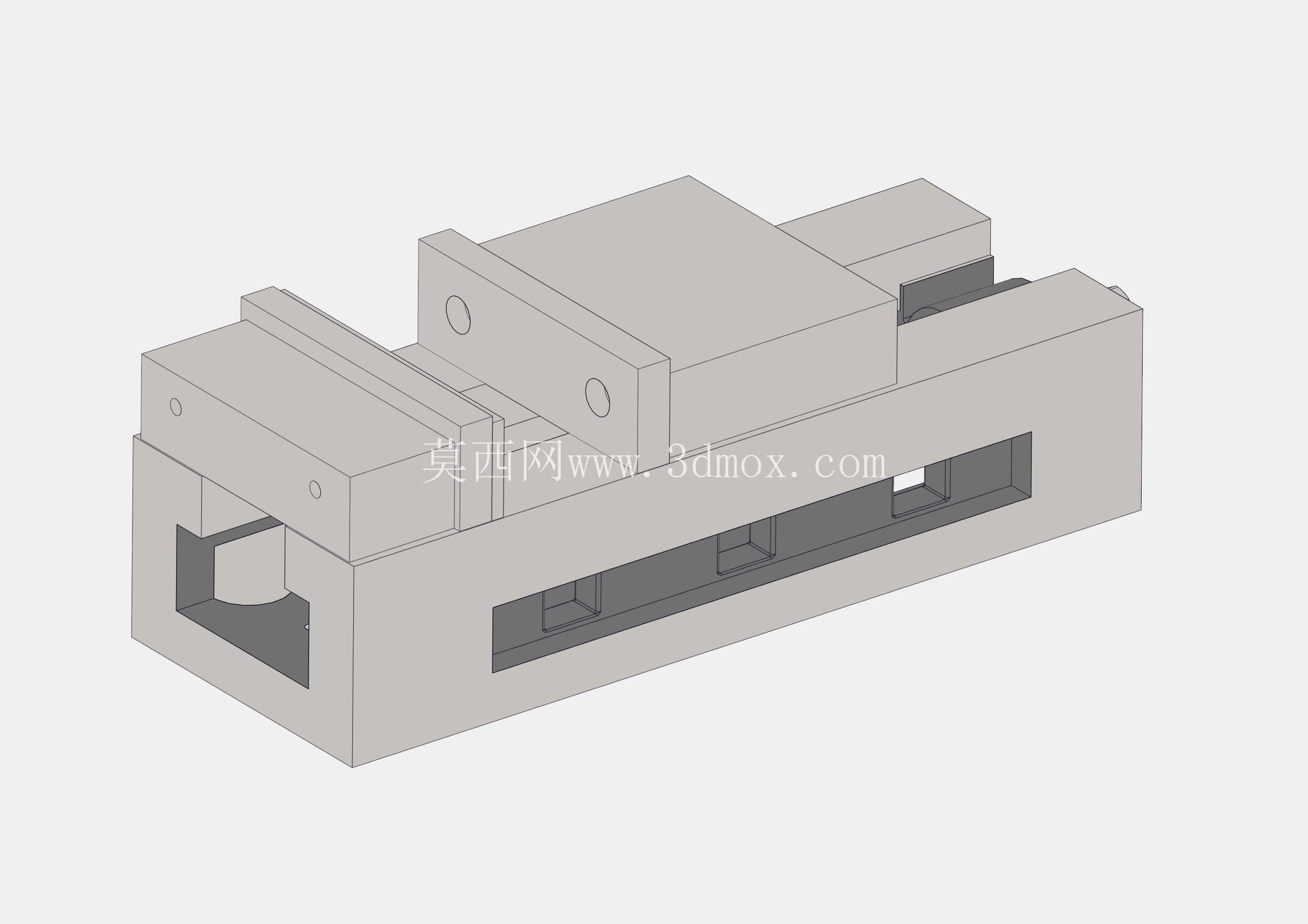

在数控铣削、加工中心批量零件加工场景中，机用虎钳是车间工位上最常见的通用装夹工装，QM100N这款虎钳的结构设计完全围绕加工过程中的装夹稳定性、重复定位精度需求展开，没有冗余的装饰性结构，所有几何特征都服务于实际装夹功能。从整体结构来看，这款虎钳采用固定钳身搭配活动钳身的经典布局，钳身主体采用一体化的箱型结构设计，底部预留了标准的T型槽安装位，能够直接适配多数加工中心、数控铣床的工作台T型槽间距，安装时通过T型螺栓将钳身锁紧在工作台上，安装边界完全覆盖常规100mm规格虎钳的安装尺寸，不需要额外制作过渡转接板，能直接替换车间内同规格的老旧磨损虎钳，降低工装替换的适配成本。

夹持功能的实现上，这款虎钳通过内部的丝杠副驱动活动钳身沿钳身导轨做直线往复运动，导轨面采用了矩形导轨的配合形式，相比燕尾导轨拥有更大的承载接触面积，在承受铣削过程中的侧向切削力时，能有效降低活动钳身的偏转量，避免装夹的零件出现位置偏移导致加工尺寸超差。钳口位置设计了可更换的钳口板安装孔，用户可以根据加工零件的材质、外形更换不同类型的钳口，比如装夹软质铝材时可以更换铜质钳口避免夹伤零件表面，装夹毛坯件时可以更换带齿的淬硬钳口增加夹持摩擦力，不需要对钳身主体做任何修改就能适配不同的装夹需求。

从设计思路层面拆解，这款虎钳的结构做了多处针对性的工艺优化：钳身内部的空腔设计并非单纯为了减重，而是在铸造过程中可以均匀壁厚，避免铸件出现缩孔、应力集中的缺陷，同时加工排屑时，切屑可以顺着空腔从钳身两端排出，不会堆积在导轨配合面内部导致活动钳身卡滞。丝杠的安装位置做了下沉式设计，加工过程中飞溅的切削液、铁屑不会直接落在丝杠螺纹面上，日常维护时只需要定期从注油孔注入润滑脂就能保证丝杠传动顺畅，延长工装的使用寿命。固定钳身的两个定位销孔做了高精度的铰孔加工，安装到机床工作台时，可以通过定位销快速确定虎钳相对于机床坐标轴的位置，减少每次换装虎钳后的打表校正时间，适配批量加工时的快速换产需求。

实际应用场景中，这款虎钳除了常规的矩形零件装夹，还可以配合角度块、V型块实现轴类零件、异形零件的装夹，100mm的钳口宽度可以覆盖绝大多数中小型零件的装夹尺寸需求，钳身的最大开口量能够满足常规零件的夹持行程，不需要频繁调整虎钳的安装位置。在精加工工序中，这款虎钳的丝杠副采用了消隙设计，反向转动丝杠时没有明显的传动间隙，活动钳身的移动精度可以控制在0.02mm以内，能够保证装夹后的重复定位精度满足精加工的公差要求，不会因为装夹间隙导致零件加工后出现尺寸偏差。

从安装边界的细节来看，虎钳底部的安装槽间距、钳身总高度都符合通用机用虎钳的尺寸规范，安装后钳口的高度与机床主轴的行程范围完全匹配，不需要额外垫高或者调整工作台的行程限位，安装完成后只需要打表校正固定钳口的直线度在0.01mm以内，就可以直接投入加工使用。钳身的所有棱角位置都做了倒角处理，避免操作人员安装、搬运时被锐边划伤，同时也能减少铸件边角的应力集中，避免虎钳在长期承受夹紧力、切削冲击力时出现边角崩裂的问题。整体结构没有采用复杂的特殊传动结构，所有零部件都是机加工行业的通用标准件，后期维护时如果出现丝杠磨损、钳口板损坏的情况，可以直接采购标准配件更换，不需要定制特殊零件，大幅降低了工装的全生命周期使用成本。
