冲击式水轮机涡轮性能测试实验装置

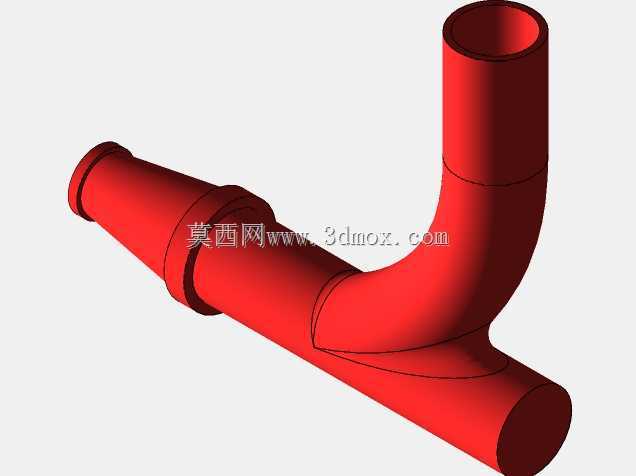

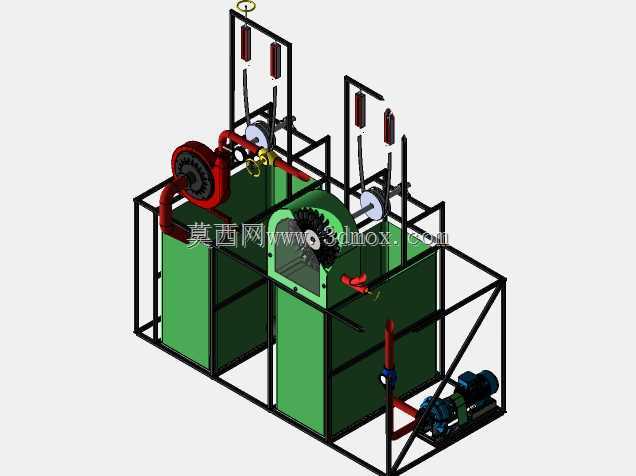

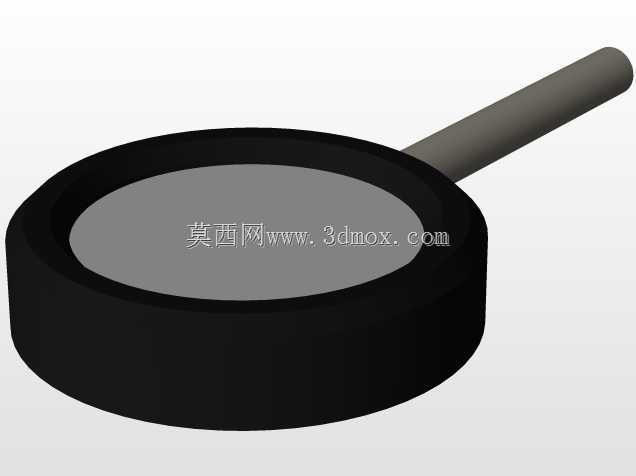

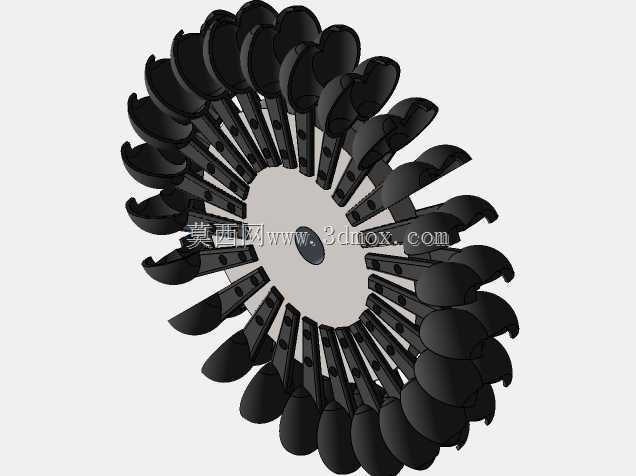

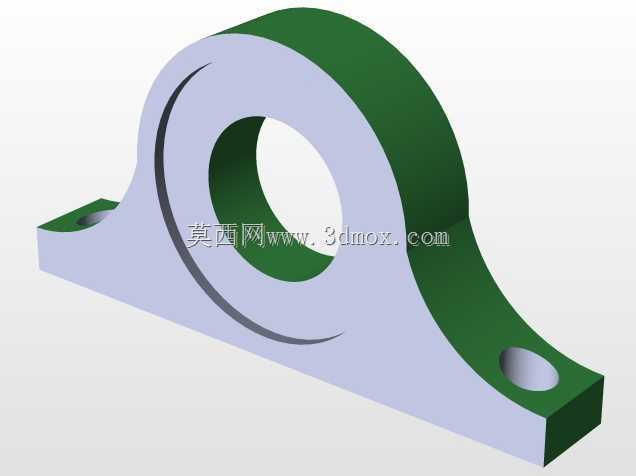

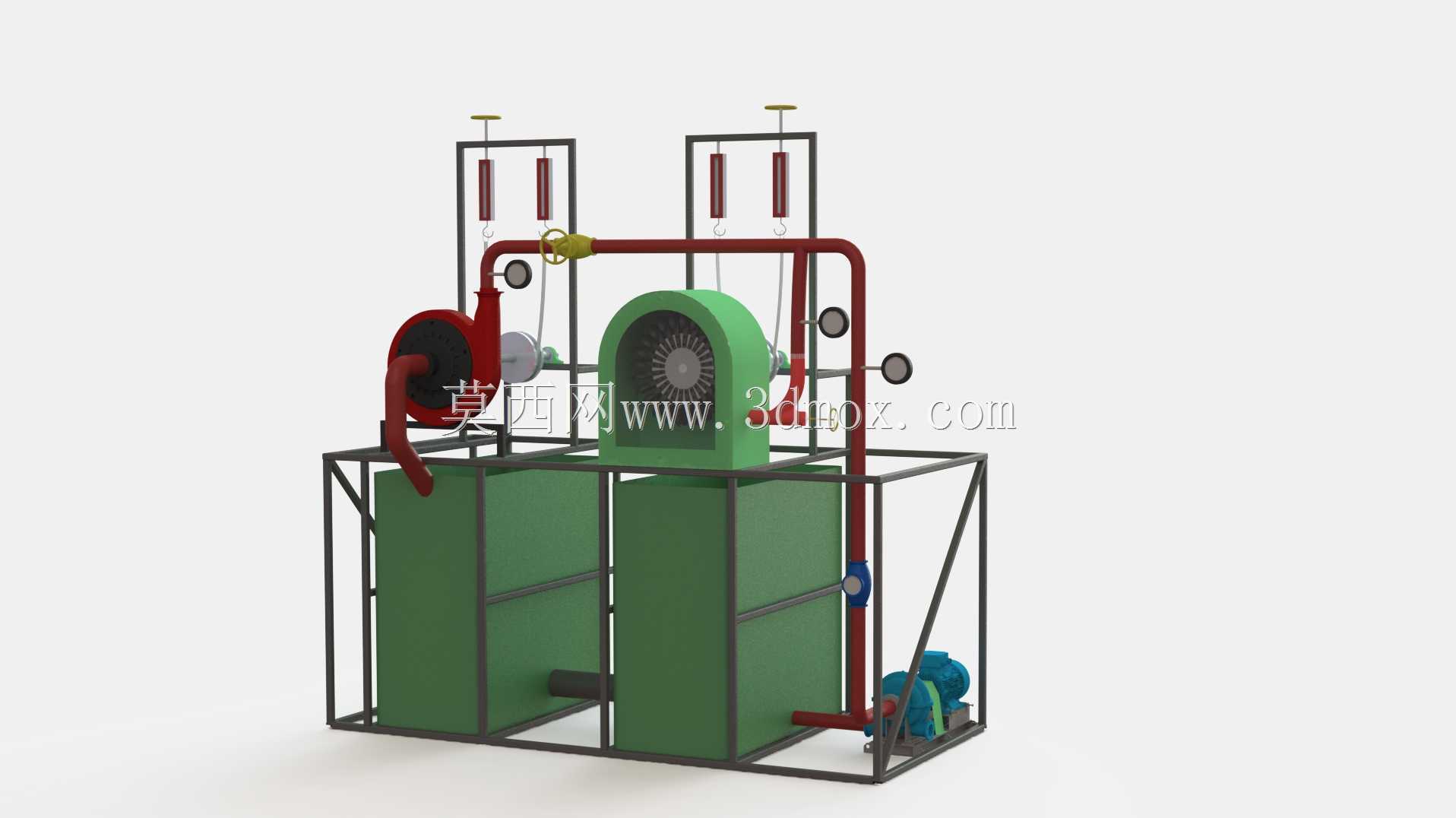

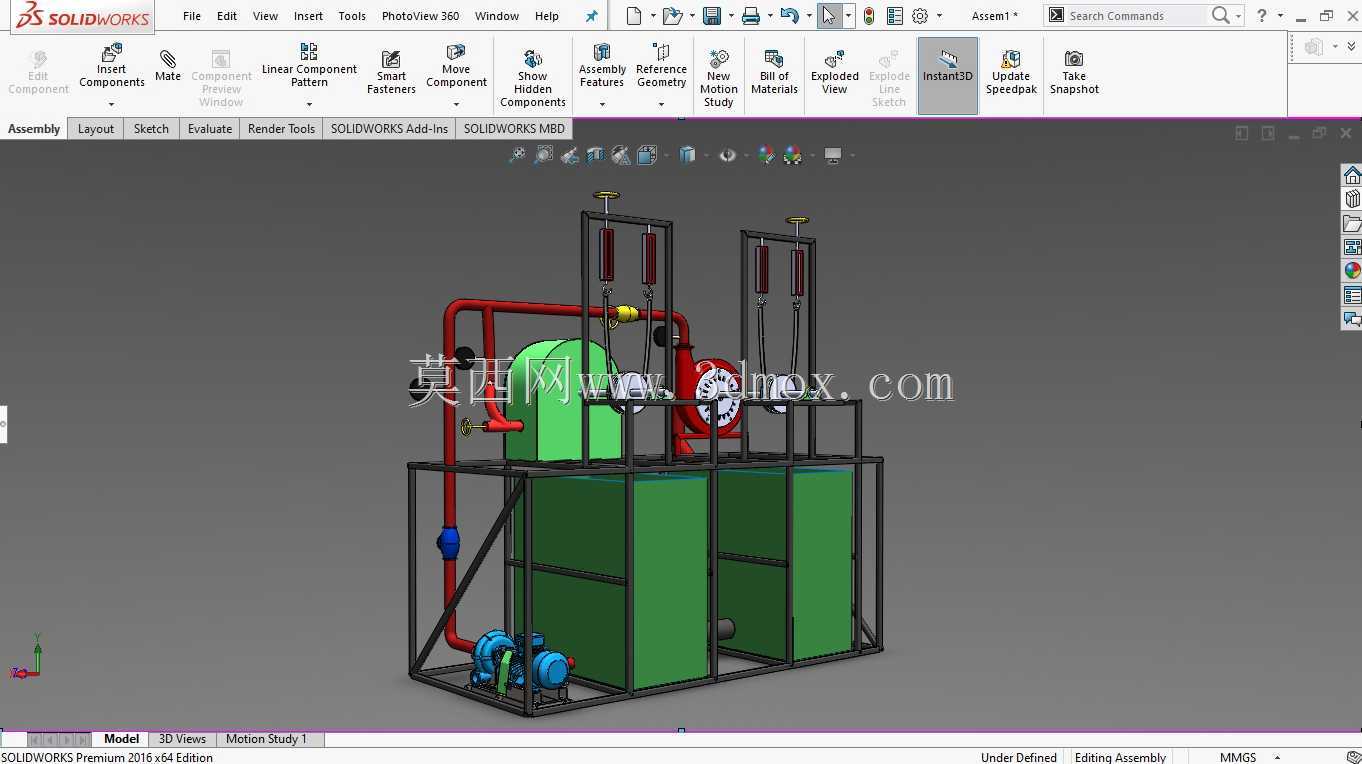

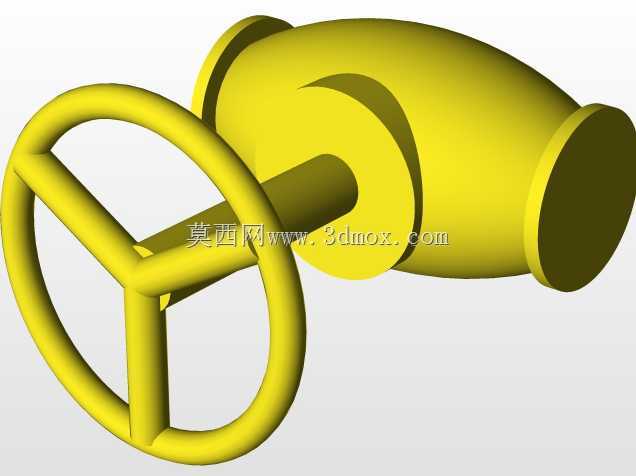

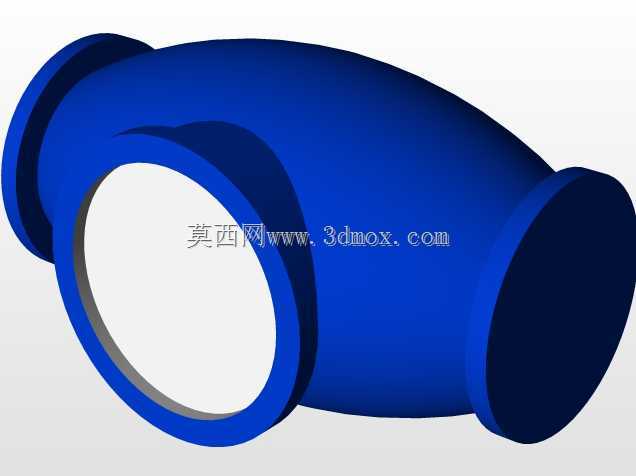

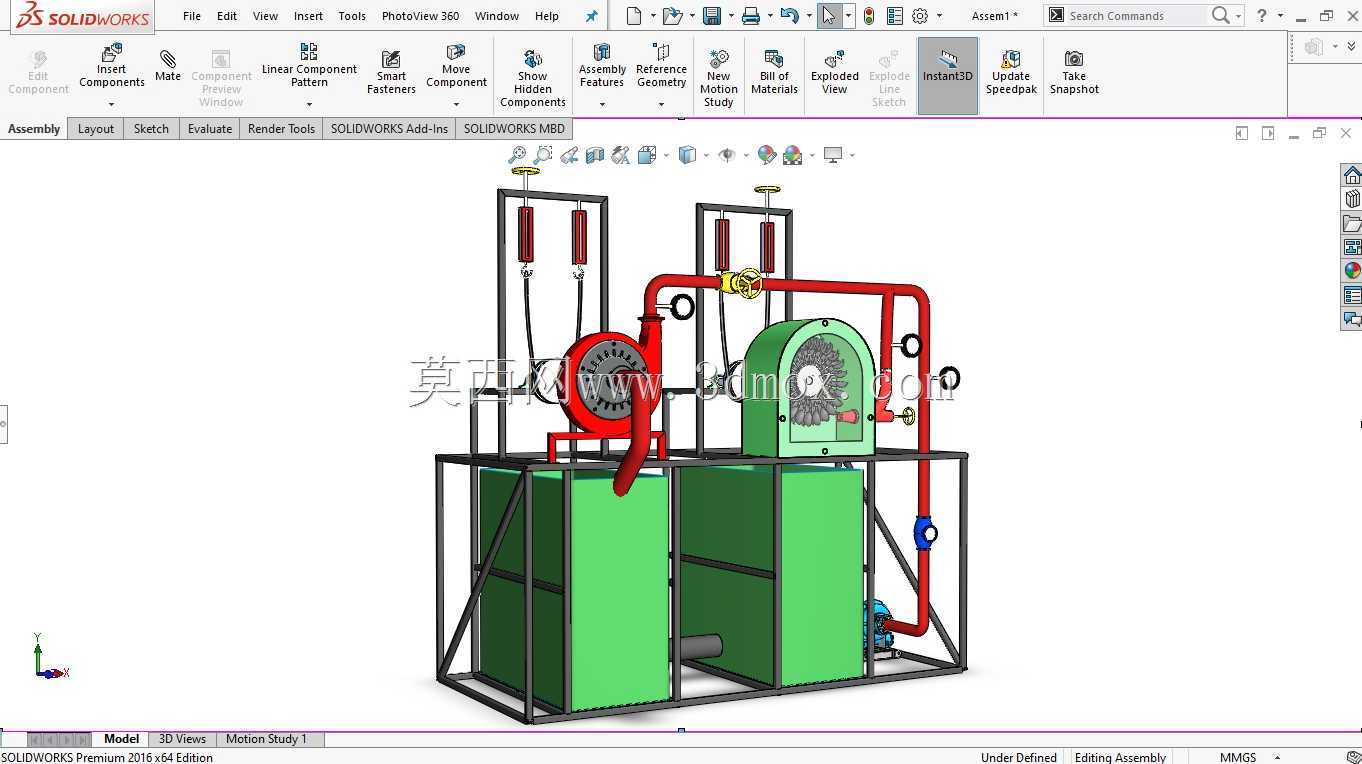

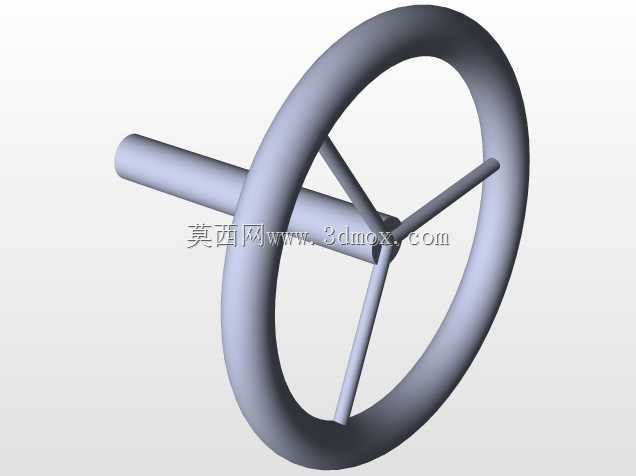

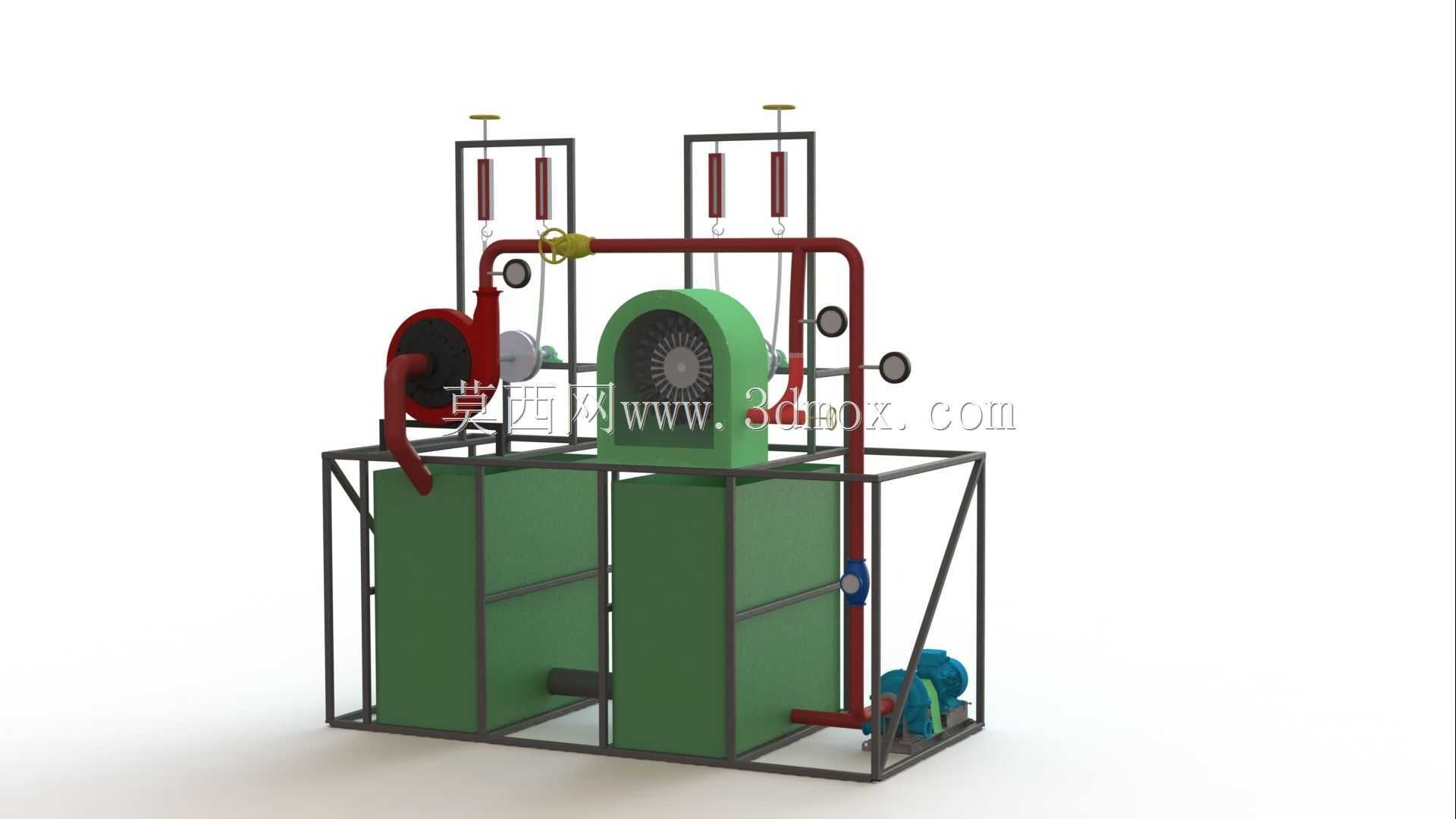

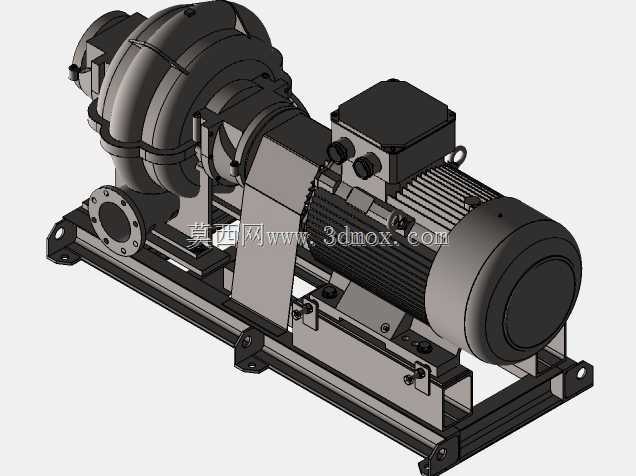

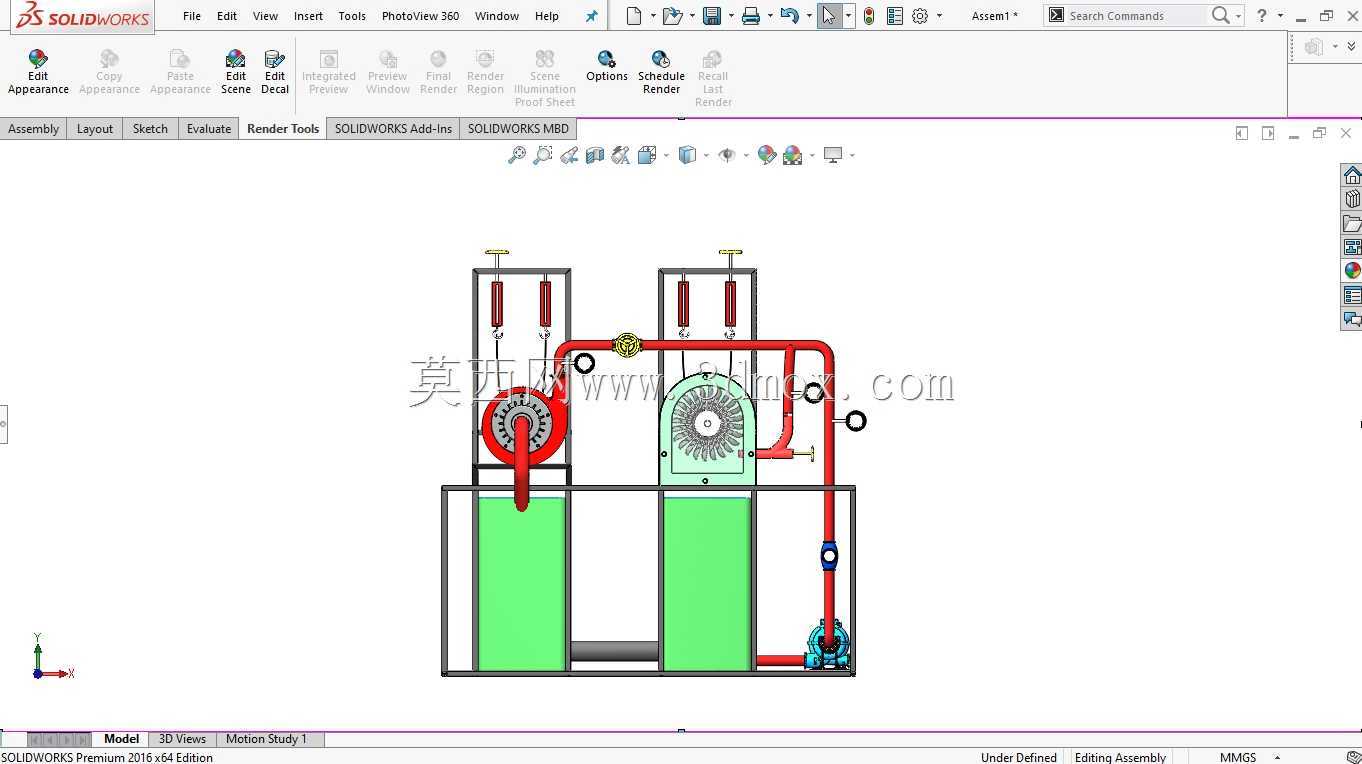

该装置是面向水力机械研发、流体力学教学场景打造的冲击式水轮机性能测试实验平台，主要应用于高校能源动力类专业的流体机械原理实验教学、中小型水轮机研发阶段的涡轮水力性能验证场景，可完成不同进水压力、不同流量工况下的涡轮输出扭矩、转速、能量转换效率等核心参数的实测工作，帮助实验人员掌握冲击式水轮机的工作原理与能量转换规律，也可为小型水力发电设备的结构优化提供实测数据支撑。整套装置采用集成式撬装框架结构设计，底部为方管焊接成型的承载机架，机架内部设置两个独立的储水腔体，分别承担实验供水缓存、回水收集的功能，无需外接大型储水池即可完成闭环水循环实验，大幅降低实验场地的配套要求，机架底部预留有地脚安装孔位，整体安装边界控制在长1.8米、宽1.2米、高2.2米范围内，可直接放置于常规实验室地面完成固定，无需额外做承重基础改造。装置核心测试段为可视化外壳包裹的冲击式涡轮组件，涡轮叶轮采用曲面斗叶结构设计，可精准承接高压射流的冲击动能，将水流的动能转换为叶轮旋转的机械能，涡轮两侧预留有转速、扭矩传感器的安装接口，可直接外接数据采集设备完成实时参数采集。供水管路系统采用无缝钢管焊接成型，管路上依次配置有手动调节阀、压力表、流量调节组件，可精准控制进入涡轮喷嘴的进水压力与流量，模拟不同水头下的水轮机工作工况，管路顶部设置有排气组件，可在实验启动前快速排尽管路内的残留空气，避免气蚀现象影响测试精度。装置侧部配置有离心式供水泵，可将储水腔体内的水体加压后输送至喷嘴位置，实验完成后的尾水可通过回流管路直接回到储水腔体，实现水资源的循环利用，整套管路的连接位置均采用法兰密封结构，可承受最高0.6MPa的实验供水压力，无渗漏风险。装置顶部设置有两组立式参数测量仪表，可直观显示管路内的压力、液位参数，方便实验人员在操作过程中实时读取工况数据，整体结构布局紧凑，操作侧预留有足够的操作空间，实验人员可在装置正面完成所有阀门调节、参数读取操作，无需绕转到设备侧方，符合人体工程学的实验操作要求。
