改进型十字滑块联轴器结构设计

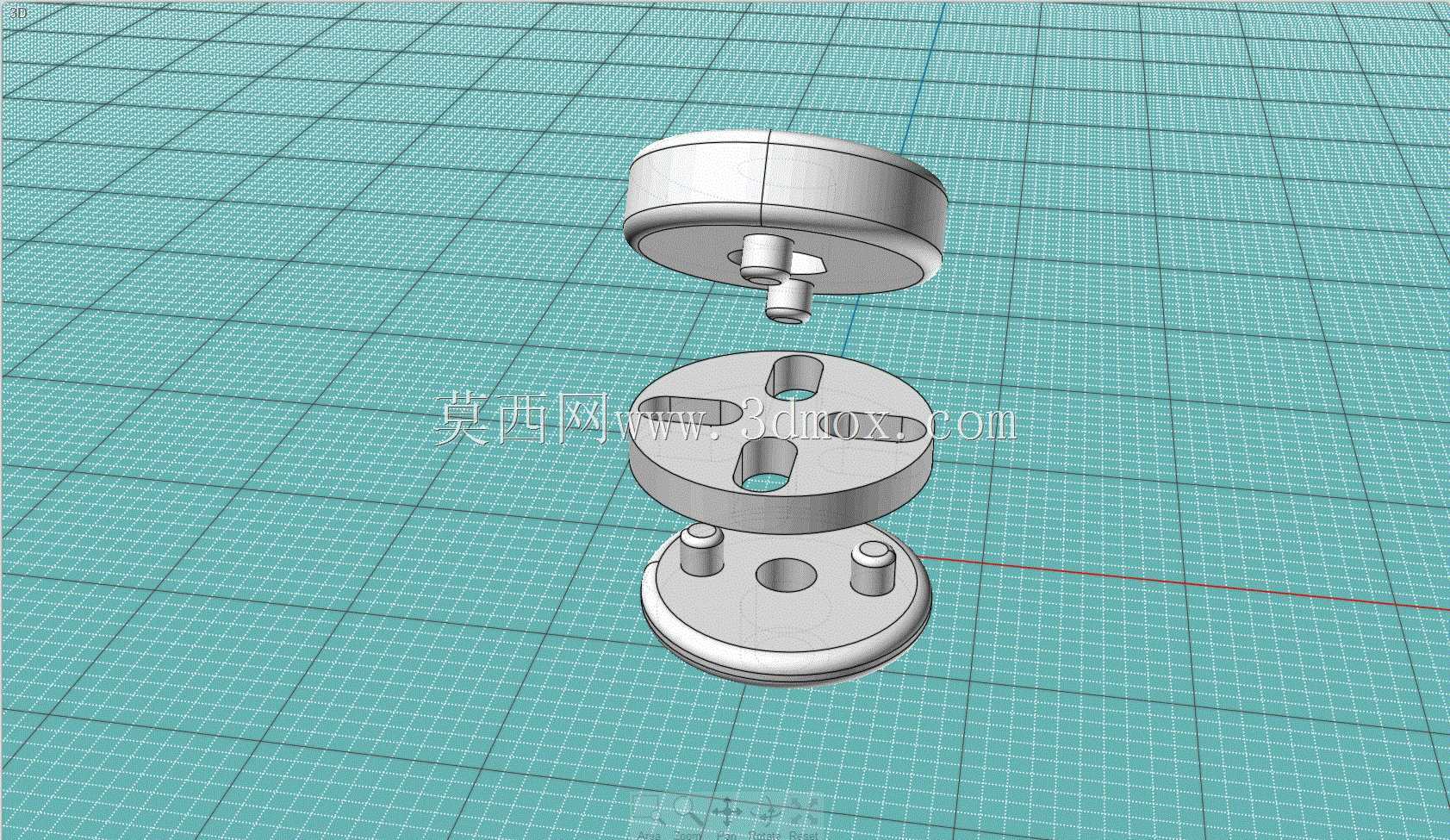

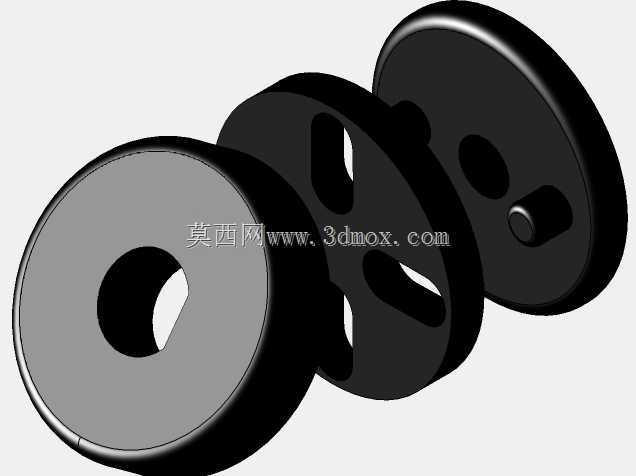

这款改进型联轴器主要应用于存在一定径向偏移、角向偏移的两轴传动场景中，常见于轻工输送设备、小型自动化生产线、桌面级加工设备、精密检测仪器的动力传输环节，用来弥补安装过程中两轴无法实现绝对同轴带来的传动卡滞、额外负载、轴承磨损等问题，相比传统Oldham联轴器，它在结构可靠性、传动平顺性、拆装便捷性上都做了针对性优化。从实际用途来看，它承担着主动轴与从动轴之间的扭矩传递作用，同时可以抵消两轴之间因加工误差、安装偏差、运行受力形变、基座沉降带来的不同轴问题，避免刚性连接下轴件、轴承、动力源输出端承受额外的交变弯矩，有效延长整套传动系统的使用寿命。在功能特性上，这款联轴器采用三段式分体结构，上下两个端盘分别与主动轴、从动轴通过轴孔配合加顶丝锁紧的方式固定，中间的浮动盘通过凸台与两端盘的凹槽嵌合，传动过程中浮动盘可以在两端盘之间做微小的径向滑动，以此补偿两轴的偏移量；相比传统Oldham联轴器的单凸台浮动结构，这款产品的中间盘与端盘采用多组嵌合结构配合，接触受力面更大，单位面积承压更小，传递相同扭矩时的磨损量更低，运行过程中的传动间隙更小，反向传动的空程量也得到有效控制，既保留了十字滑块联轴器补偿量大、结构简单、成本低廉的优势，又改善了传统结构易磨损、传动精度不足的问题。在设计思路上，这款联轴器没有采用传统结构中中间盘单条十字凸台的设计，而是将嵌合结构做了分散式布局，让扭矩传递过程中的受力均匀分布在多个接触面上，避免应力集中导致的凸台断裂、凹槽变形问题；同时端盘上的定位凸柱做了圆角过渡处理，减少应力集中的同时，也让浮动盘的滑动更加顺畅，不会出现卡滞问题；端盘与轴的连接采用标准圆柱轴孔加锁紧螺孔的设计，适配常规的光轴输出端，不需要额外加工键槽就能实现可靠锁紧，降低了配套轴件的加工难度。从外形尺寸与安装边界来看，这款联轴器整体为圆柱形态，整体外径控制在较小范围内，轴向总长度紧凑，安装时不需要预留过大的轴向空间，两端轴孔可适配常规的小直径动力输出轴，安装时只需要将两端盘分别固定在主动轴和从动轴的对应位置，调整好两轴的大致间距，将中间浮动盘嵌入两端盘的凹槽内即可完成装配，后期维护时不需要拆卸两端的轴件固定结构，就可以直接取出中间浮动盘检查磨损情况，更换易损件的操作十分便捷，适合在安装空间紧凑、维护操作空间有限的设备中使用。
