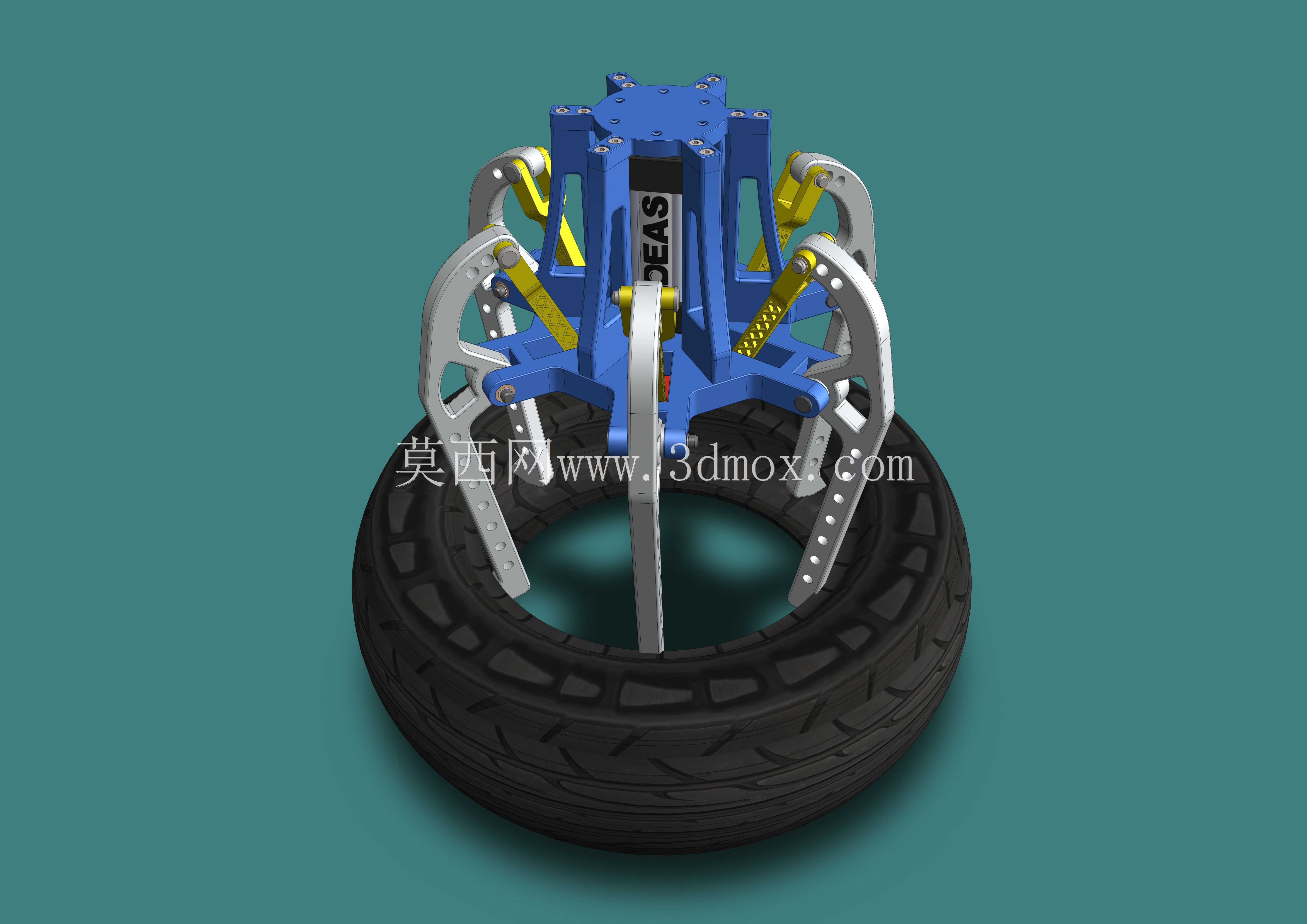

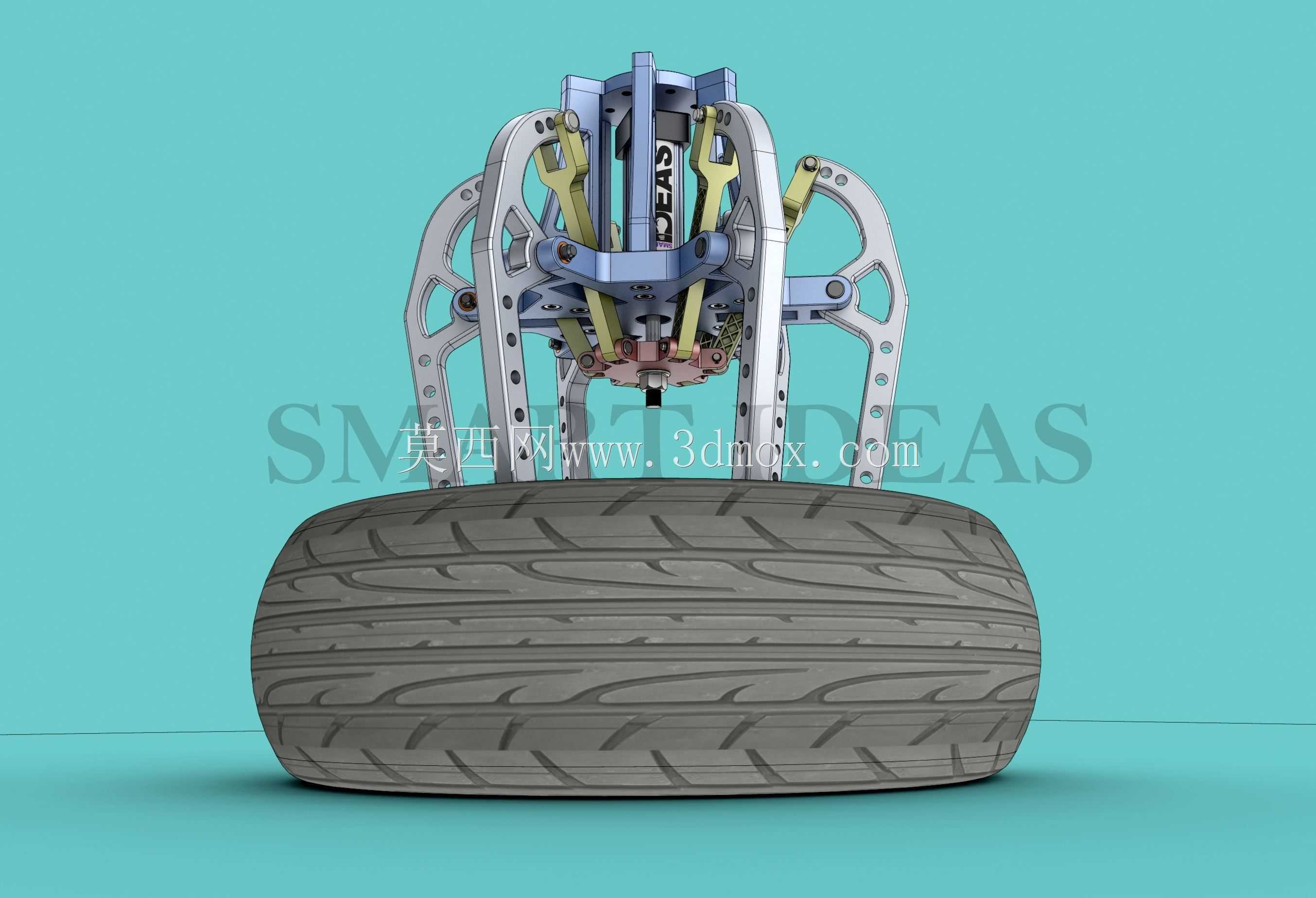

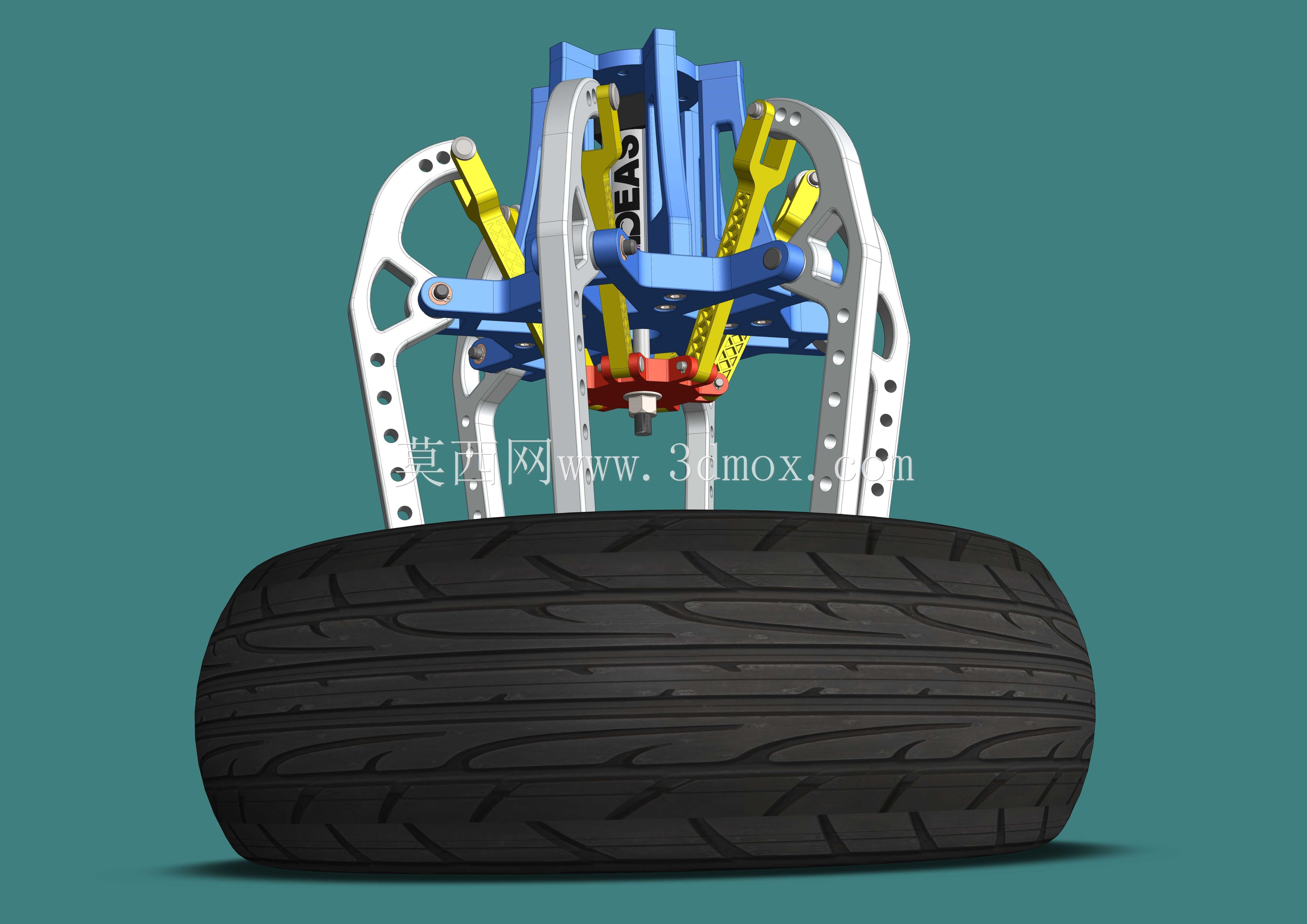

三爪式充气轮胎夹持搬运执行机构

这款三爪式充气轮胎夹持机构是面向轮胎生产、仓储、整车装配环节开发的专用末端执行工装，主要适配工业机器人或自动化桁架设备的末端安装，解决充气轮胎在流转过程中抓取易变形、定位难、夹持不稳的行业痛点。在轮胎制造工厂的硫化下线、成品仓储分拣、汽车总装车间的轮胎上线工位，这类夹持机构可替代传统人工搬运，适配不同规格的乘用车子午线充气轮胎，完成轮胎从输送线到堆垛位、从料架到装配工位的精准移载作业。

从功能特性来看，该机构采用三爪同步收拢的夹持逻辑，三个夹爪沿圆周方向均匀分布，夹持时爪部贴合轮胎胎侧与胎圈的过渡区域，避免直接挤压胎面花纹造成外观损伤，同时夹爪内侧预留了柔性接触的安装位，可加装聚氨酯缓冲垫，进一步降低对轮胎橡胶表面的压痕风险。机构的动力采用气动驱动方案，通过中心的气动分配结构同步驱动三个夹爪的开合动作，保证各爪的夹持力均匀一致，不会出现偏载导致的轮胎脱落问题，同时气动方案响应速度快，适配自动化产线的快节拍作业需求，夹持力可通过气源压力灵活调节，适配不同重量、不同胎侧刚度的充气轮胎抓取。

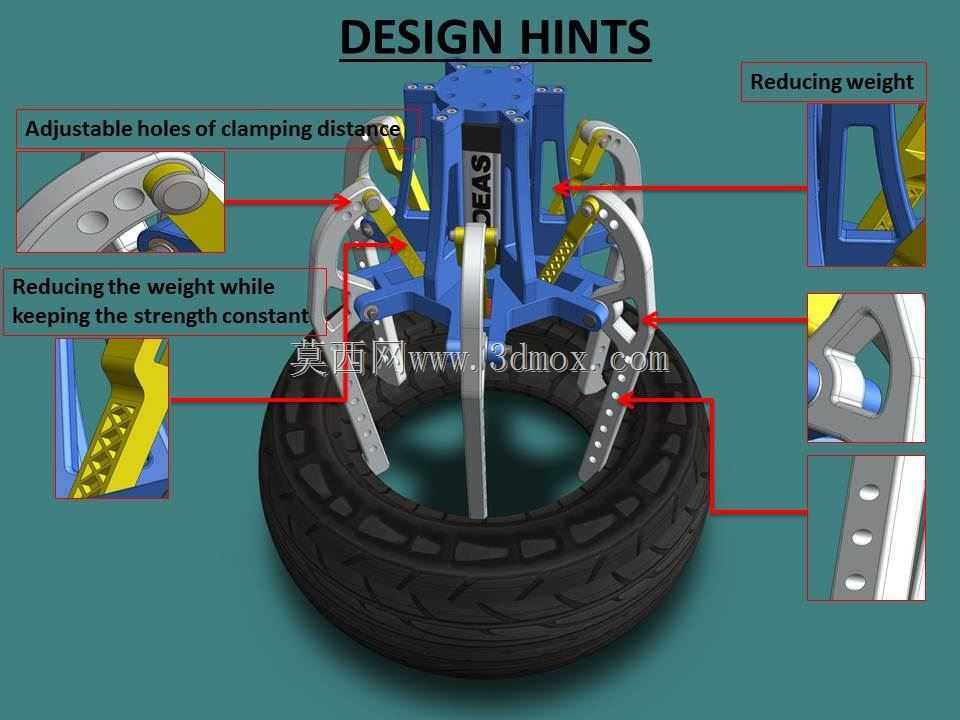

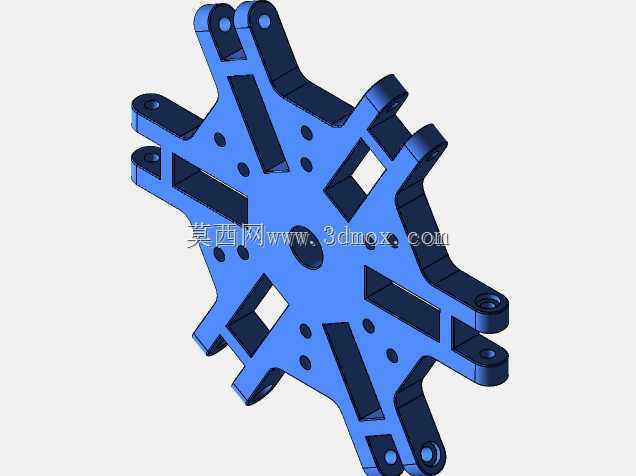

在设计思路上，该机构优先考虑了安装兼容性与作业边界，整体采用中心对称的结构布局，顶部预留标准的机器人末端法兰安装接口，可直接适配主流负载级别的工业机器人，无需额外设计转接板。夹爪部分采用了可调节的长槽孔设计，可根据待抓取轮胎的直径范围调整爪部的伸出长度，覆盖常规家用乘用车14寸到19寸的充气轮胎夹持需求，无需更换夹爪即可完成多规格产品的兼容作业。结构的受力部件采用高强度铝合金与钢制件组合的方案，在保证整体结构刚度、满足夹持承重要求的前提下，尽可能降低机构自身重量，减少对机器人负载的冗余占用。

从安装边界与尺寸适配来看，该机构收拢状态下的外径小于常规轮胎的中心孔预留操作空间，可顺畅伸入轮胎中心区域完成内撑或外夹动作，张开状态下的最大夹持直径覆盖主流乘用轮胎的尺寸范围，整体高度控制在合理区间，避免在桁架或机器人移动过程中与周边输送线、料架产生干涉。夹爪的轮廓做了圆弧过渡处理，没有尖锐棱角，既避免作业过程中刮伤轮胎橡胶表面，也能降低现场操作人员误碰的受伤风险。机构的气路走线全部集成在结构内部，没有外露的管线，在往复移动、旋转作业过程中不会出现管线缠绕、剐蹭的问题，提升长期运行的稳定性，减少日常维护的工作量。
