一体式旋转灌装封盖组合生产设备

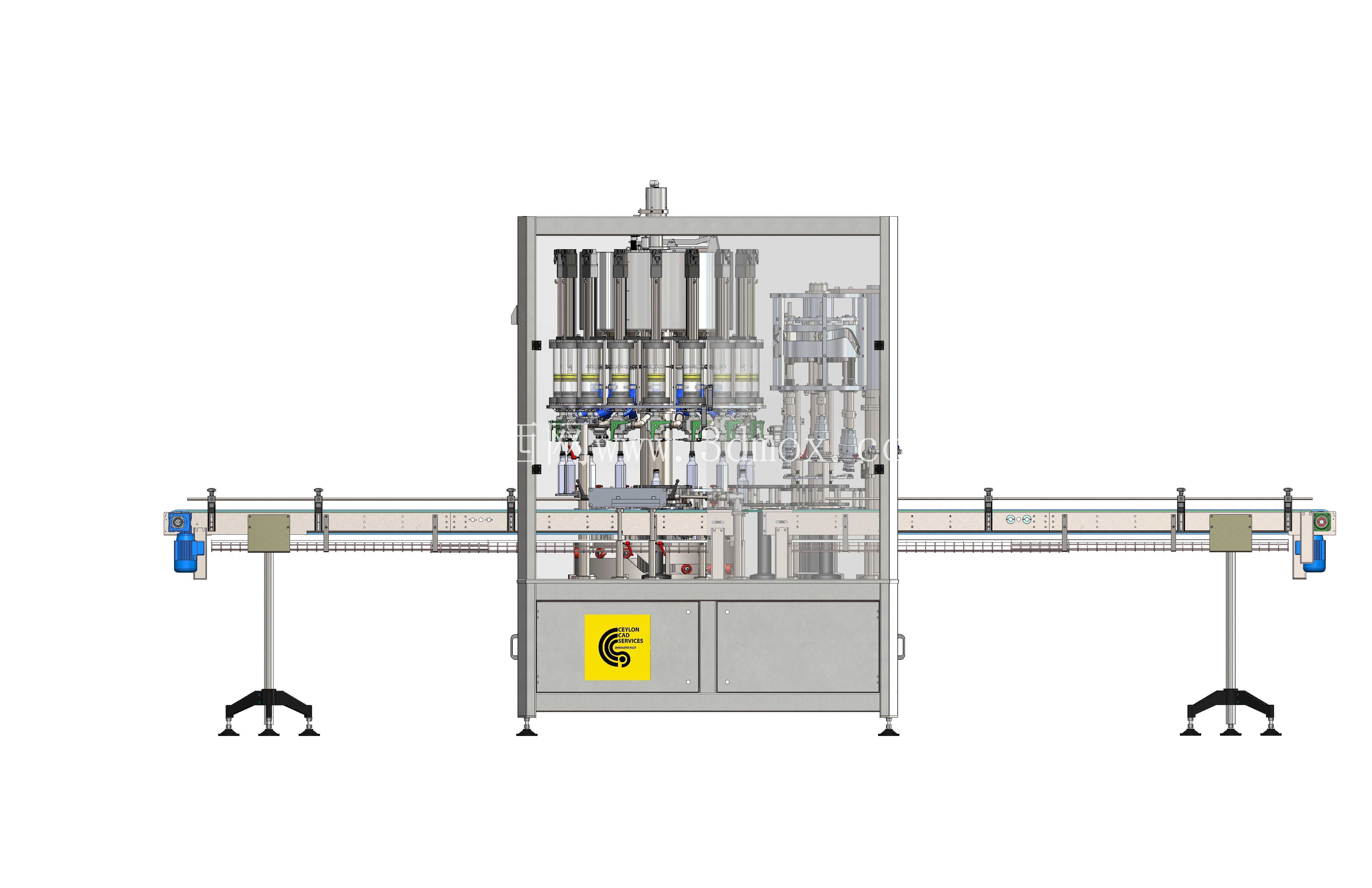

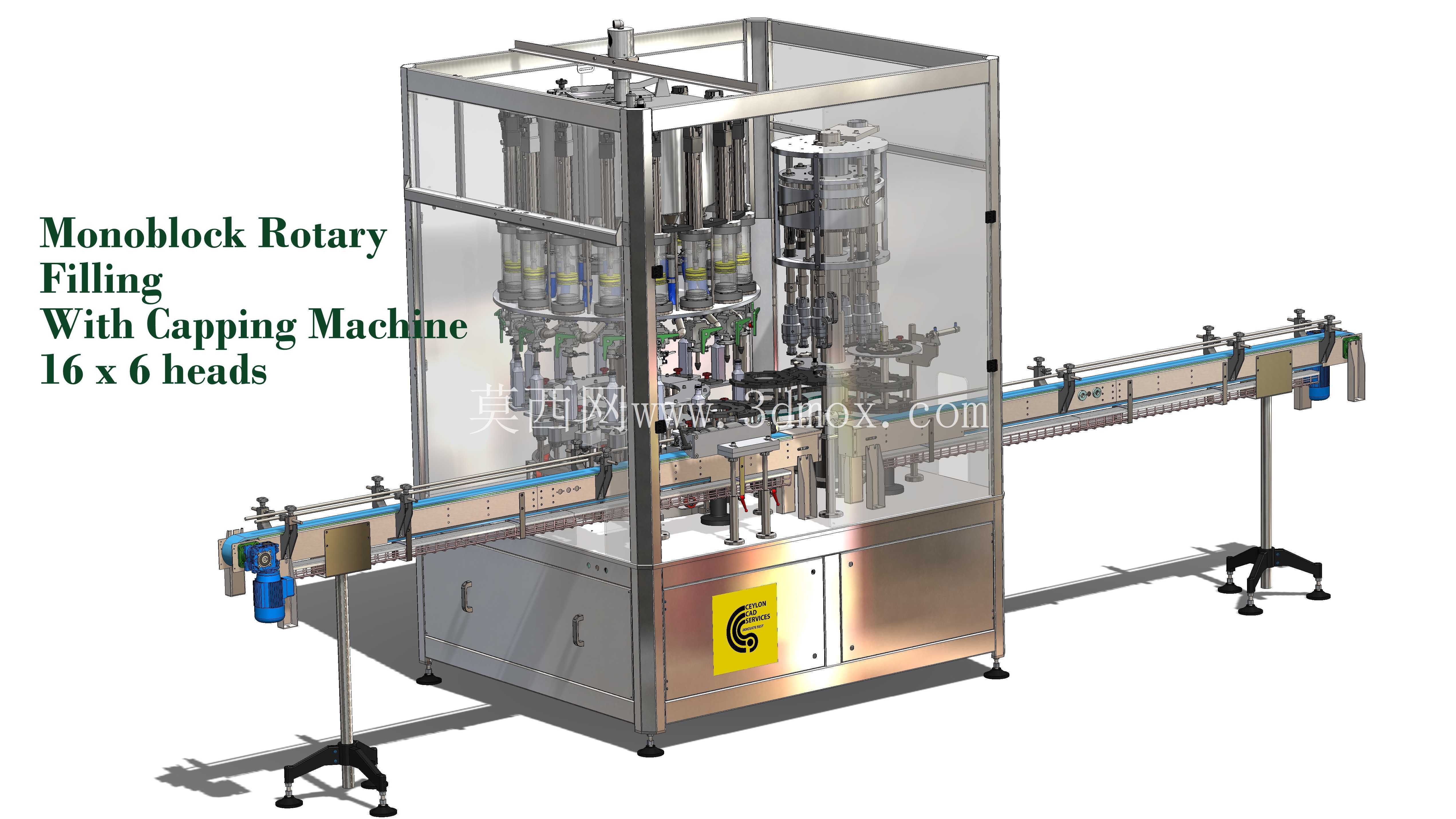

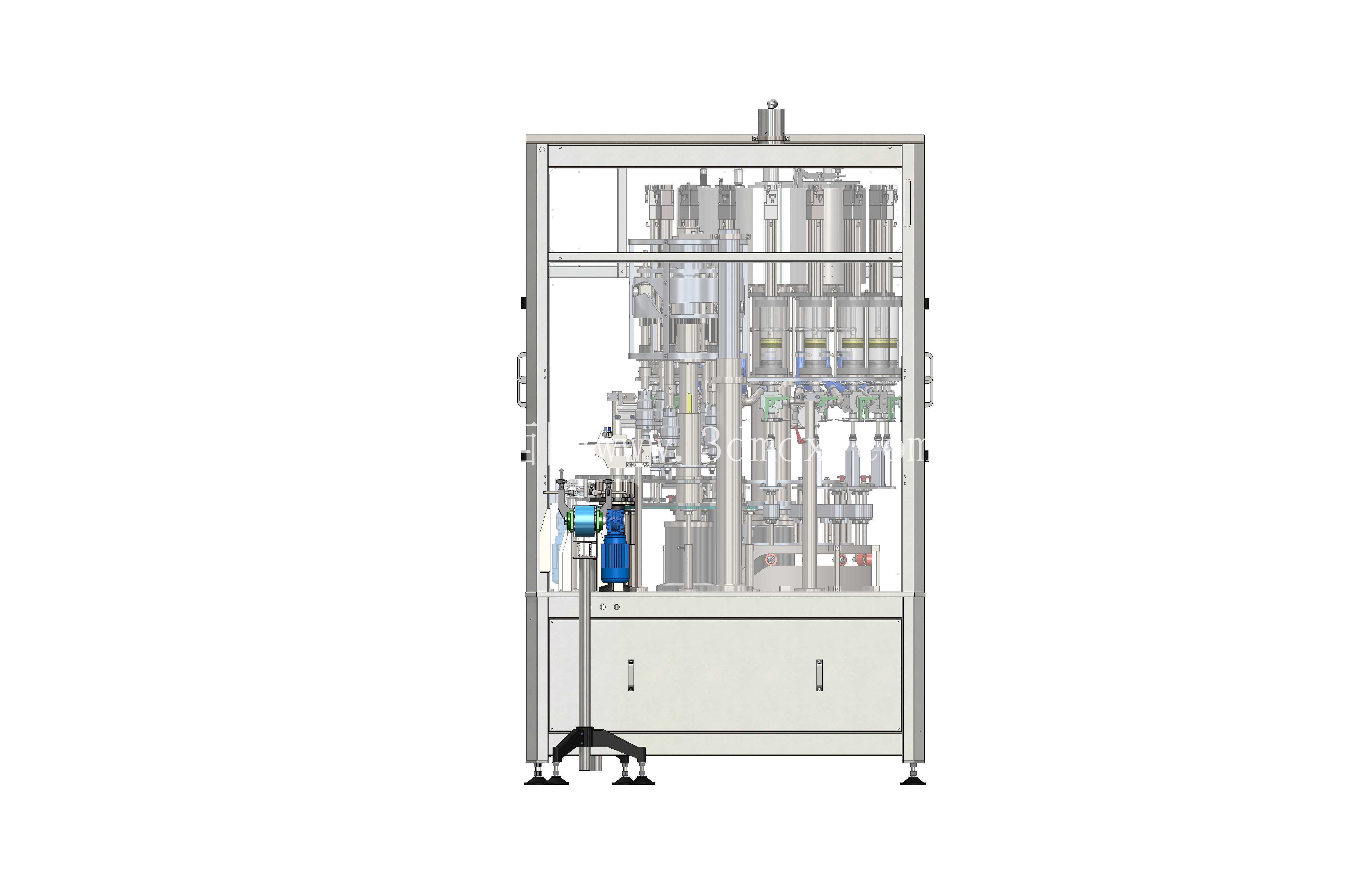

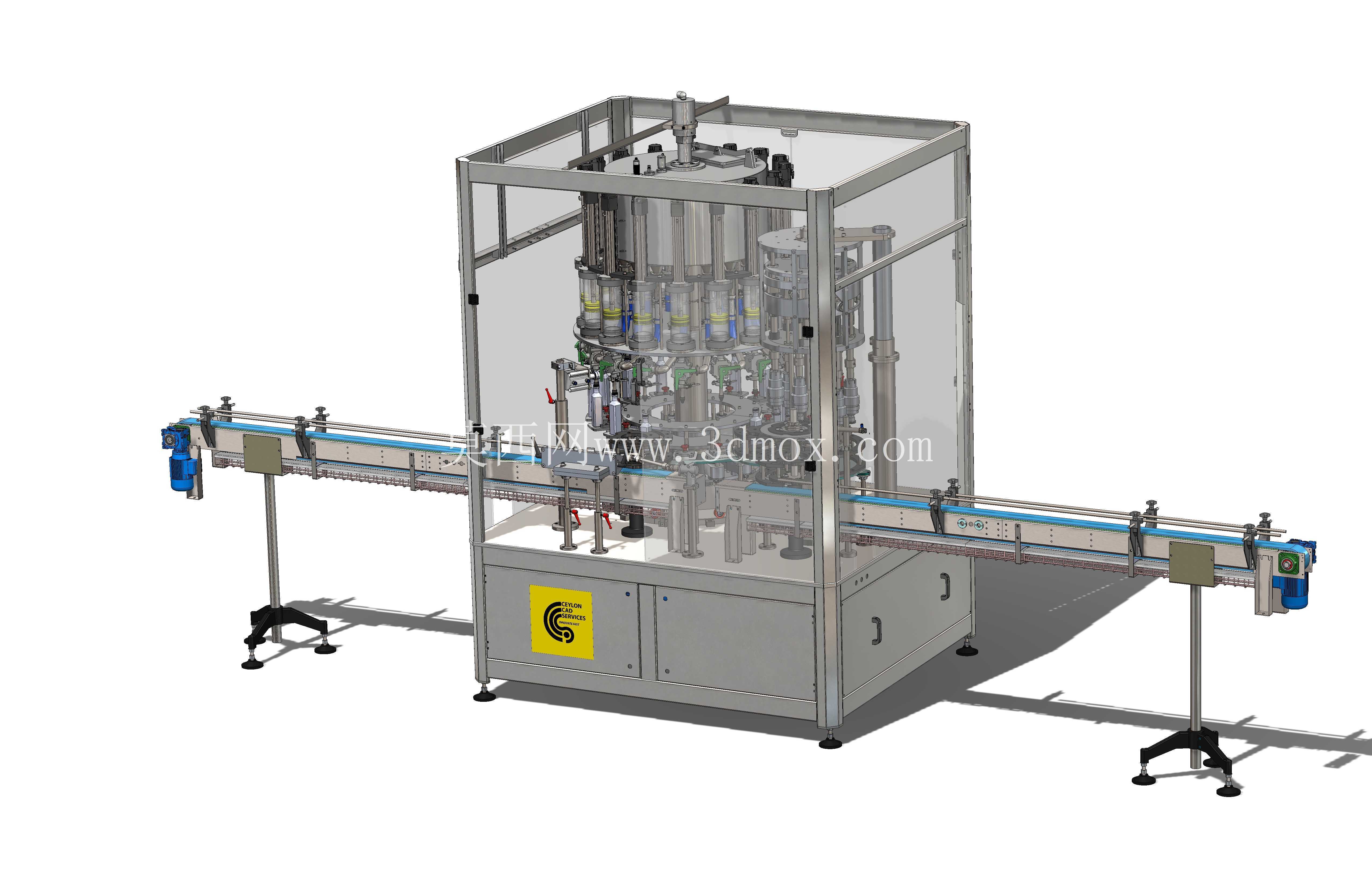

　　在瓶装快消品、日化洗护、医药制剂的量产车间里，灌装与封盖工序的衔接效率，直接决定整条产线的节拍上限，这款一体式旋转灌装封盖设备，正是针对中小规格瓶装产品的连续化生产需求设计，将灌装、上盖、旋封三个核心工序整合在同一回转台架上，省去了工序间的长距离输送转接，大幅压缩了设备占地长度，也减少了瓶身在转运过程中出现的倾翻、定位偏移问题。设备主体采用回转式多工位布局，16组灌装阀与6组封盖头沿回转盘圆周排布，瓶身通过进瓶螺杆分距后，由进瓶星轮精准送入回转工装位，随转盘做匀速圆周运动的过程中依次完成空瓶检测、定量灌装、余液吹除、上盖对位、旋盖封合、成品导出全流程，不同工位的动作时序完全匹配转盘转速，无需额外设置等待工位，单工位动作重叠度高，相比直线式排布的灌装封盖分体设备，同等产能下占地可缩减40%以上。从结构设计来看，设备外围采用铝型材框架搭配透明亚克力防护门，既满足车间安全生产的防护要求，也能让运维人员直观观察内部各工位的运行状态，防护门设置有安全联锁触发装置，一旦门体开启设备会立即切断回转动力并锁止转盘，避免调试过程中出现机械伤害。底部机架采用加厚碳钢焊接成型，表面做喷塑防锈处理，机架底部配置可调式减震脚杯，可适应车间地面0-15mm的高度差，安装时无需额外浇筑预埋基础，调整脚杯高度即可保证转盘水平度偏差控制在0.2mm/m以内，避免高速回转时出现工位偏移、灌装量不均的问题。进瓶与出瓶段采用平顶链板输送结构，链板宽度可根据瓶身直径做适配调整，输送线两侧设置可调式导向护栏，护栏通过星型把手固定，换产时无需工具即可快速调整护栏间距，适配直径50-120mm、高度150-350mm的圆形、方形塑料瓶或玻璃瓶。灌装工位采用等压灌装原理，灌装阀配置液位检测探头，针对不含气的水剂、粘稠度低于1000cp的膏体都可实现定量灌装，灌装阀的升降行程可通过调节螺杆手动调整，适配不同高度的瓶型，避免灌装头距离瓶底过高导致液体溅出、或是距离过近刮擦瓶内壁。封盖工位集成了理盖送盖、挂盖、旋盖三个动作，旋盖头采用磁力扭矩结构，可根据瓶盖材质与密封要求调整旋紧扭矩，扭矩控制精度可达±5%，既避免扭矩过小导致密封不严漏液，也防止扭矩过大拧坏瓶盖螺纹、损伤瓶身。设备的动力传动系统集中布置在机架下部腔体，主回转电机采用变频调速，可根据前端产线的产能需求在3000-12000瓶/小时的区间内无级调整转速，各工位的凸轮轨迹采用精加工淬火钢件，耐磨性能优异，长期高速运行下的轨迹磨损量低于0.1mm/年，可减少长期运维的配件更换成本。气路与液路管线全部沿机架内部的走线槽布置，外露管线采用波纹管防护，避免车间清洗时的水液飞溅腐蚀管线，同时也让设备外部更整洁，减少卫生清理的死角，符合食品、医药类生产车间的卫生管理要求。从安装边界来看，设备主体长度约2.8m，宽度约1.9m，主体高度约2.2m，进出瓶输送线的接口高度统一为900mm，可直接对接车间现有同高度的输送线体，无需额外做高度转接，设备上方需要预留至少500mm的检修空间，方便后期更换灌装阀、调整旋盖头组件，侧面需要预留800mm的通道供运维人员操作调试、清理设备内部的残留污渍。在实际产线适配中，这款设备可单独作为核心灌装单元使用，也可前端对接理瓶机、洗瓶机，后端对接贴标机、喷码机、装箱设备，组成完整的瓶装产品全自动生产线，相比分体式设备，一体式的结构减少了多设备间的同步控制信号交互，降低了电气系统的故障点，日常运维时只需对主回转盘的轴承、凸轮槽定期加注润滑脂，检查灌装阀的密封胶圈磨损情况即可，维护难度更低，适合中小批量多品种的瓶装产品生产场景，换产时只需更换对应瓶型的星轮导板、调整护栏宽度与灌装行程，单批次换产调整时间可控制在1小时以内，能很好适配柔性生产的需求。
