吉他造型多功能刻度扳手创意结构

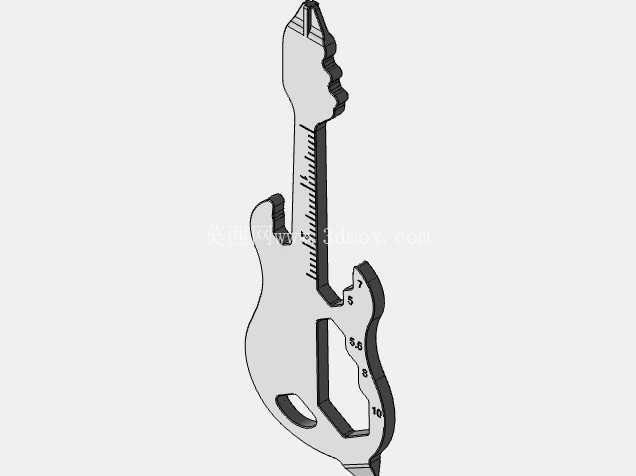

　　该结构以日常手工维护、户外应急、装配工位辅助和创意工具展示为主要应用场景，整体将开口扳手、刻度测量、局部夹持与便携悬挂功能整合在一块薄板状零件上。外形采用电吉他轮廓作为主体语言，琴头区域延伸为扳手工作端，琴颈侧缘布置连续刻度，琴身下部开设不同规格的卡口与挂孔，使工具在满足基础操作的同时具备较强识别度。

　　从实际用途看，上端齿形与开口结构可用于轻载螺母、小型紧固件或异形件的临时拧动；侧边刻度能够在现场划线、粗略比对、板材定位和简单长度确认时提供参考；琴身区域的多个卡口对应不同尺寸边界，可承担简易量规、开口扳手或辅助定位片的作用。底部长圆孔兼顾悬挂收纳与穿绳携带，适合工具箱挂板、墙面工具板、背包外挂以及展示架陈列。

　　结构设计上，零件采用平面轮廓为主的薄板构型，加工思路接近激光切割、水切割或线切割后再做边缘倒角。外轮廓曲线需要连续顺滑，吉他腰身的内凹区域不能形成过窄颈部，否则在扳拧受力时容易出现应力集中。扳手开口处应保留足够宽厚的承力截面，齿形根部建议设置小圆角，避免热处理或日常使用时从尖角位置开裂。刻度线沿琴颈直边排布，读数方向与握持方向一致，使用者在单手取用时即可快速确认尺寸。

　　建模时应优先绘制完整外轮廓草图，再通过拉伸形成等厚实体。轮廓中的曲线段可采用样条或圆弧逼近，但需要保证相邻曲线相切，减少后续加工中频繁变速造成的边缘质量波动。刻度线不宜只作为贴图处理，若用于真实加工，可在实体表面建立浅凹槽或刻印特征；若仅用于渲染展示，则应保持线条间距统一、数字方向一致。琴身下部的多功能卡口需要围绕常见紧固件尺寸建立参数化关系，开口宽度、卡口深度和外侧补强宽度应联动调整，避免某一规格开口过大而削弱周边材料。

　　外形边界方面，整体呈细长立式布局，长度明显大于宽度，最宽区域集中在吉他琴身下半部，最窄受力区域位于琴颈与琴头过渡处。安装和收纳时需按长条形工具预留空间，厚度方向占用较小，适合多片叠放或插入工具袋。上端扳拧端的开口方向与主体轴线接近一致，施力时握持点应尽量落在琴身宽大区域，以降低细长段弯曲风险。底部挂孔中心到外边缘需保留足够安全距离，挂孔直径与板厚、材料强度相匹配，不能为了追求外观而把孔边压得过薄。

　　功能分区在模型中表达得比较明确：琴头负责咬合与拧动，琴颈负责线性测量和视觉引导，琴身负责多规格卡口、握持和悬挂。若进入实物制造，材料可选择中碳钢薄板并进行淬火回火，齿形与开口工作面增加局部硬度；若面向文创展示或轻量使用，也可采用不锈钢或铝合金板材，通过表面喷砂、阳极氧化或激光打标提升外观质感。边缘处理应去除锐边，尤其是扳手开口、刻度侧边和挂孔内壁，防止操作时划伤手部。

　　从结构校核角度看，这类工具不能替代重型扳手，主要定位于轻载、快取和多场景辅助。扳拧过程中，最大弯矩通常出现在琴颈过渡段和开口根部，因此这些位置的截面宽度、圆角半径和表面缺陷控制比外观曲面更关键。多功能卡口之间的隔墙需要保持合理厚度，相邻开口过近时会形成薄弱桥接，反复受力后可能产生永久变形。刻度区域虽然不直接承担主要扭矩，但也应避免在刻线位置制造深而尖锐的沟槽，以免形成疲劳裂纹起点。

　　在三维建模交付或二次设计时，应重点检查外轮廓闭合性、刻度等距关系、卡口尺寸标注、挂孔位置以及整体对称性。曲面造型可以保留吉他造型的夸张比例，但工作端尺寸必须服从工具功能，不能让装饰曲线侵入扳手咬合面。对于需要出工程图的场景，建议补充板厚、材料、热处理硬度、开口公差、边缘倒角和表面处理要求；对于渲染展示场景，则可通过金属材质、轻微倒角高光和刻度刻印细节体现薄板五金件的真实加工感。
