球磨机动力传导传动机构三维设计

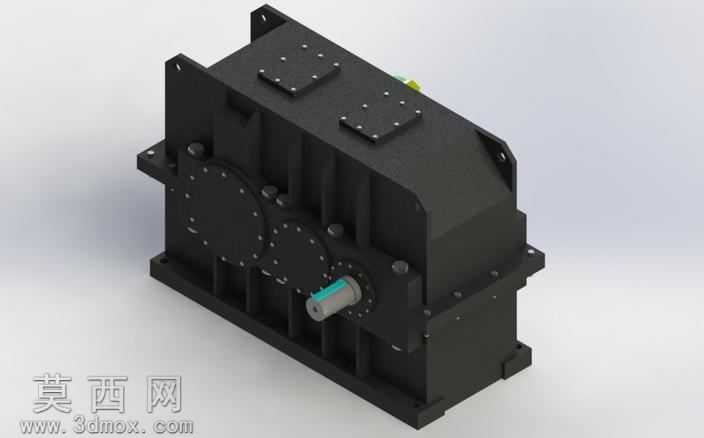

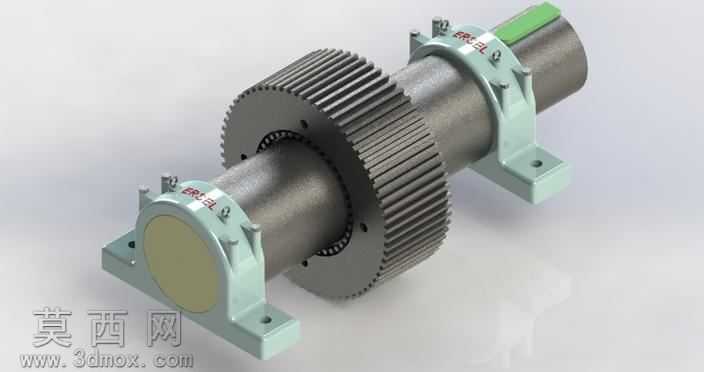

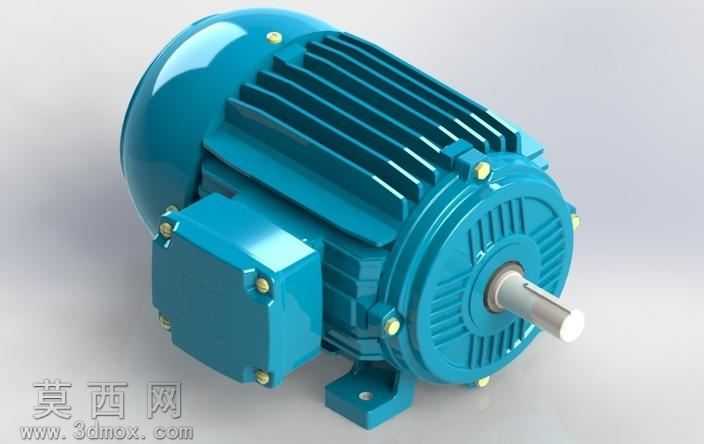

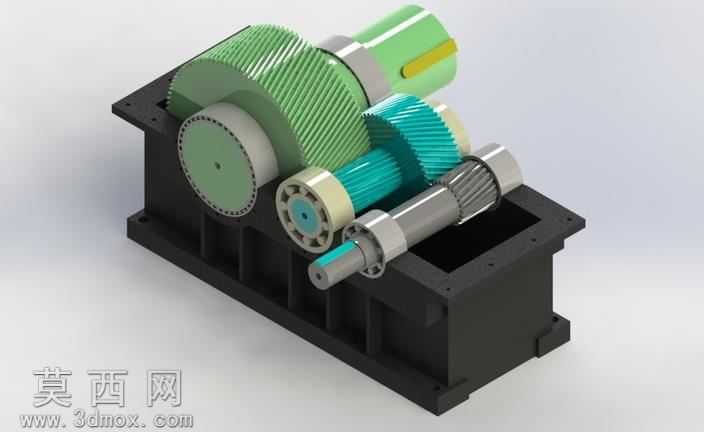

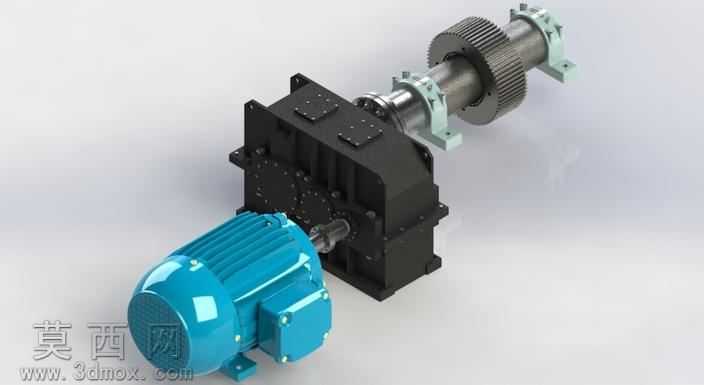

本作品为球磨机配套的动力传导传动机构三维建模成果，建模过程中严格遵循机械传动设计的规范逻辑，以SolidWorks为核心建模工具完成全参数化三维构建，从动力输入端到负载输出端的每一处结构都经过尺寸校核与装配干涉验证。建模初期先梳理整套机构的动力传递路径，明确驱动电机、减速箱体、传动齿轮组、输出轴组件四大核心模块的装配层级，先完成各标准件与非标零件的单独建模：驱动电机部分按照工业三相异步电机的真实外观与安装尺寸构建，还原了电机壳体的散热筋结构、接线盒造型、端盖安装止口的细节特征，赋予电机壳体亮蓝色金属漆材质，端盖与输出轴赋予哑光金属材质，还原真实工业电机的视觉质感。减速箱体部分采用实体拉伸、切除、阵列等特征完成建模，还原了箱体的加强筋结构、轴承安装孔位、密封端盖的安装槽、箱体拼接的螺栓孔位，箱体表面赋予黑色磨砂铸铁材质，螺栓等紧固件赋予镀锌亮面金属材质，区分不同零件的材质属性。传动部分重点构建了行星齿轮传动结构与输出端的大直径传动齿轮，齿轮建模过程中严格按照模数、齿数、压力角等参数生成渐开线齿形，还原齿面的啮合细节，齿轮与传动轴之间的键连接、轴承支撑结构都做了精细化还原，输出轴的轴承座支架按照安装定位要求建模，赋予铸钢哑光材质，还原工业安装支座的厚重质感。整套模型完成后进行了全局装配干涉检查，确保各转动部件之间无干涉、装配关系符合实际机械装配逻辑，同时通过渲染模块调整场景光照、材质反射参数，输出高清渲染效果图，清晰展现整套传动机构的结构布局与部件细节。该传动机构的设计思路围绕通用化动力传导需求展开，不仅可适配球磨机的动力传输场景，也可根据实际负载需求调整参数后适配其他需要大减速比、大扭矩输出的工业设备，整套模型结构完整，各零件可单独导出用于工程图生成、运动仿真分析等后续工作，为同类传动机构的设计优化提供了可参考的三维数字化模型基础。
