发电机定子装配用工装夹具结构设计

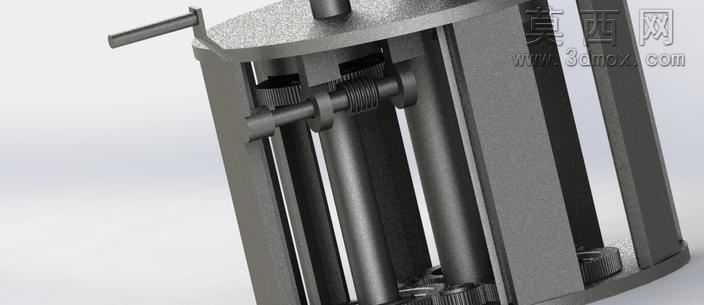

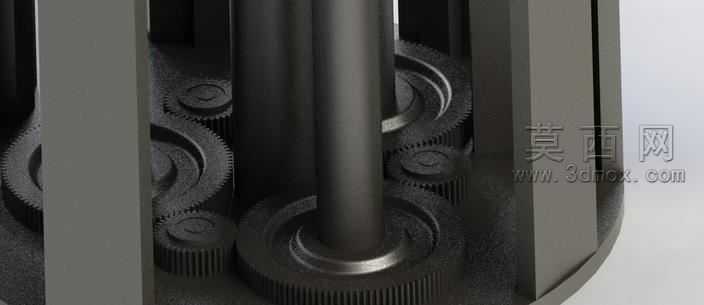

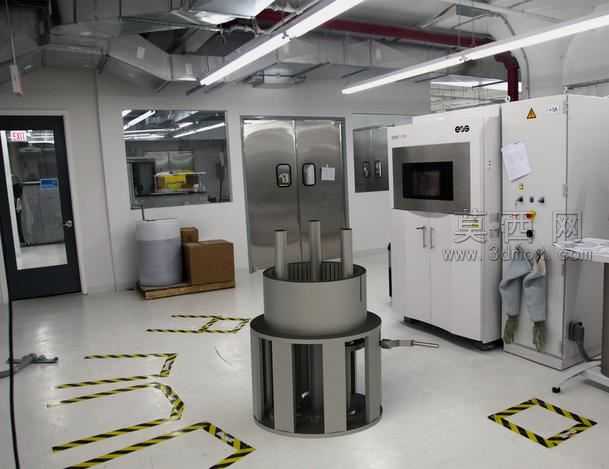

本作品为发电机定子装配工序专用的工装工具机三维设计，建模过程采用SolidWorks完成全参数化特征构建，首先基于定子铁芯的叠压尺寸、绕组嵌装的操作空间需求完成整体框架的基准定位，将工装分为下部支撑基座与上部定位筒体两大核心模块。下部支撑基座采用环形框架式结构，周向均匀分布三处竖向支撑肋板，肋板之间预留充足的操作避让空间，方便操作人员完成定子绕组的端部整理、绝缘件安装以及紧固件锁紧作业，基座底部设置水平调节支脚结构，可适配车间不同平整度的地面工况，保证工装整体的水平度，避免定子装配过程中出现同轴度偏差。上部定位筒体与下部基座采用同轴心装配设计，筒体内径与定子铁芯的外径采用间隙配合公差，既保证定子工件放入时的顺畅度，又能将径向定位误差控制在装配允许范围内，筒体顶部设置三根等高定位柱，可对应定子端盖的安装孔位，实现端盖预装时的快速对位，减少人工找正的时间成本。材质配置方面，支撑框架部分选用工业常用45号钢材质，在渲染表现中赋予哑光金属漆质感，清晰呈现焊接结构的焊缝细节与机加工面的平整特征；与定子工件直接接触的定位面采用尼龙衬垫材质，渲染时表现为低光泽的浅灰色非金属质感，避免工装硬接触划伤定子铁芯的硅钢片表面与绕组绝缘层。设计思路围绕定子装配的实际工序痛点展开，传统定子装配多采用简易垫块支撑，工件易晃动、定位精度差，且操作空间受限，本工装通过同轴定位结构保证定子与后续装配的转子之间的气隙均匀度，周向开放式的框架结构摒弃了传统封闭工装的遮挡问题，操作人员可从多个方位同时开展嵌线、绑扎、检测等作业，大幅提升装配效率。建模过程中对所有活动配合面均做了公差校验，模拟了定子工件吊装放入、端盖对位、转子穿装的全工序动作，确保工装各部位无结构干涉，同时对工装的承重能力做了结构力学仿真验证，保证支撑肋板的厚度与基座的结构强度可满足不同功率等级定子工件的承重需求，避免长期使用出现结构变形影响装配精度。渲染场景还原了车间实际使用环境，将工装放置于洁净生产车间的环氧地坪上，搭配周边的生产设备做场景参照，直观呈现工装的实际尺寸比例与应用场景，模型的所有零部件均做了分层管理，可直接导出工程图用于工装的实际加工制造。
