工业筛分设备配套焊接操作平台结构

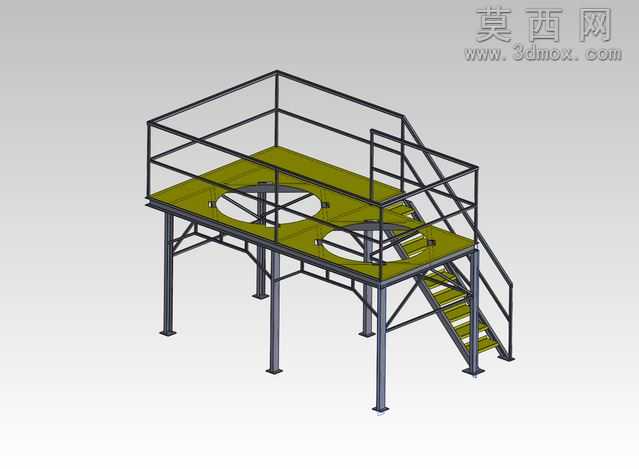

本模型为工业筛分作业场景配套的焊接式操作平台三维设计成果，建模阶段严格遵循钢结构焊接构件的设计规范，采用自底向上的建模逻辑完成全结构搭建：首先完成平台主体承载框架的参数化建模，依据平台额定承载需求设定主支撑立柱的截面规格、横梁的排布间距，所有型材交接位置均还原真实焊接坡口的衔接结构，未做简化省略处理；随后完成平台台面的建模，台面采用防滑花纹钢板材质设定，对应筛分设备安装位置精准预留两个圆形设备安装洞口，洞口边缘设置加强围边结构，保障设备安装后的结构稳定性；之后同步完成附属结构建模，包含平台周边的安全防护栏杆，栏杆采用横竖型材交错排布的标准工业防护结构，栏杆高度、横杆间距均符合工业操作平台的安全设计要求，侧面配套的斜向钢梯采用等步距踏步设计，踏步表面做防滑纹理处理，梯段两侧设置连续扶手，梯身与平台主体、地面支撑位置均设置加固斜撑，消除结构受力薄弱点。材质与渲染阶段，针对不同构件做差异化材质区分：主支撑框架、栏杆、梯架采用哑光深灰色工业钢材材质，还原热轧型钢的表面质感；平台台面、梯步采用醒目的黄绿色工业防滑涂层材质，模拟现场设备操作区的安全色涂装效果；渲染过程中采用均匀的工业场景布光，清晰呈现各构件的连接关系、结构层次，无过度光影特效干扰结构表达。设计思路上，该平台以功能性为核心导向，整体结构采用全焊接连接形式，减少现场螺栓装配的工序，提升结构整体刚性；支撑立柱底部设置方形接地板，预留地脚螺栓安装位，保障平台安装后的水平度与抗侧移能力；平台下方预留充足的设备安装与维护空间，可满足筛分设备主机、配套管路的安装排布需求；防护结构的设计充分考虑现场作业的安全需求，避免人员高处坠落风险，梯段的坡度、踏步尺寸均符合人体工程学要求，方便操作人员上下通行与日常设备巡检作业。
