球磨机用硬齿面减速机齿轮箱结构设计

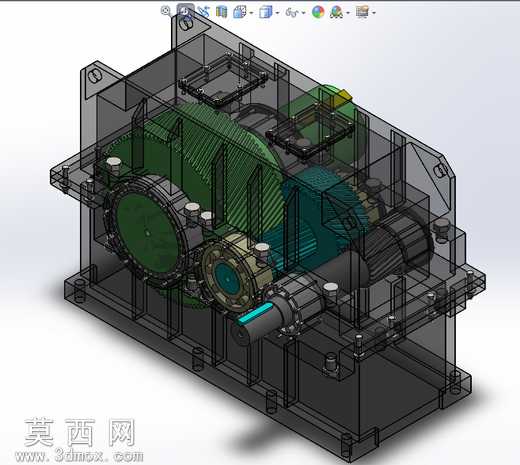

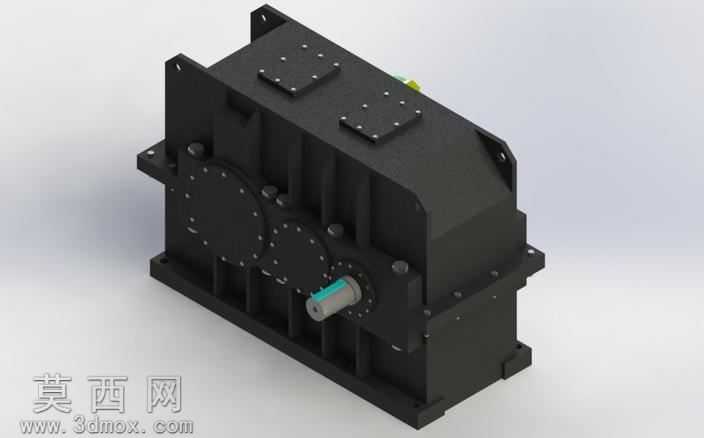

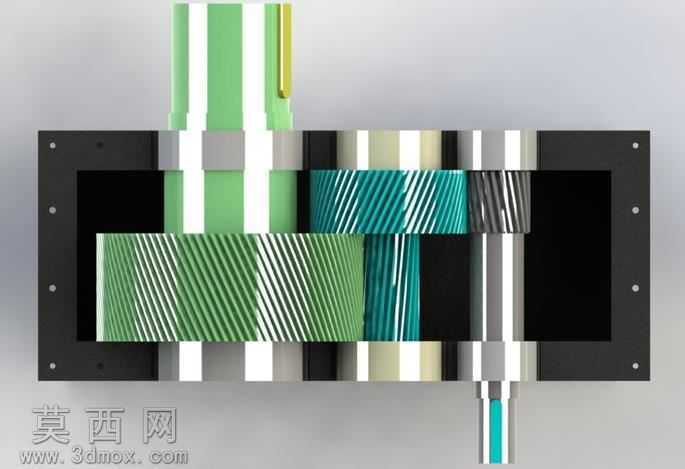

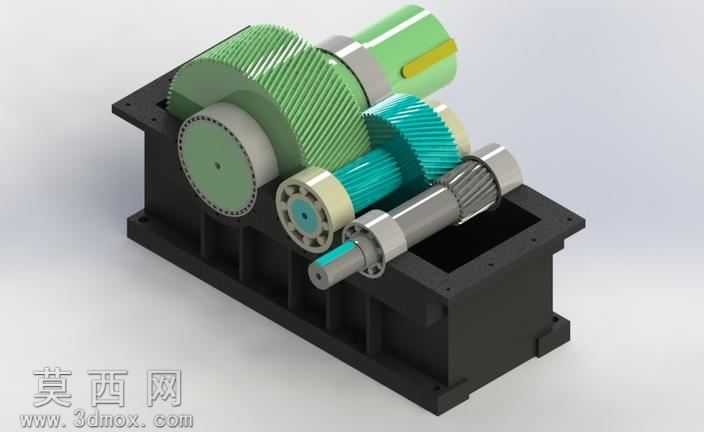

本作品为适配球磨机工况设计的减速机齿轮箱三维模型，采用SolidWorks完成全参数化建模，通过透明化箱体材质渲染直观呈现内部传动结构布局。建模过程中先依据球磨机重载、低转速、大扭矩的运行工况完成传动方案选型，确定采用多级圆柱齿轮传动的结构形式，逐级计算各级齿轮的模数、齿数、齿宽、螺旋角等核心参数，保证传动比匹配球磨机的工作转速需求，同时满足硬齿面齿轮的接触强度与弯曲强度校核要求。模型构建阶段对箱体内的各级传动齿轮、传动轴、轴承、端盖、密封件、紧固件等所有零部件进行1:1精准建模，对齿轮的齿廓曲面、轴肩定位结构、轴承安装位、箱体加强筋、观察窗、吊装孔、油位检测结构等细节做了完整还原，未省略任何装配相关的配合特征。材质渲染环节，对外部箱体采用半透明工程塑料材质设置，既保留箱体的外形轮廓特征，又可清晰透视内部传动链的排布；对内部传动齿轮采用金属质感的深绿色涂装区分，传动轴、轴承等回转部件采用金属银灰材质，密封件、紧固件采用对应材质的色彩区分，不同部件的材质质感差异清晰，可直观分辨各零件的功能属性。装配阶段严格按照实际减速机的装配流程添加配合约束，保证各级齿轮的啮合间隙符合设计规范，传动轴的同轴度、轴向定位精度满足传动要求，所有可动部件均保留正确的运动自由度，可直接用于后续的运动仿真、干涉检查工作。设计过程中充分考虑了齿轮箱的润滑需求，在箱体底部预留了合理的储油空间，对齿轮的浸油深度做了适配性设计，同时在箱体对应位置设置了密封结构，避免运行过程中出现润滑油渗漏问题；箱体外部的加强筋结构经过布局优化，可在保证箱体结构刚度、承受重载传动冲击力的前提下，尽可能减轻箱体整体重量，降低铸件生产的材料成本。整个模型的结构设计完全贴合工业实际生产要求，可作为球磨机配套减速机设计的参考方案，也可用于机械专业课程设计、实习项目的结构演示与原理讲解。
