多臂联动铰接式机械曲柄传动构件

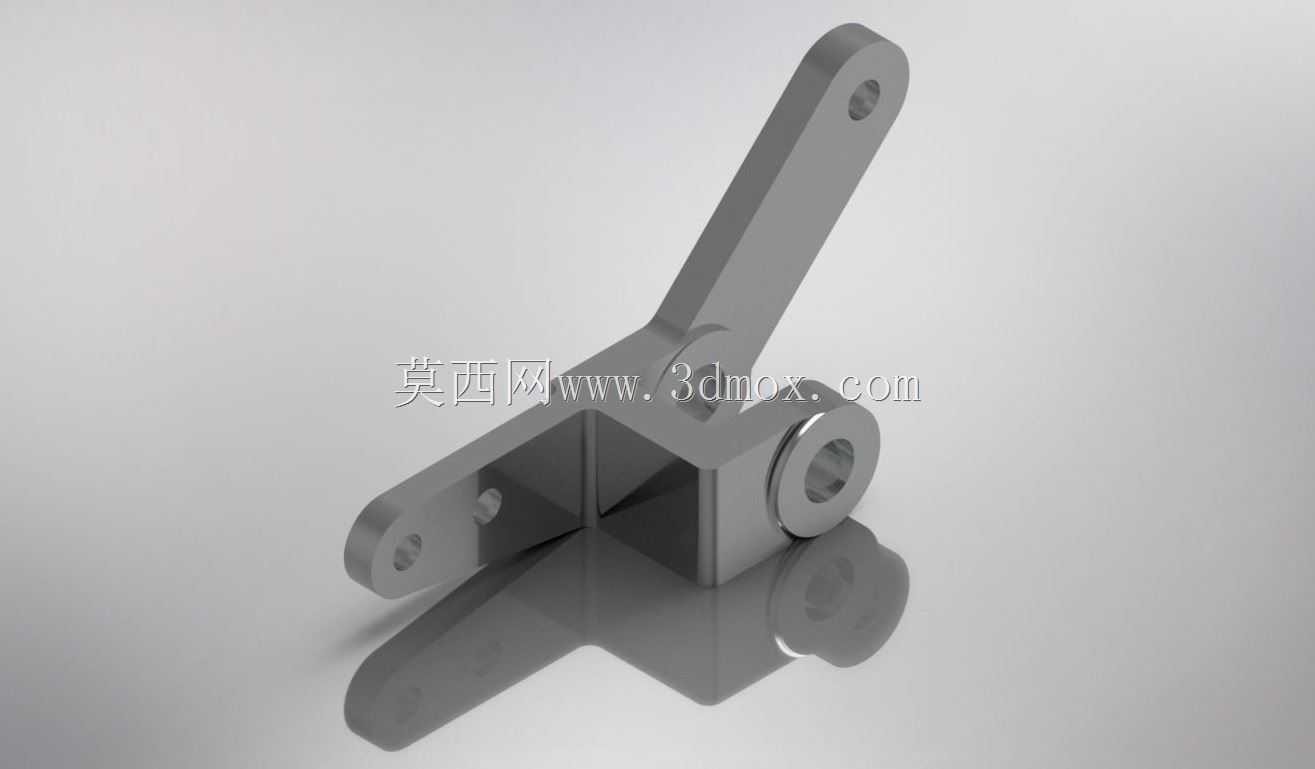

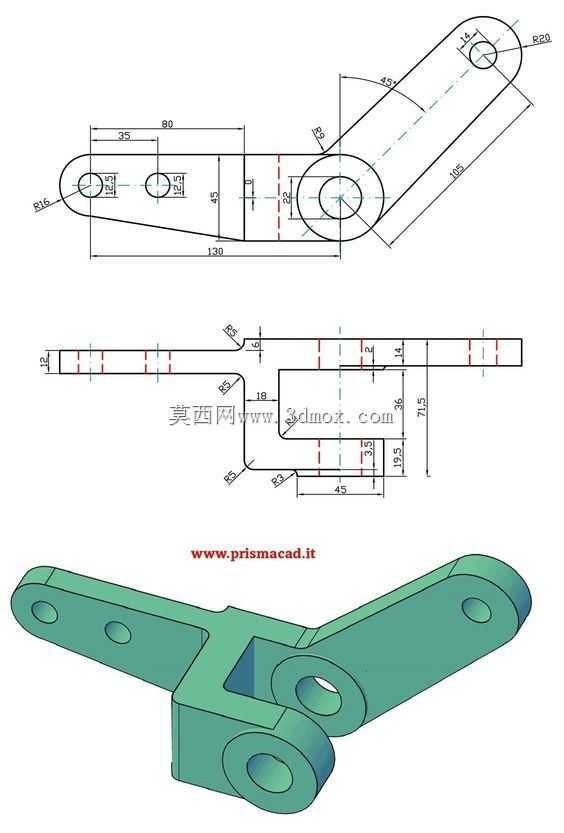

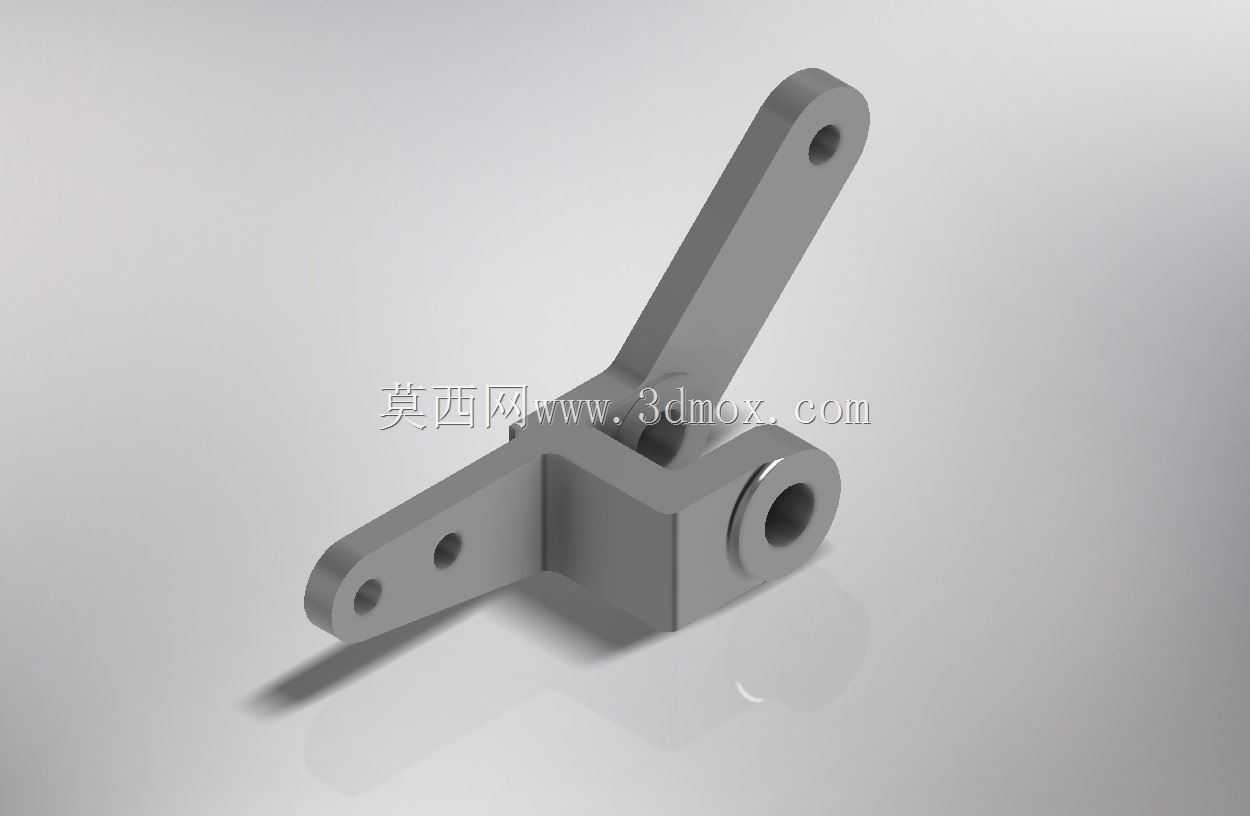

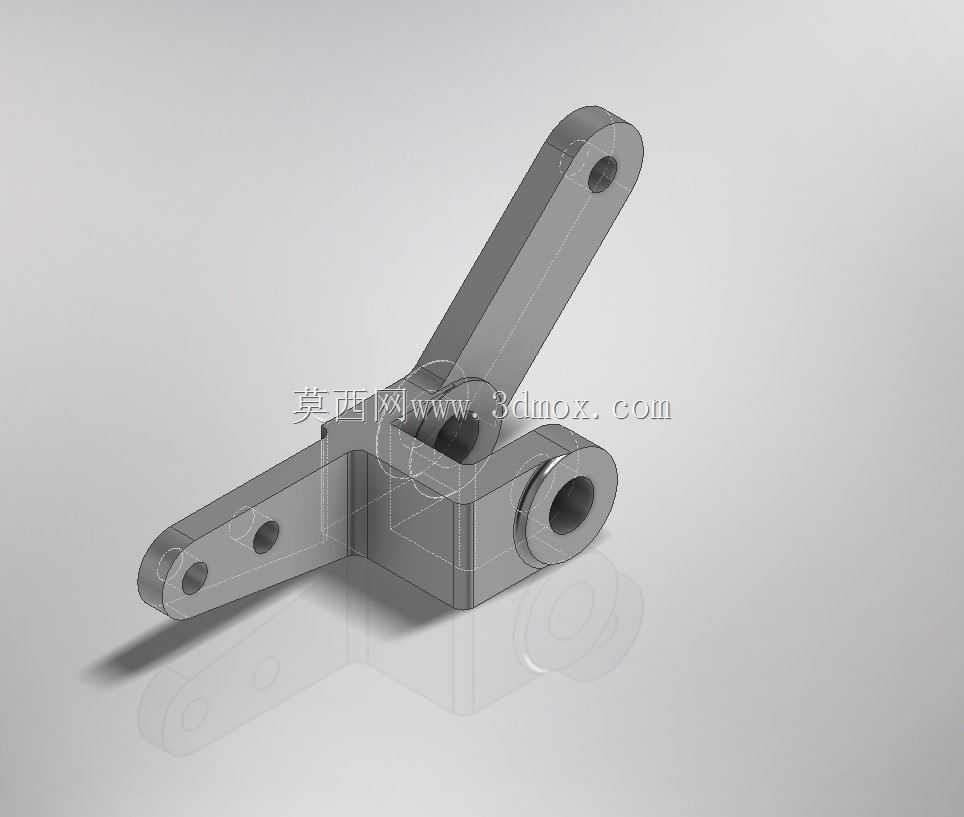

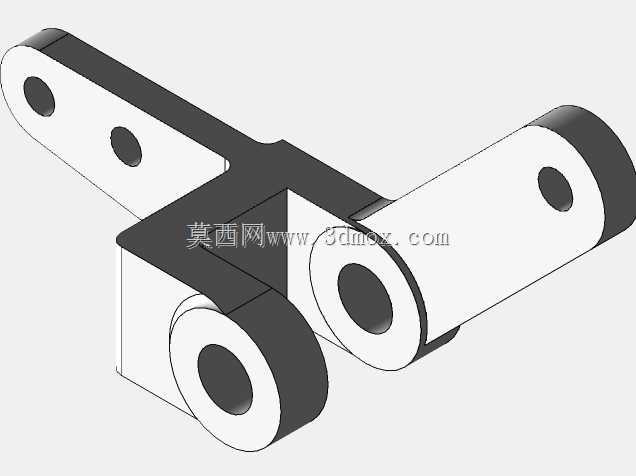

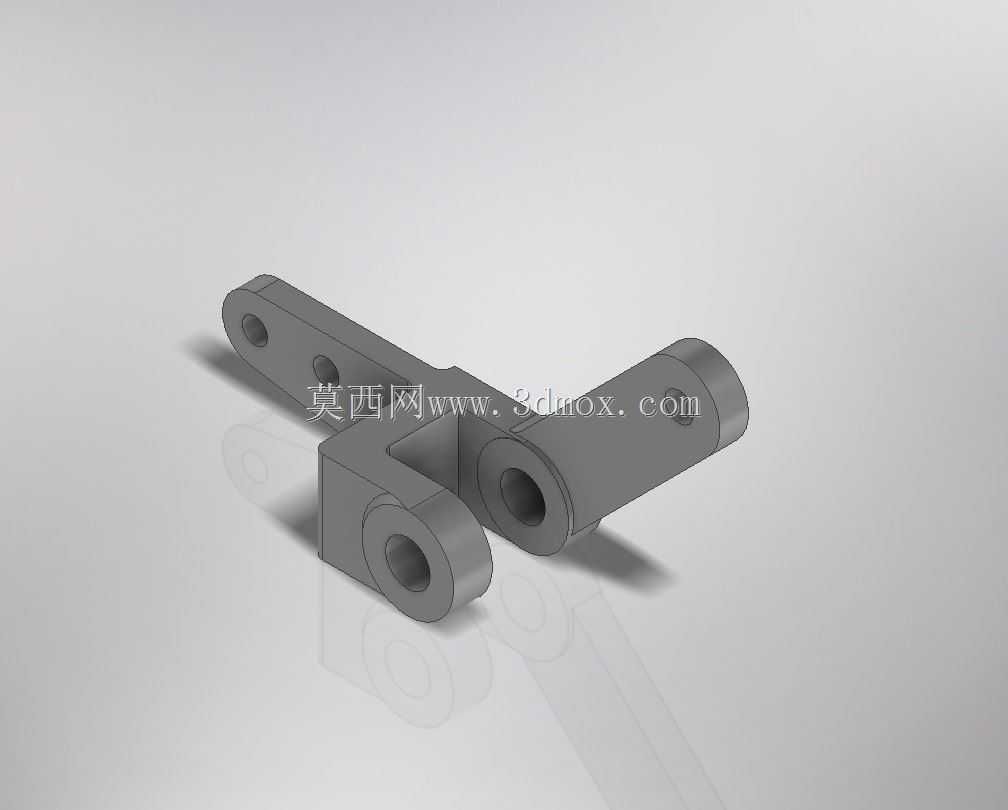

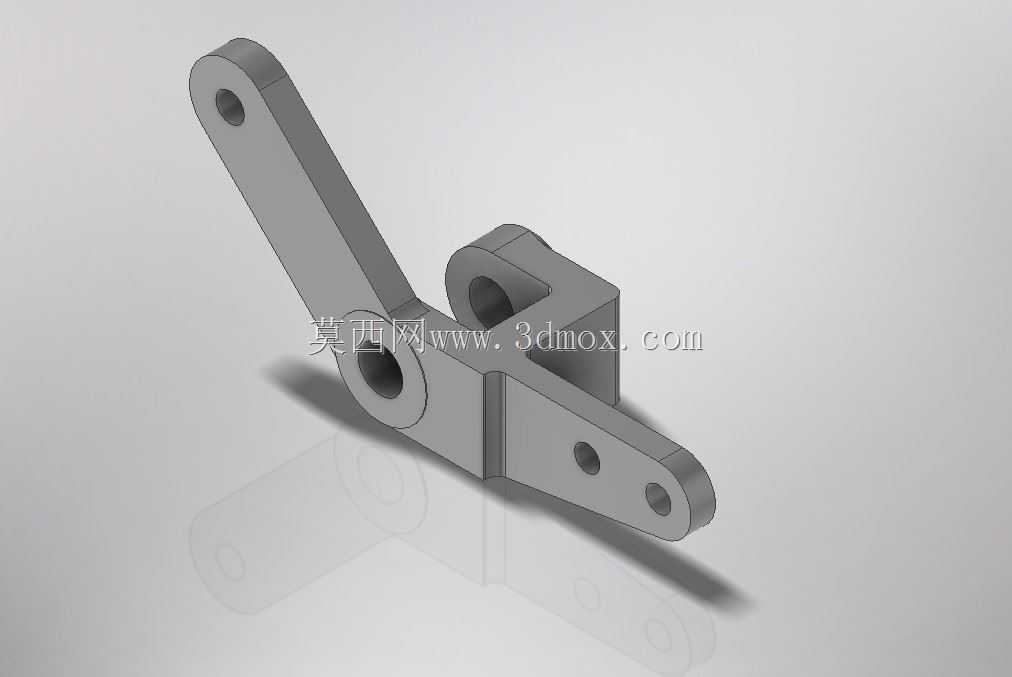

这款铰接式曲柄构件是小型连杆传动系统中的核心受力部件，广泛应用在轻工自动化设备、小型农用操作机构、手动工装夹具以及民用机械的力矩传递场景中，主要承担旋转运动与往复摆动的转换功能，能够将输入端的旋转扭矩转化为摆臂端的定角度往复动作，也可反向将摆臂的手动扳动输入转化为轴端的旋转输出，适配需要小行程力矩换向的轻载传动工况。从结构设计来看，构件主体采用一体化块状基座作为承载核心，基座一侧设置带通孔的轴套结构，用于与设备固定机架上的定位转轴配合，轴套内孔预留了标准衬套安装余量，可根据实际载荷需求选配铜质衬套或滚动轴承，降低长期往复转动带来的磨损，轴套的轴向长度经过优化，既保证了与转轴的配合接触面积，避免转动时出现卡滞偏摆，又不会过度占用安装空间。基座延伸出的三个摆臂各自承担不同的传动功能，长直摆臂端部设置单安装孔，用于连接长距离传动的连杆部件，传递主要的驱动扭矩；两个短摆臂分别设置单孔与双孔结构，双孔摆臂可适配不同安装距的联动杆件，满足多组动作同步输出的需求，单孔短摆臂可用于安装复位弹簧或者行程触发挡片，拓展构件的功能适配性。设计过程中对各摆臂的受力角度做了反复校核，所有摆臂与基座的衔接处都做了圆弧过渡处理，避免应力集中导致的部件断裂，整体外形轮廓规整，没有多余的突出结构，安装时的外围边界尺寸紧凑，可嵌入狭小的设备内部腔体完成装配，各安装孔的位置度公差控制在合理范围，能够保证装配后连杆动作无死点，传动过程顺畅无卡顿。构件整体采用等壁厚设计，既满足轻载工况下的结构强度要求，又能控制自身重量，降低传动过程中的惯性损耗，适配手动操作或者小功率驱动的使用场景，各摆臂的长度比例经过匹配计算，能够实现最优的力臂比，让操作端的施力更加轻便，同时输出端的动作行程符合常规小型机械的设计需求，无需额外调整杆件长度即可直接适配多数同规格的传动机构。
