变螺距蜗杆输送机构三维设计

该蜗杆输送机构主要应用于轻工、食品、医药包装生产线的单件物料有序输送场景，可实现规则形态工件的等距分料、定向输送与节拍衔接，替代传统皮带输送无法完成的单件物料精准间距控制需求，尤其适配瓶类、盒类、小型异形工件的连续化生产工位转运，能够在高速生产线上完成物料的逐个分隔与平稳推送，避免输送过程中物料堆叠、磕碰、错位问题，保障后续灌装、贴标、检测、装箱等工序的进料精度。

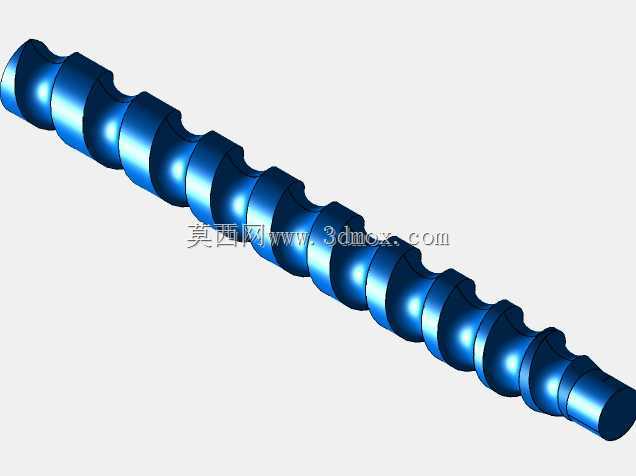

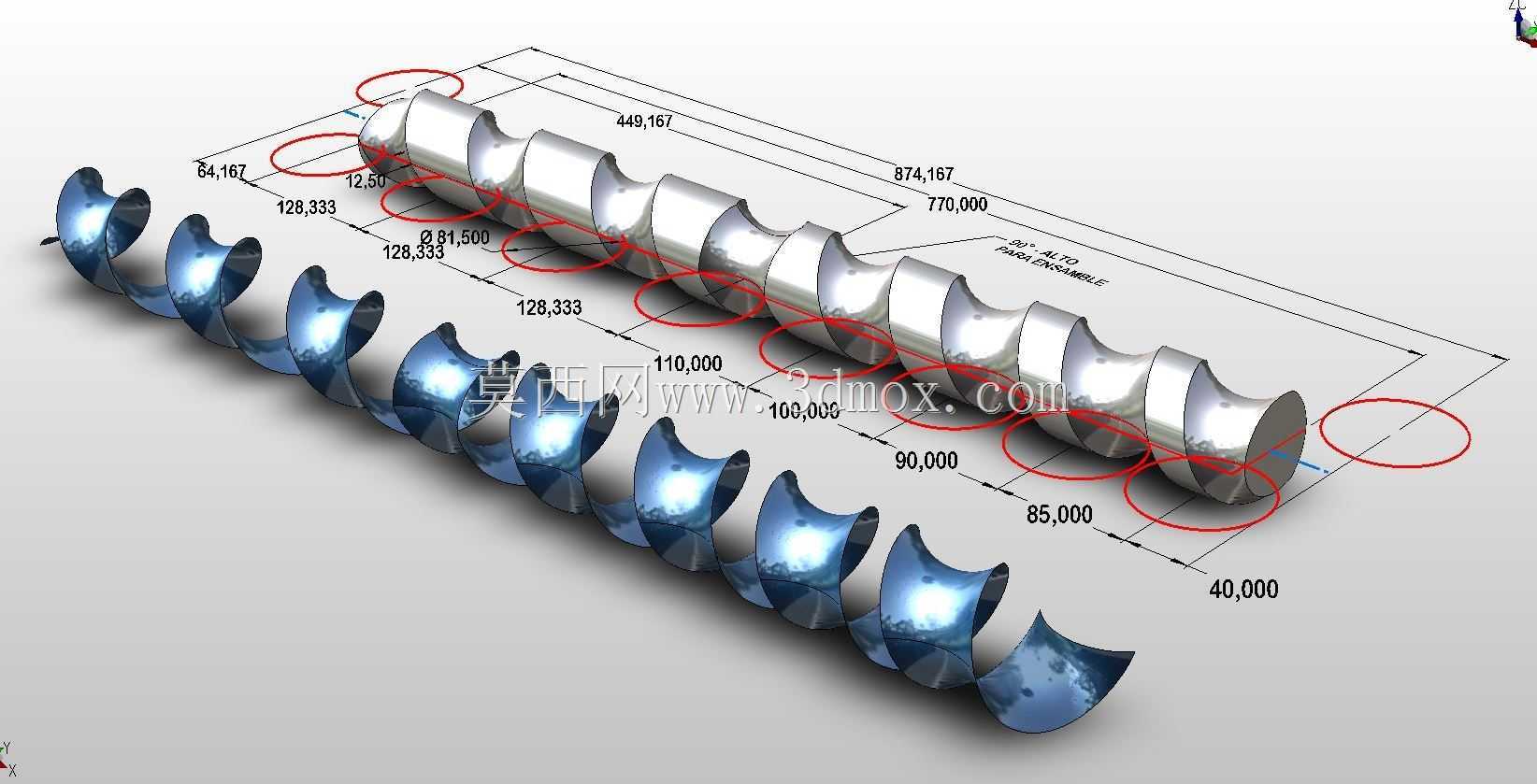

设备核心功能依靠变螺距蜗杆的连续回转实现，蜗杆螺旋槽型与待输送物料的外轮廓完全匹配，物料进入螺旋槽后，随着蜗杆转动沿轴向平稳移动，螺旋槽的螺距从进料端到出料端逐步变化，可将进料端密集排布的物料逐步拉开间距，匹配下游工位的加工节拍，无需额外设置分料机构即可完成物料的等距分隔。配套的弧形导向托板沿蜗杆轴向布置，托板内弧面与物料外轮廓贴合，限制物料随蜗杆转动的周向自由度，保证物料仅沿轴向做直线移动，避免输送过程中物料卡滞、翻转。

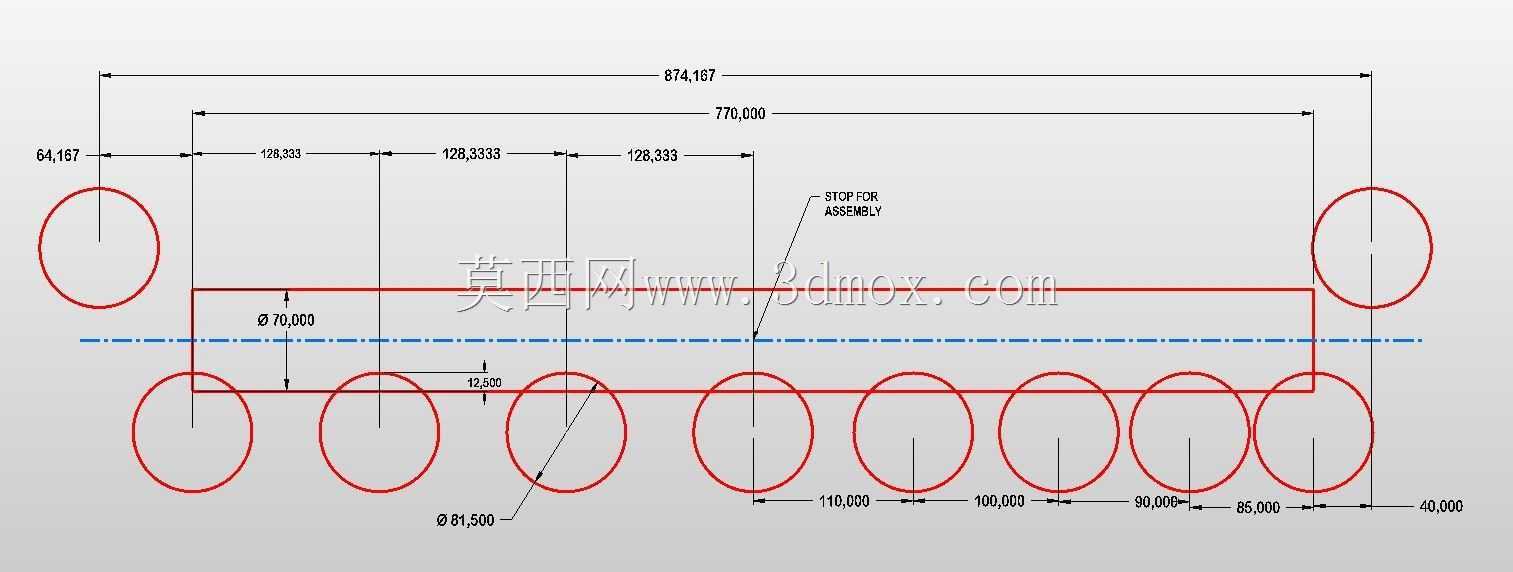

设计过程中首先根据目标输送物料的外形尺寸确定蜗杆的基圆直径与螺旋槽截面轮廓，保证螺旋槽与物料的接触面积充足，输送过程中受力均匀无挤压变形；再根据生产线的进料间距与出料间距要求，逐段计算蜗杆各段的螺距参数，进料端采用小螺距适配密集进料的工况，中段逐步增大螺距完成物料分距，出料端采用等距螺距保证出料节拍稳定；同时核算蜗杆的总长度与各段尺寸边界，总长度覆盖进料衔接段、分距段、稳定出料段三个功能区域，安装时蜗杆两端通过轴承座固定在生产线架体上，导向托板与蜗杆的间隙控制在合理范围，既保证物料通行顺畅无卡滞，又避免间隙过大导致物料晃动偏移。

整体结构无复杂冗余部件，蜗杆与导向托板采用模块化设计，可根据不同规格的输送物料快速更换对应槽型的组件，适配多规格产品的柔性生产需求，输送过程运行平稳、噪音低，分距精度可满足高速自动化生产线的工位匹配要求，有效提升生产线的连续运行稳定性。
