650mm高87立方模块化储水箱橇钢结构框架

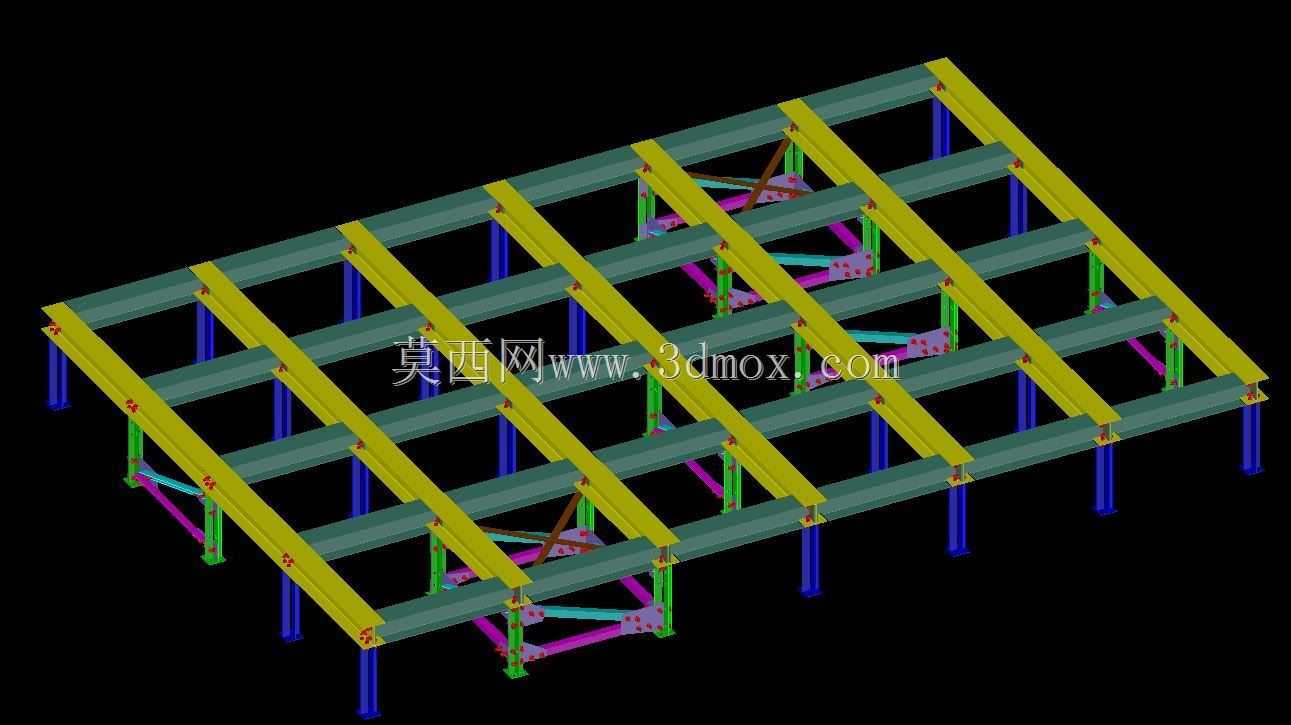

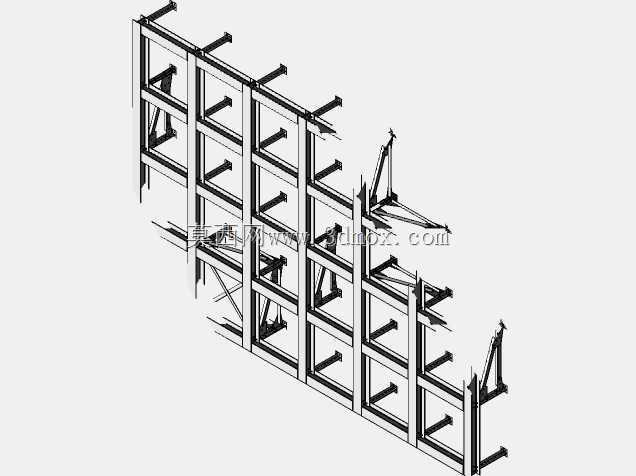

这款模块化储水橇架主要面向工业厂区临时供水、野外作业营地储水、小型应急供水站点搭建、商业建筑配套中水储放等场景，作为储水单元的承载支撑结构，可直接适配标准化储水面板的快速拼装，无需现场额外做复杂的基础焊接作业，大幅缩短储水设施的搭建周期。整个橇架的核心作用是承载48块1220x1220mm标准面板拼接而成的储水箱体，箱体总高度为650mm，额定储水容积可达87立方米，框架整体采用主次梁分层排布的结构设计，纵向主承载梁采用大截面型钢沿橇体长度方向通长布置，承担储水满载后的整体重量传导，横向次梁按照单块面板的安装间距均匀排布，每块面板的四个边角都对应设置支撑点位，避免面板受水压后出现局部变形。竖向支撑柱按照主次梁的交汇节点均匀分布，将上部荷载均匀传导至安装基础，柱间设置多组交叉斜撑，分别在纵向、横向两个维度形成稳定的桁架受力体系，即使在满载储水的动态荷载下，也能避免框架出现侧向位移或者整体失稳。设计阶段充分考虑了模块化拼装的需求，所有梁、柱、斜撑的连接点位都做了标准化的接口设计，现场安装时只需按照对应点位拼接固定即可，不需要现场裁切或者二次打孔，同时框架预留了面板安装的固定位，配套的垫木结构可以在面板与金属框架之间形成缓冲，避免金属硬接触损伤面板密封层，也能抵消部分温度形变带来的应力。橇架整体的安装边界完全匹配48块标准面板的拼接尺寸，外围主梁刚好围合出储水腔体的外轮廓，不会出现突出的结构件影响外部管线接驳，底部支撑柱的高度预留了管线安装和检修操作空间，方便后期对接进出水管路、排污管路以及液位检测装置，同时也能避免箱体底部直接接触地面出现锈蚀问题。整个框架的受力计算充分考虑了满载水的静荷载、现场安装的施工荷载以及轻微外力冲击的动荷载，主次梁的截面选型、斜撑的排布密度都经过受力校核，在保证整体结构强度满足使用要求的前提下，尽可能优化型材用量，控制整体自重，方便橇体的整体转运和现场移位。
