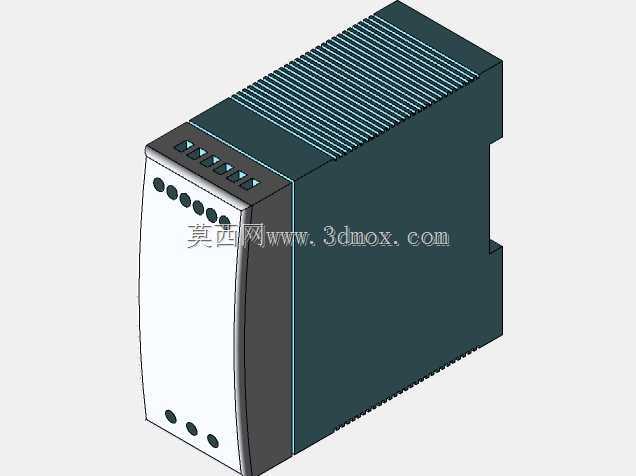

DRA系列导轨式工业变压器结构设计

这款DRA系列导轨式变压器，是面向工业低压配电场景打造的紧凑型电源转换器件，主要应用在工业控制柜、自动化产线电控系统、楼宇配电模块、小型设备集成供电回路中，承担电压等级转换、电气隔离、负载供电匹配的核心作用，能够为PLC控制模块、现场传感单元、小型执行器件提供稳定的适配电压，有效阻隔主回路的电压波动、杂波干扰对后端精密器件的影响，保障电控系统运行的稳定性与可靠性。

在功能特性设计上，这款产品采用了标准DIN导轨适配的卡装结构，无需额外打孔固定，可直接卡装在控制柜内的标准安装导轨上，大幅降低现场安装的工时成本，也方便后期运维过程中的器件更换与回路调整。外壳采用高强度阻燃工程塑料材质，表面设计有密集的散热筋结构，能够在器件满负载运行时，通过增大散热面积快速将绕组产生的热量传导到外部环境中，避免内部积热导致的绝缘老化、性能衰减问题，延长器件的连续运行寿命。正面排布的接线端子采用分层设计，强电输入与弱电输出端子分区布局，既能够避免接线过程中的误操作风险，也能减少强弱电之间的信号干扰，端子旁预留的标识位可方便施工人员标注回路信息，降低后期运维的排查难度。

从设计思路来看，这款产品充分考虑了工业电控柜内部的空间紧张现状，整体采用窄体式长方体造型，宽度方向严格控制尺寸，在同排安装多个同类器件时不会过度占用柜内横向空间，深度方向适配常规控制柜的安装深度边界，不会出现柜门关合受阻的问题。外壳的拼接结构采用卡扣加密封槽的设计，既能够满足IP20的防护等级要求，阻挡柜内的灰尘、金属碎屑落入器件内部造成短路风险，也方便生产过程中的装配与后期故障检修时的拆解。前端的状态指示开孔可配套安装运行指示灯，无需额外加装指示器件就能直观判断变压器的工作状态，帮助运维人员快速定位回路故障。

在安装边界设计上，产品底部的导轨卡扣适配行业通用的35mm标准DIN导轨，卡扣带有弹性锁止结构，卡装后不会因为设备运行的振动出现松脱滑落的情况，接线端子的接线空间预留充足，可适配常规多股铜芯线的压接接线需求，器件上下方预留的走线空间能够满足柜内布线的弯曲半径要求，避免线缆过度弯折导致的线芯断裂、绝缘破损问题，整体结构完全贴合工业现场的安装施工规范，能够适配绝大多数紧凑型电控柜的集成安装需求。
