DIN导轨式小型断路器结构设计

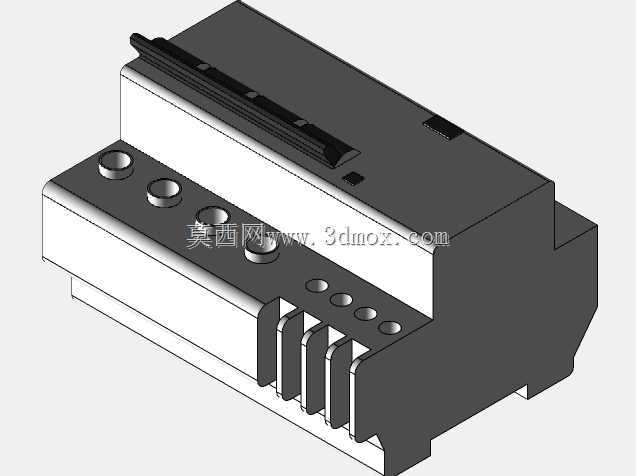

这款DIN导轨安装的断路器，是低压配电系统末端回路里极为常见的保护类电气元件，日常广泛应用在工业控制柜、楼宇配电箱、民用住宅入户配电、小型设备动力配电等场景中，承担着回路过载保护、短路瞬时分断以及日常带载分合电路的核心作用，是低压配电链路里保障用电安全、避免线路过热起火、防止设备因过流烧毁的关键防护部件。从实际使用场景来看，这类断路器可以适配交流低压配电网络，既可以对照明回路、普通插座回路做基础保护，也能为小型电机、工控设备等感性负载提供适配的保护方案，搭配标准DIN导轨可以快速完成柜内排布，大幅提升电气柜的装配布线效率。在功能特性上，这款产品在结构设计上充分考虑了实际安装与使用的需求，主体采用上下分层的壳体结构，上部设置操作手柄，用于手动分合电路，手柄的操作行程、阻尼手感都符合常规低压电器的操作习惯，操作人员可以直观通过手柄位置判断回路的通断状态；壳体正面排布的接线端子，对应进线与出线的接线位，端子处设计了足够的压线空间，能够适配常规截面积的铜芯导线，端子旁的结构预留了螺丝操作空间，方便接线时用螺丝刀完成紧固操作，不会出现工具干涉的问题。下部的导轨卡扣结构完全匹配标准35mmDIN导轨的安装尺寸，安装时只需将卡扣卡在导轨上沿，按压下部即可完成快速固定，拆卸时也只需撬动卡扣解锁即可取下，无需额外的固定螺丝，非常适合柜内密集排布的安装场景。设计过程中，这款断路器的外形尺寸严格遵循行业通用的模数化设计规范，宽度方向采用标准模数尺寸，能够和同系列的漏电保护附件、隔离开关、浪涌保护器等元件并排安装，不会出现尺寸干涉，壳体的散热槽结构设置在接线端下方，能够在回路带载运行时，将内部触头、脱扣机构产生的热量及时散出，避免内部积热影响元件使用寿命和保护精度。壳体的边角都做了圆弧过渡处理，既可以避免安装时划伤操作人员手部，也能减少壳体应力集中，提升外壳的抗冲击能力，适配车间、机房等不同安装环境的使用需求。
