U型带孔金属连接固定支架结构设计

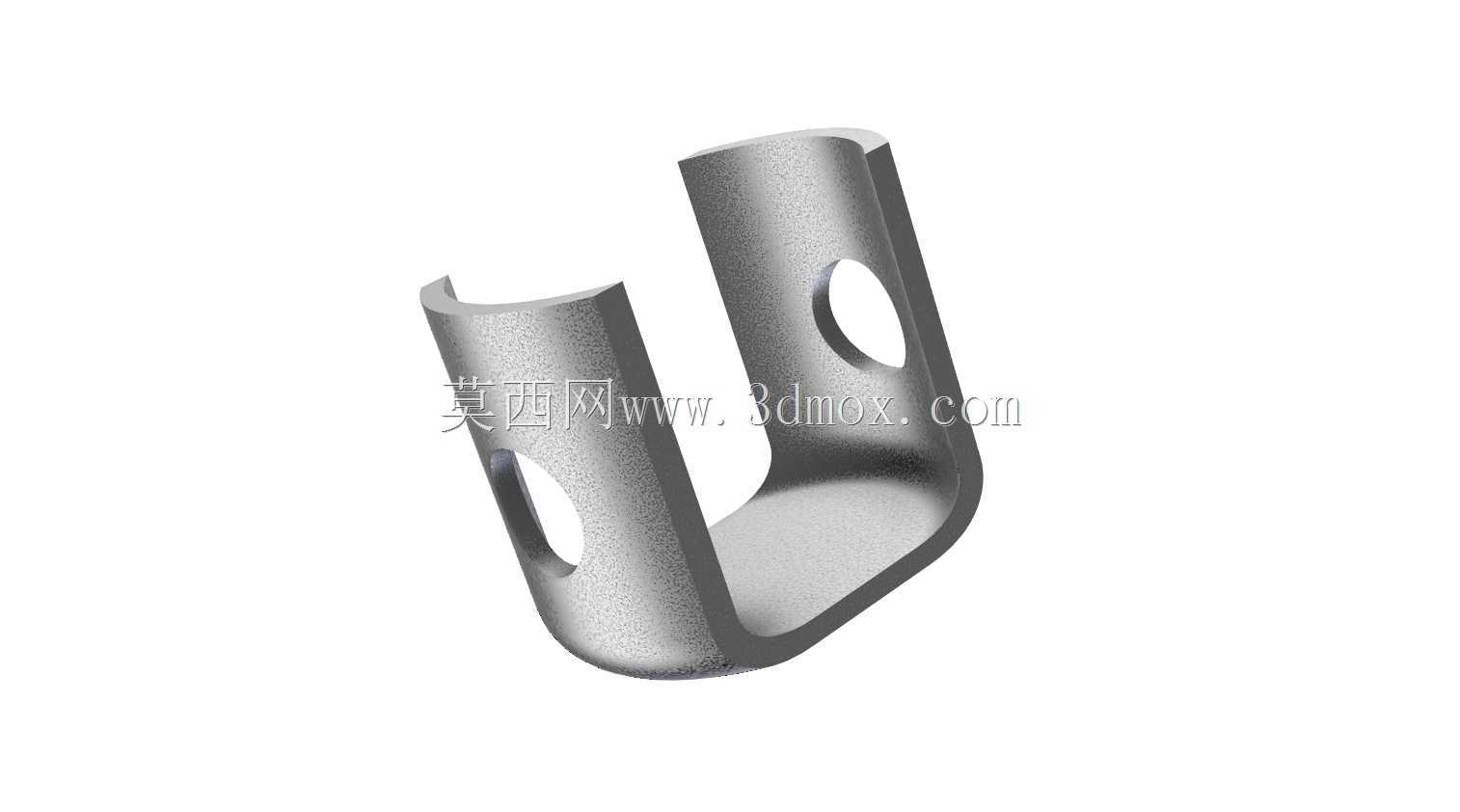

这款U型带孔金属构件是工业装配场景中十分常用的连接固定类五金配件，广泛应用于轻型桁架搭建、管线支吊、设备外围护结构连接、小型工装夹具定位等场景，能够在两个平行或存在小角度偏差的构件之间形成稳定的铰接或刚性连接支撑，替代传统焊接式连接座，大幅降低现场装配的调整难度与后期维护的拆卸成本。从实际使用功能来看，该构件通过U型的开口槽结构可以快速卡入待连接的杆件或板件边缘，无需将待装配件从端部穿套，适配已完成初步排布的管线、杆件的中途固定需求，两侧壁上的预制通孔用于穿装螺栓、销钉等紧固件，既可以实现与被连接件的锁紧固定，也可作为铰接转轴的穿装位，满足构件间小范围转动的活动连接需求，底部的弧形过渡结构能够分散连接点的应力集中，避免长期受载后出现根部开裂的问题。在设计思路上，这款构件采用一体冲压弯折成型的工艺方案，整体无额外焊接接缝，结构整体性更强，侧壁的开孔位置经过受力校核，开孔边缘到侧壁边缘、到弯折根部的距离均满足冲压件的强度余量要求，既保证了紧固件的安装操作空间，也不会因为开孔过度削弱侧壁的结构强度；U型的两个侧壁保持平行度公差控制，避免安装螺栓时出现别卡、紧固件受力偏斜的问题，内壁与外壁的圆角过渡既适配冲压工艺的脱模需求，也能去除锐边毛刺，避免装配过程中划伤操作人员或损坏配套的线缆、密封件等附属部件。从安装边界来看，该构件的U型开口宽度适配常规规格的圆管、方管或薄钢板的厚度，侧壁通孔的直径适配常用的中小规格螺栓与圆柱销，整体外形紧凑，安装后不会占用过多的外围空间，能够在狭小的装配空间内完成固定作业，构件的金属材质表面经过磨砂质感的表面处理，具备基础的防锈抗腐蚀能力，可适应普通室内工业环境的长期使用需求，在有轻度腐蚀的场景下也可通过更换表面处理工艺拓展适用范围。
