红铜色一体式扶手连接固定支架结构

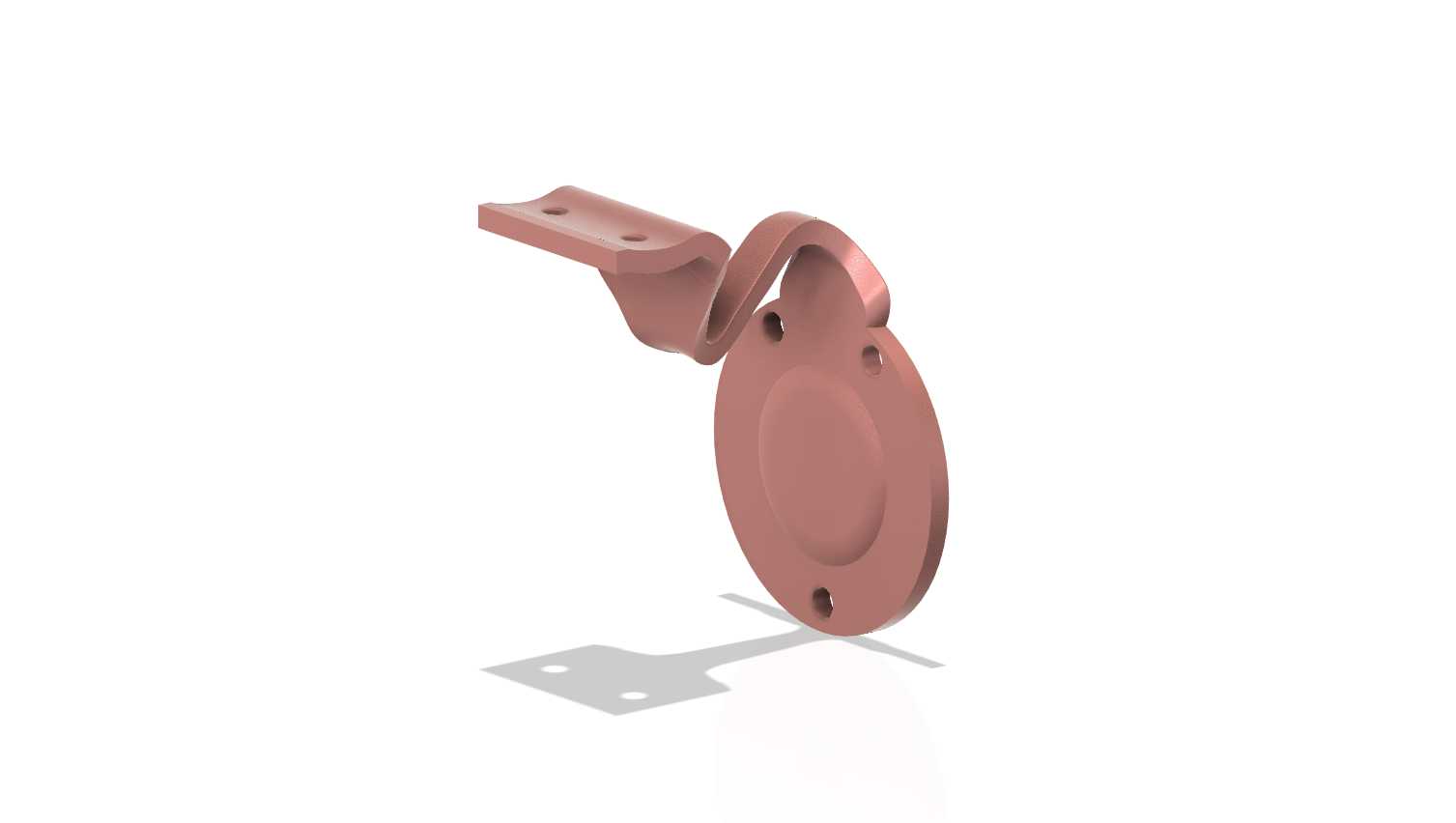

　　日常在做公共设施、商用家具、小型代步设备的结构配套时，扶手类的支撑连接件往往是容易被忽略但直接影响使用安全与装配效率的部件，这次拆解的这款一体式弯制扶手支架，就是针对侧装式扶手安装场景做的优化结构，和常见的拼接式支架不同，它把安装法兰、弯折支撑臂、扶手连接片三个功能段做成了一体成型的结构，没有额外的焊接拼接缝，从根源上避免了拼接位置长期受载出现的应力开裂、焊缝锈蚀问题。先看安装端的圆形法兰盘，盘面上均匀分布了三个沉头安装孔，孔位做了等角度排布，安装时可以根据现场的固定面朝向选择对应的孔位锁付，不需要额外调整支架的整体角度，沉孔的深度刚好可以容纳常规的内六角圆柱头螺丝头部，锁付完成后螺丝端面不会突出法兰盘面，不会和周边的构件产生干涉，

　　法兰盘的中心做了内凹的圆形减重槽，在不降低盘面整体抗弯强度的前提下，减少了实体材料的用量，同时这个内凹面也可以在安装时适配固定面上的微小凸起，不需要对安装基面做额外的打磨找平，降低现场装配的工作量。从法兰盘延伸出来的支撑臂做了大弧度的弯卷过渡，没有采用直角弯折的结构，这种圆弧过渡的设计一方面可以让扶手传递下来的竖向载荷顺着圆弧面均匀分散到整个法兰安装面，不会在弯折位置形成应力集中点，就算长期承受反复的按压载荷，也不容易出现金属疲劳断裂的问题；另一方面圆弧过渡的外壁没有尖锐棱角，就算安装在人员频繁接触的位置，也不会剐蹭衣物或者磕碰肢体，使用安全性更高。支撑臂末端的扶手连接片是平直的带孔结构，片体上开了两个平行的安装孔，

　　用来和扶手本体的底部安装位做锁付连接，连接片和支撑臂的衔接位置做了局部的加厚处理，因为这个位置是扶手载荷传递的第一个受力点，加厚之后可以提升抗扭强度，就算扶手受到侧向的推力，也不会出现连接片变形歪斜的问题。实际应用中，这款支架可以适配多种场景的扶手安装需求，比如无障碍通道的墙面扶手、商用座椅的侧边扶手、小型非机动车的驾乘扶手、工业设备操作位的辅助扶手都可以使用，安装边界上，法兰盘的外径控制在常规安装基面的适配范围内，不需要在固定面上开过大的安装孔，支撑臂的外伸长度刚好让扶手和安装面之间留出足够的握持空间，成年人的手掌可以轻松穿过扶手和墙面/基面的间隙完成握持动作，不会出现卡手的问题。设计过程中特意调整了弯卷段的曲率半径，

　　既保证了支撑强度，又不会因为曲率过小导致弯制过程中出现材料外侧拉伸开裂、内侧起皱的问题，不管是采用铸造成型还是钣金弯制成型，都能保证成品的尺寸一致性，适合批量加工生产。整个支架的表面做了均匀的氧化着色处理，红铜色的外观既可以适配复古风格的装修配套需求，也能在金属表面形成致密的保护层，提升潮湿环境下的抗锈蚀能力，不需要额外做喷涂处理就能直接使用。和市面上常见的直角焊接支架相比，这款一体式结构的装配效率更高，现场只需要完成法兰面和扶手连接片两处的锁付就能完成安装，不需要调整拼接位置的对齐度，也不需要在安装后对焊缝位置做补漆防锈处理，长期使用过程中的维护成本更低，就算在户外或者高湿度的室内环境使用，也不会因为拼接位置藏污纳垢出现锈蚀松动的问题。结构受力层面，我们做过模拟载荷校核，在扶手连接片位置施加垂直向下的额定载荷时，整个支架的最大应力点出现在弯卷段的中下部，应力值远低于常用金属材料的屈服强度，就算施加1.5倍的额定过载载荷，也不会出现塑性变形，完全能满足日常使用的安全要求。安装孔的位置公差控制在合理范围内，就算现场的安装基面孔位存在微小的偏差，沉孔的间隙也能容纳一定的安装误差，不会出现锁付困难的问题。
