弹簧定位对合式工装夹具结构设计

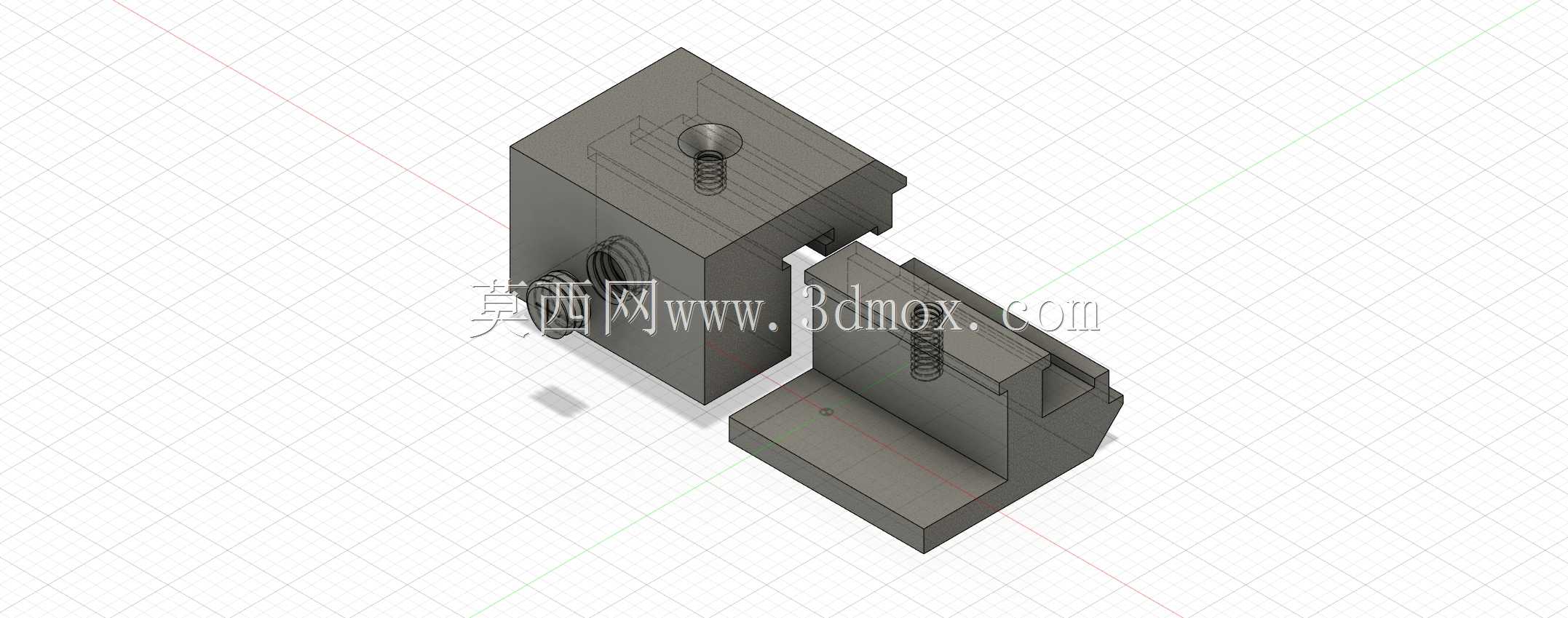

这款弹簧定位对合式工装夹具，主要面向小型精密零部件的装夹定位场景，在小零件铣削加工、部件装配对位、小型工件检测定位等工序中都能发挥稳定作用，尤其适配小尺寸异形零件的快速装夹需求，能够替代传统手动螺丝压紧的繁琐操作，大幅提升小批量零件加工、装配环节的作业效率。夹具采用分体对合式的整体结构，由固定基座与活动压合座两个核心部分组成，两个部件上均配置了同规格的圆柱螺旋压缩弹簧，弹簧嵌入部件预设的沉孔内，既能够在压合过程中提供持续均匀的弹性压紧力，避免刚性压紧对工件表面造成压痕损伤，也可以在松开工件时借助弹簧回弹力自动推开活动座，减少人工操作步骤。设计过程中充分考虑了装夹的对位精度，两个对合部件的贴合面采用凹凸卡位的结构设计，合模时能够自动完成对位，无需额外调整位置即可保证装夹的同轴度与平面度，有效降低装夹对位带来的误差。夹具的整体外形采用方正的块式结构，外部轮廓规整无突出尖锐结构，底部为平整的安装基准面，能够直接固定在机床工作台、装配工位台或者检测平台上，安装边界清晰，不需要预留额外的操作避让空间，适配多数常规工位的安装尺寸要求。弹簧的选型经过受力测算，压紧力区间适配常见的小型铝件、塑料件、小型五金件的装夹需求，既不会因为压力过小导致装夹松动移位，也不会因为压力过大造成薄壁工件变形。夹具的沉孔设计同时对弹簧起到限位保护作用，避免弹簧在长期压缩过程中出现侧向偏移，延长结构的整体使用寿命，对合面的卡位结构同时能够承受加工过程中的侧向切削力，保证装夹状态下工件不会出现横向窜动，满足轻负荷铣削、钻孔等加工工序的装夹刚性要求。
