插销式面板锁闭连接组件结构设计

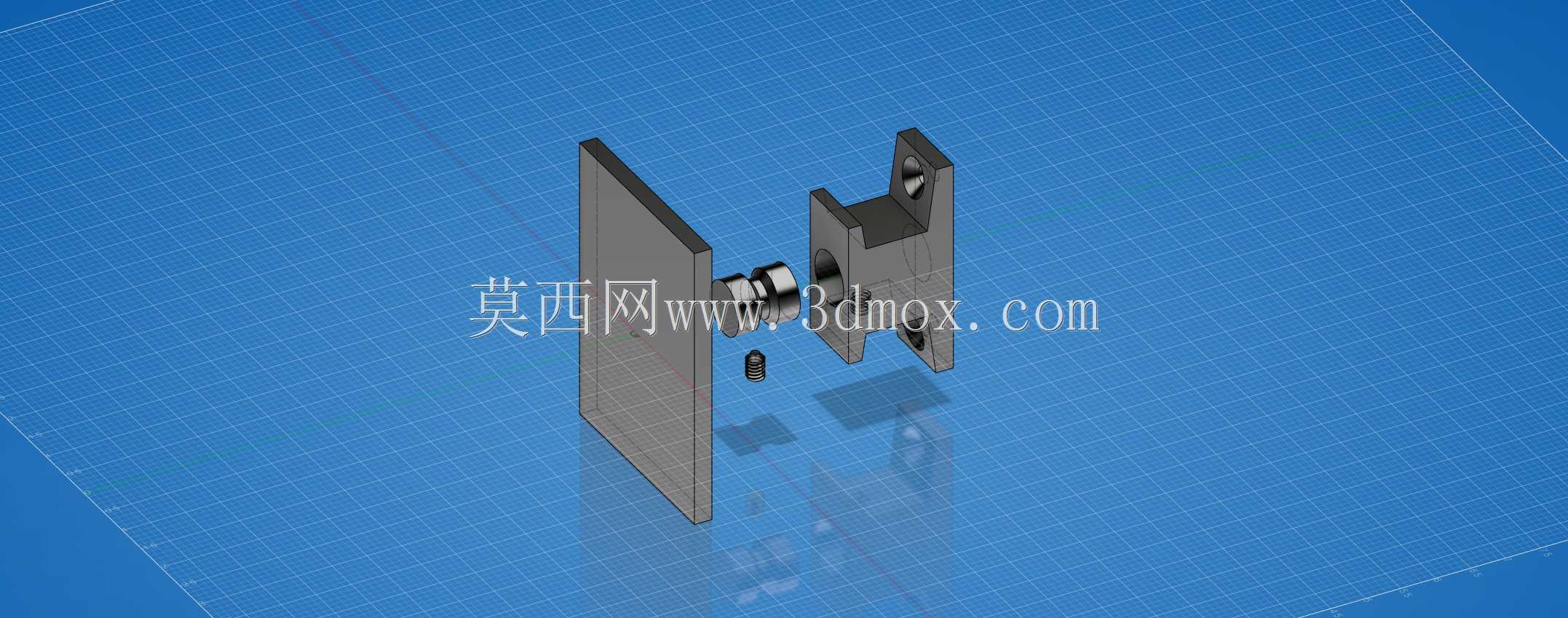

这款插销式面板锁闭连接组件，主要应用于工业机柜、电气控制箱、设备防护舱、小型仓储柜门等需要频繁启闭的面板类结构场景，在通讯基站柜、工业自动化设备防护门、户外终端设备舱等场景中，能够实现面板与安装基座的快速锁合与便捷开启，同时兼顾连接后的结构稳定性与操作便捷性，适配需要定期开启维护内部元器件、检修线路的各类工业设备面板安装需求。组件整体由固定基座、活动插销、锁舌配合块、安装面板四个核心部分组成，固定基座采用带安装孔的立式折弯结构，可通过紧固件预先固定在设备框架的预设安装位上，基座上预留的导向槽能够为活动插销提供精准的滑动路径，避免插销在伸缩过程中出现偏移卡滞的问题。活动插销采用阶梯轴式结构，前端的锥形导向头能够在插合过程中自动修正微小的安装对位误差，即使面板与基座存在小幅的位置偏差，也能顺利插入配合孔完成锁合，插销中部的限位台能够控制插销的最大伸出长度，避免插销过度伸出导致结构干涉，尾部的复位结构能够在解锁后带动插销自动回缩，简化操作步骤。锁舌配合块固定在可开启面板的对应位置，其上的配合孔与插销前端尺寸精准匹配，插销插入后能够限制面板的六个自由度，保证面板锁闭后不会出现晃动、松脱的问题，配合块上的斜面结构能够在面板闭合时推动插销短暂回缩，到位后插销自动弹出完成锁合，实现面板闭合即自动锁止的功能，无需额外操作锁具。设计过程中充分考虑了安装边界的适配性，固定基座的整体厚度控制在较薄的尺寸范围内，不会过多占用设备内部的安装空间，基座上的两个安装孔采用标准孔距设计，能够适配市面上多数通用机柜的预设安装位，无需额外打孔改造即可完成替换安装。可开启面板的厚度适配范围覆盖常用的金属板材、工程塑料板材厚度，面板上仅需开设对应尺寸的安装孔即可固定锁舌配合块，加工难度低，普通的钻孔工艺即可完成加工，无需复杂的铣削、开槽工序。组件的整体外形采用方正的结构设计，没有突出的尖锐棱角，安装完成后与设备面板表面基本齐平，不会在设备外部形成凸起的勾挂结构，避免在设备搬运、人员操作过程中发生勾挂磕碰的问题，同时方正的外形也便于清洁擦拭，适配工业场景下的设备清洁维护需求。在功能特性上，这款锁闭组件不需要额外配置钥匙，通过侧面的解锁拨片即可带动插销回缩完成解锁，操作力度适中，既不会因为力度过小导致意外解锁，也不会因为力度过大造成操作不便，单次解锁操作仅需单指即可完成，适合需要频繁启闭面板的维护场景。组件的所有滑动配合面都预留了合理的配合间隙，即使在有少量粉尘、潮气的工业环境中，也不会因为杂质堆积导致卡滞，适配多数常规工业环境下的使用需求，结构中没有复杂的弹性零件或易损结构，长期使用下的故障率极低，能够有效降低设备后期的维护更换成本。
