大开口自适应平行夹持机械手结构

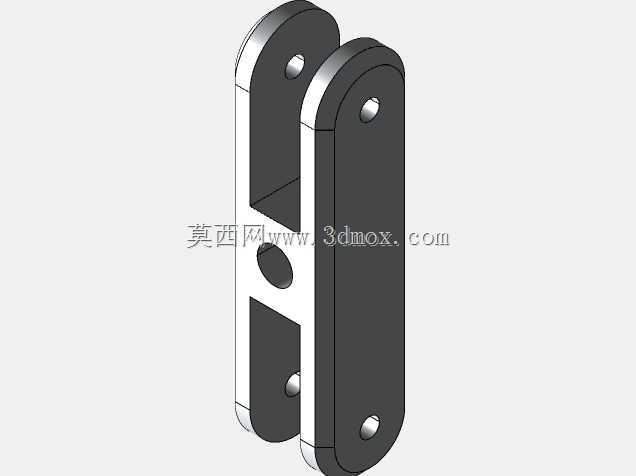

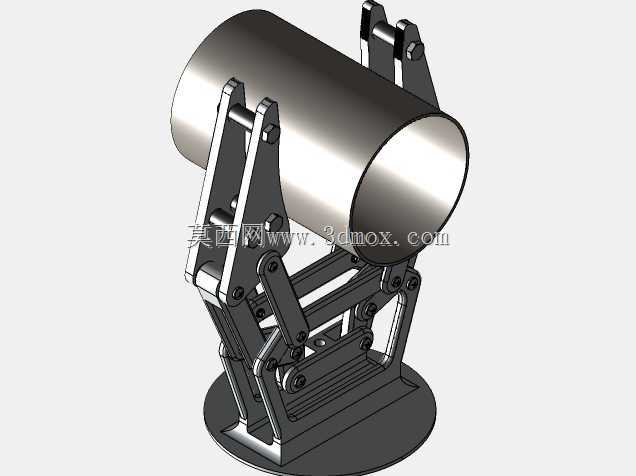

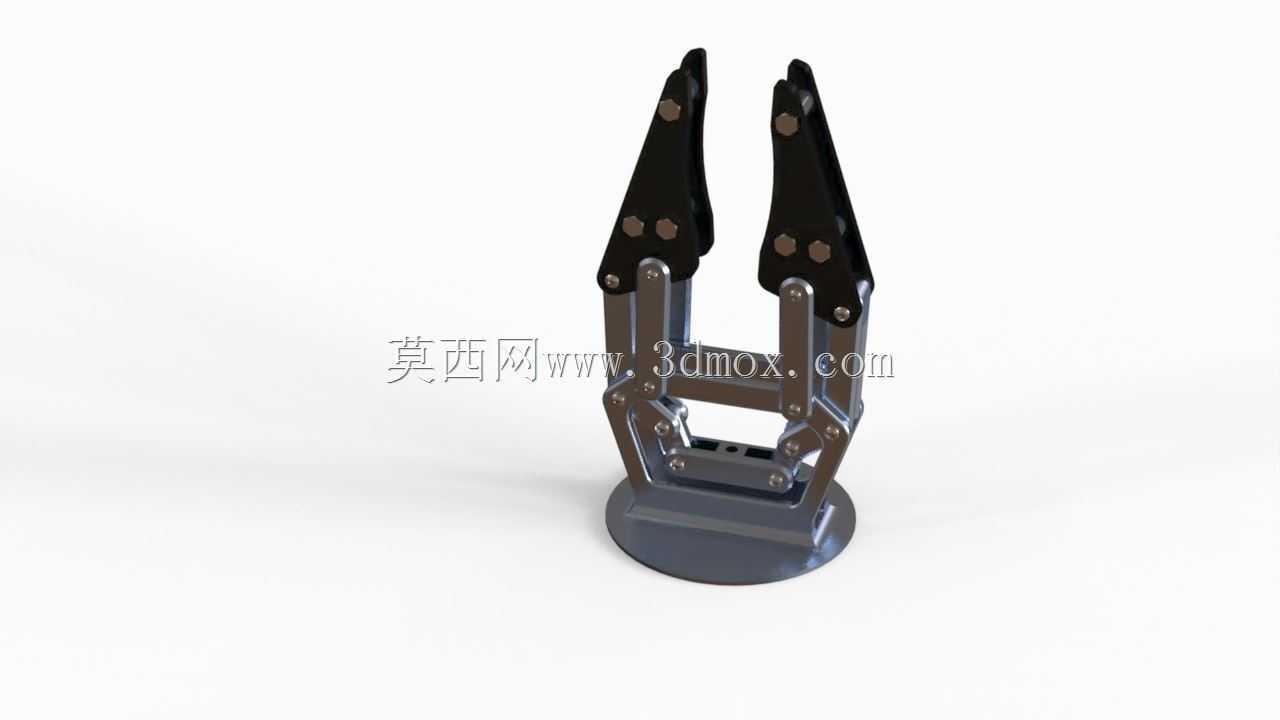

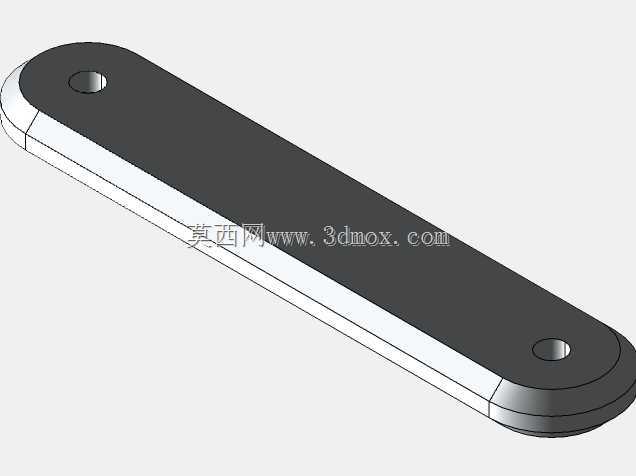

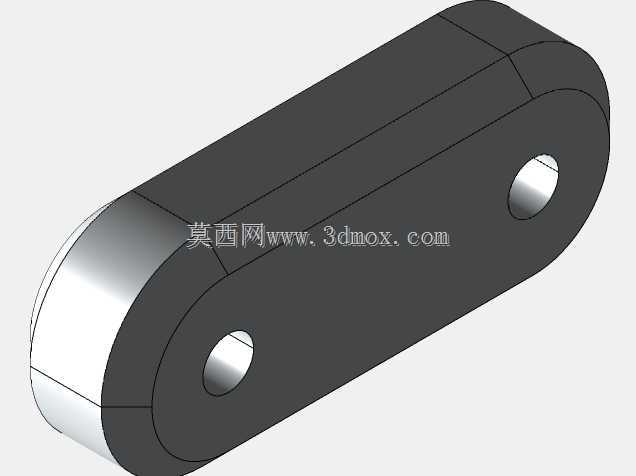

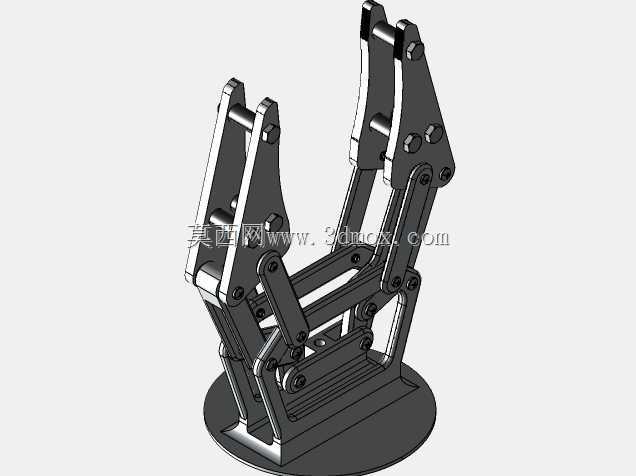

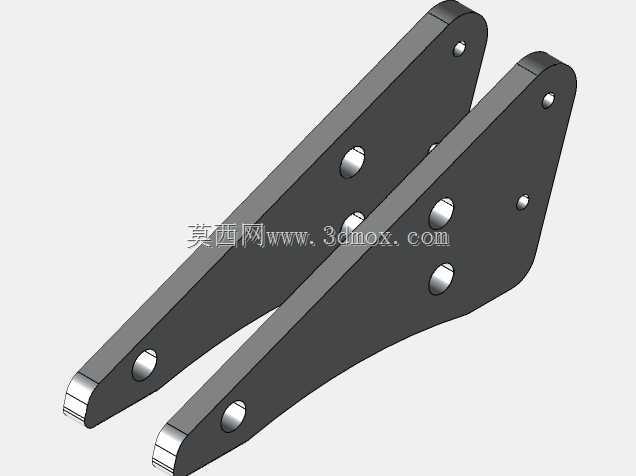

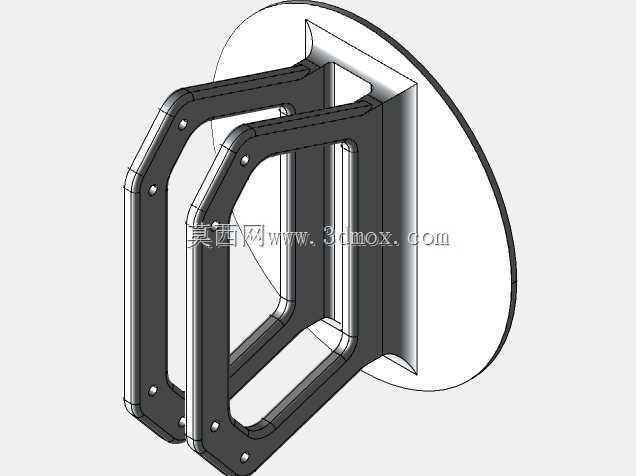

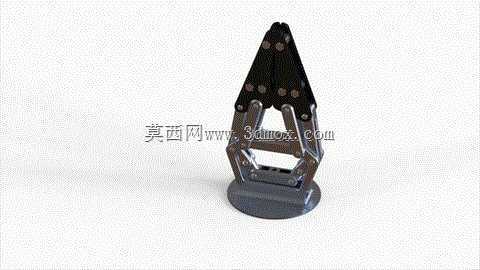

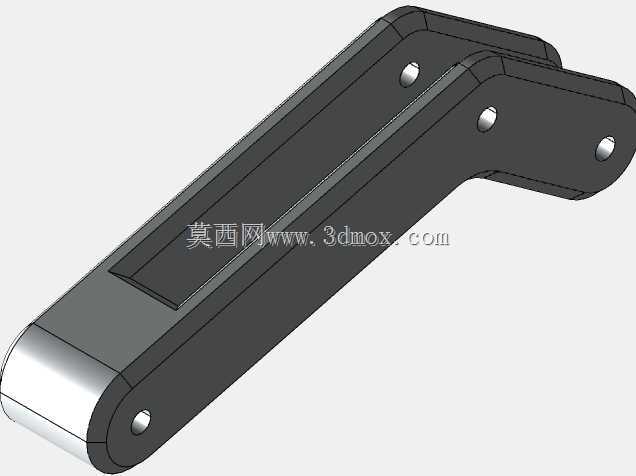

这款夹持机构主要面向工业自动化产线的物料抓取、工件转运场景设计，可适配工业机器人、直线模组等多类自动化执行载体，在3C电子装配、五金件上下料、仓储分拣、注塑件取件等场景中都能发挥稳定作用，尤其适合需要兼容多规格尺寸工件的柔性生产工位，能够减少产线换型时的末端夹具更换成本，提升产线的柔性适配能力。该夹持器采用对称式连杆联动结构设计，通过多组铰接连杆的运动耦合，实现夹爪的平行开合动作，相比单支点铰接的夹爪，平行夹持的方式能够让夹持力均匀分布在工件接触面上，避免夹伤表面精度要求较高的工件，同时也能适配方形、板状、不规则异形件等多种外形的工件抓取，不会出现普通角行程夹爪开合时夹爪角度变化导致的工件夹持偏移问题。这款夹持器的最大开合行程可达13英寸，能够覆盖从小型电子元器件到中型包装箱、大尺寸五金板材的夹持需求，底座采用标准圆形法兰安装结构，安装孔位按照通用工业末端执行器的安装规范设计，能够直接适配主流负载规格的工业机器人法兰盘，也可以通过转接板安装在直线滑台、桁架机械手的执行端，安装边界清晰，不需要额外做复杂的结构改制就能快速集成到现有自动化设备中。在结构设计上，这款夹持器采用了夹爪主体与连杆支撑分层的布局，夹爪工作面预留了防滑衬垫的安装槽位，用户可以根据实际抓取的工件材质，选配橡胶、聚氨酯、硬质合金等不同材质的防滑衬垫，在抓取光滑表面工件时提升摩擦力，抓取硬质金属工件时避免夹伤工件表面，抓取易碎工件时还能起到缓冲减震的作用。连杆铰接处采用了间隙配合的铰接孔设计，既保证了开合动作的顺畅无卡滞，又能控制整体的结构间隙，保证夹持重复定位精度，整体结构没有复杂的异形曲面零件，大部分零件都可以采用常规的板材线切割、铣削加工完成，加工成本低，后期维护更换配件也十分方便。夹爪的力传递路径经过优化，驱动端输入的动力通过连杆放大后均匀传递到两侧夹爪，在同等驱动动力下能够获得更大的夹持力，既可以配合气动驱动实现快速开合，也可以搭配电动伺服驱动实现夹持力、开合行程的精准控制，满足不同场景下的抓取力需求，避免夹持力过大损坏工件，或是夹持力不足导致工件脱落的问题。整体结构紧凑，底座占用安装空间小，夹爪收拢后整体外轮廓尺寸规整，不会在设备运行过程中与周边工装、工件发生干涉，能够在空间相对紧凑的产线工位中使用。
