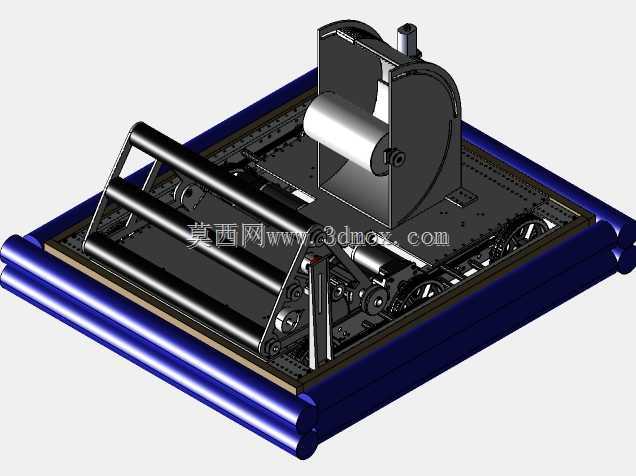

FRC赛事竞技机器人底盘搭载卷绕作业机构

该套机械结构主要面向青少年机器人竞技赛事的场地作业场景设计，可适配FRC等同类对抗类机器人赛事的规则要求，在限定的场地边界内完成物料卷收、目标构件抬升、对抗格挡等多类赛场任务，整体结构以移动承载底盘为核心基础，上层搭载专用卷绕作业执行端，兼顾赛场移动灵活性与作业执行的稳定性。从实际用途来看，底盘部分承担整机的移动承载、动力传递、配重平衡作用，外围采用圆管型材搭建防撞防护框架，能够在赛事对抗过程中吸收碰撞冲击力，避免内部传动构件、作业机构受撞击损坏，适配赛事中高频次的对抗接触场景；上层的卷绕作业机构可通过辊轴的回转运动完成柔性物料的卷收、硬质杆件的抬升递送，配合前端的辊栏结构可完成目标物件的格挡、推移、夹取前置定位，满足赛事中多类任务的动作需求。在功能特性层面，整套结构采用模块化设计思路，底盘的动力传动路径采用齿轮-链条组合传动，将驱动单元的动力均匀传递至两侧行走轮，保证行走过程中两侧轮速同步性，避免急转、启停过程中出现打滑偏移；上层卷绕机构采用独立的动力输入路径，与底盘行走动力相互独立，可在机器人移动过程中同步完成卷绕作业动作，不会因行走负载变化影响作业端的动作精度；前端的辊栏采用多根平行圆管排布，既能够作为物料承接的导向结构，也可在对抗过程中作为推挡构件，不会对场地内的其他参赛设备造成硬性剐蹭损伤。设计过程中优先考虑了赛事的尺寸边界要求，整体外轮廓控制在赛事规则限定的起始区尺寸范围内，所有突出构件均做了圆角过渡处理，避免尖锐边角带来的安全隐患；安装层面，底盘基板采用标准化孔位排布，上层作业机构可根据不同赛季的任务需求快速更换对应执行端，无需对底盘承载结构做大规模改动，降低赛事备赛阶段的结构调整成本；所有传动构件均预留了足够的安装调试间隙，可根据场地地面摩擦力情况调整传动张紧度，保证不同场地条件下的行走可靠性。整体结构的配重经过合理分配，重心集中在底盘几何中心位置，卷绕机构作业过程中不会出现整机倾翻风险，即使在大角度爬坡、急停转向的工况下也能保持稳定的姿态，适配赛事场地内的坡道、障碍等复杂地形条件。
