凸轮联动执行机构装配结构设计

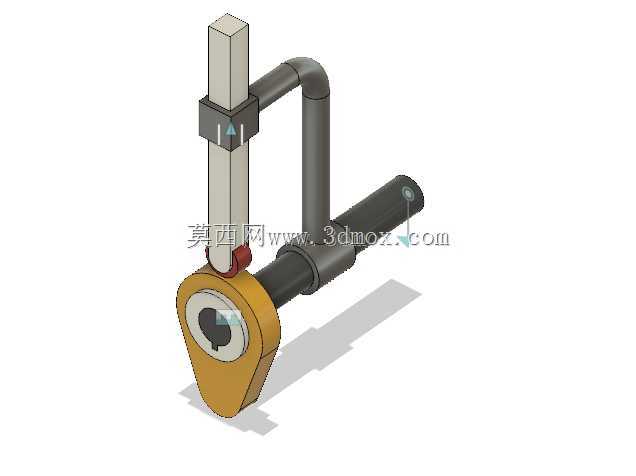

这套凸轮联动执行机构，主要面向轻工自动化生产线的间歇送料、工位切换场景设计，可适配小型包装设备、电子元件组装设备的往复动作需求，作为核心传动执行单元，将转轴的连续回转运动转化为从动件的定向直线往复动作，完成工位推送、工件顶出、压合触发这类需要固定行程规律的作业工序。整套机构采用凸轮直驱从动件的传动路径，没有多余的中间传动环节，动力传递损耗低，动作响应延迟小，能在中低速运转工况下保持稳定的动作时序，适配每分钟30-60次的往复作业节拍，满足多数中小型自动化设备的动作频率要求。设计过程中优先考虑了机构的安装适配性，横向布置的转轴作为动力输入轴，可直接对接设备的驱动电机输出端，轴端预留的标准安装位可适配常用的联轴器规格，无需额外定制转接零件；纵向布置的从动导杆为方形截面结构，相比圆形导杆具备更好的抗扭转性能，导杆与导向座的配合面预留了润滑脂存储槽，长期运转时可减少滑动面的磨损，延长维护周期。凸轮轮廓采用等速运动规律修形，在推程和回程的起止位置做了圆弧过渡处理，避免刚性冲击带来的振动和噪音，让从动件的动作启停更平缓，减少对末端执行工位的冲击，适配对作业平稳性有要求的精密组装场景。整套机构的安装边界紧凑，横向转轴的轴向安装尺寸可适配多数小型设备的机架安装空间，纵向导杆的行程可根据实际作业需求调整凸轮的偏心距来适配，导向座与弯管支架采用一体化装配结构，安装时只需固定支架底部的两个安装孔位即可完成整机定位，不需要复杂的同轴度调校，降低现场装配的难度。机构的弯管式支架既承担了导向座的支撑作用，也为动力输入轴提供了远端支撑，让转轴在运转时不会因为悬臂受力产生挠曲变形，保证凸轮与从动件接触位置的压力角始终处于合理区间，避免出现传动卡滞或从动件跳脱的问题。从动件端部与凸轮接触的位置加装了耐磨接触头，长期磨损后可单独更换，不需要整体更换从动导杆，降低后期的维护成本。
