凸轮联动执行机构装配结构设计

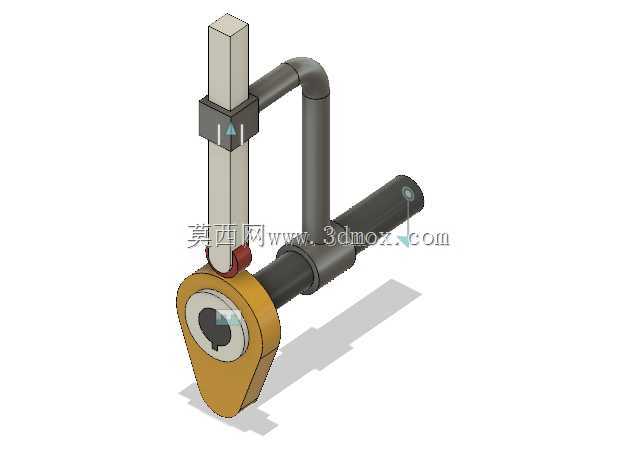

这套凸轮联动执行机构，多应用在轻工自动化生产线的间歇送料、工位切换工序中，也可适配小型专用设备的周期性动作输出场景，作为核心动作触发单元，能将回转运动精准转化为设定轨迹的直线往复动作，替代复杂的多气缸联动布局，降低设备的气路布设成本与故障点位。从实际使用场景来看，这类结构常出现在小型包装设备的推料工位、电子元件组装设备的压合工位，依靠凸轮轮廓的精准设计，可实现动作端的慢进快退或者停顿保持特性，匹配不同工序的动作时序要求，避免刚性冲击带来的工件移位或者构件损耗。整套机构的功能核心在于凸轮轮廓与从动件的配合设计，黄色的凸轮本体通过中心孔与动力输出轴固连，随轴做定轴回转，轮廓面与顶端的从动滚轮持续接触，将回转动力传递给竖直方向的方形导杆，导杆通过侧边的导向弯管结构约束运动方向，仅能沿竖直方向做往复移动，避免动作过程中出现偏摆卡顿。设计过程中优先考虑了运动平稳性，从动端采用滚轮接触替代传统的滑动抵接，大幅降低凸轮轮廓的摩擦损耗，延长构件的使用寿命；导向结构采用弯管与滑块配合的形式，既给导杆提供足够的支撑长度，减少悬臂受力带来的形变，也能压缩整体的安装空间，让机构可以适配更小的设备内腔。从安装边界来看，整套机构的横向安装尺寸集中在动力轴的轴向范围内，竖直方向的行程由凸轮的升程决定，安装时仅需要固定动力轴的支撑座与导向弯管的安装基面，不需要额外布设复杂的辅助导向组件，动力输入端可直接对接小型减速电机的输出轴，不需要额外增设传动换向结构。外形上各构件做了避让设计，凸轮的外轮廓做了圆角过渡，避免运动过程中与周边构件发生干涉，导杆的顶端预留了执行端安装接口，可根据实际工序需求加装推头、压头或者夹具，适配不同的作业需求。整套结构的运动逻辑清晰，构件数量精简，没有冗余的传动环节，日常维护仅需要定期给滚轮接触处与导向面补充润滑脂即可，能在长时间高频往复动作下保持稳定的动作精度，不会因为长时间运行出现行程偏移的问题，适合在中低速周期性动作的设备工位上长期使用。
