五辐式汽车轮毂ProE三维设计模型

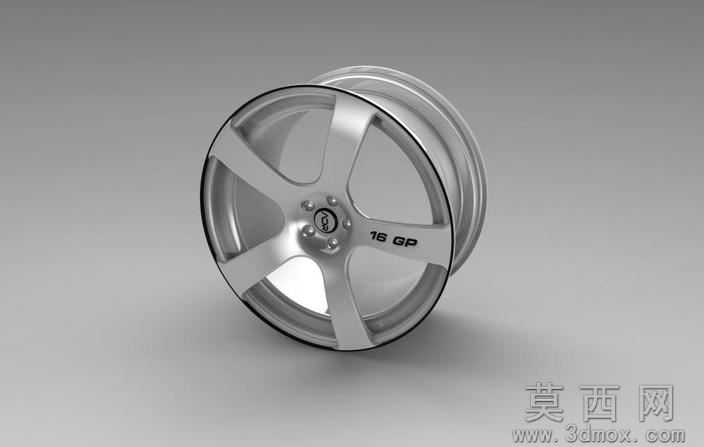

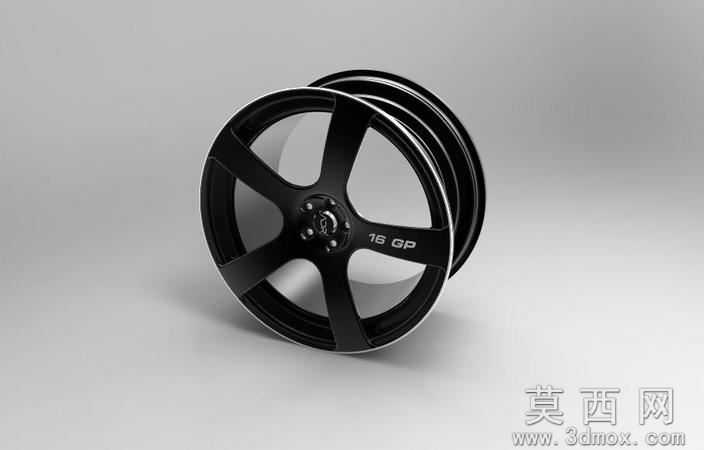

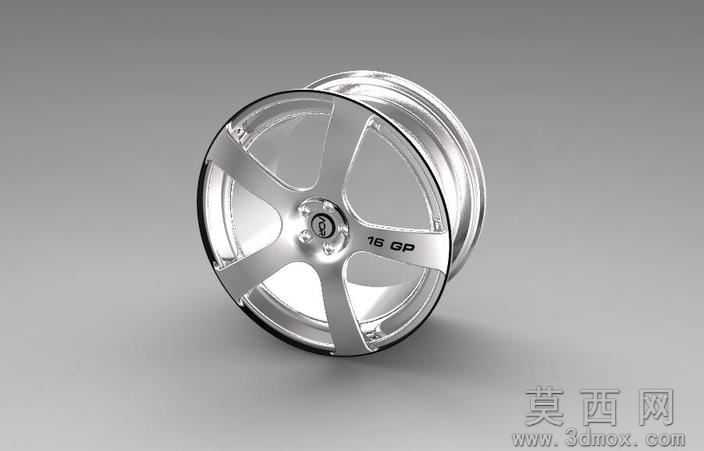

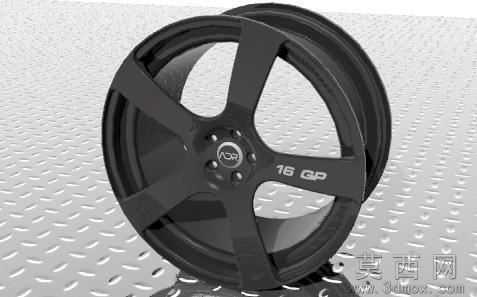

本模型为五辐式汽车改装轮毂三维设计作品，整体采用经典五辐对称结构设计，外轮缘采用流畅的圆弧过渡造型，单根辐条做了内凹曲面的轻量化处理，既保证了结构强度又兼顾了视觉运动感，轮心位置预留了标准轮毂螺栓安装孔位，可适配常规五孔安装规格的乘用车型，辐条表面带有专属标识刻印细节，还原了改装轮毂的真实外观特征。建模流程上，首先通过草绘绘制轮毂的中心旋转截面轮廓，使用旋转特征生成轮毂的基础轮辋基体，之后绘制单根辐条的空间曲面轮廓，通过拉伸、拔模、倒圆角操作生成单辐结构，再利用圆周阵列特征完成五根辐条的对称排布，后续通过切除特征完成螺栓孔、气门嘴孔的细节制作，最后对所有棱边做不同半径的圆角过渡处理，避免尖锐棱角还原真实轮毂的加工质感。参数设计阶段严格参考民用改装轮毂的通用尺寸规范，设定轮辋直径适配16英寸轮胎规格，辐条厚度按照铝合金铸造轮毂的强度要求做等强度优化，PCD螺栓孔间距、中心孔直径均符合常规乘用车的安装标准，轮辋的胎圈座角度、凸缘宽度完全匹配民用真空轮胎的安装尺寸要求，所有参数均可根据实际设计需求灵活调整，可直接衍生不同尺寸规格的同系列轮毂方案。渲染材质方面，整体采用亮面抛光铝合金材质，调整材质的反射率、粗糙度参数模拟真实电镀轮毂的金属光泽，轮辋边缘做了高亮车边的材质区分，辐条表面的标识区域做了深色哑光材质处理，场景采用柔和的三点布光方案，通过地面反射效果突出轮毂的曲面光影变化，最终渲染效果还原了改装轮毂的金属质感与视觉冲击力。结构原理上，该轮毂采用轮辋与辐条一体化的铸造结构，五辐对称的力学排布可以均匀分散车辆行驶过程中轮轴传递的载荷，辐条的内凹造型可以在降低整体重量的同时提升抗扭转、抗冲击性能，轮辋的多层台阶结构可以保证轮胎安装后的气密性与固定强度，中心孔与螺栓孔的配合结构可以将轮毂精准定位在车轴法兰盘上，保障高速行驶时的动平衡稳定性。软件兼容方面，模型源文件采用Pro/Engineer Wildfire5.0版本创建，同时导出了STEP、STL等通用三维格式，STEP格式可兼容SolidWorks、UG、CATIA等主流三维设计软件，支持直接编辑修改特征参数，STL格式可直接用于3D打印打样验证，无需额外修复破面即可导入各类仿真、加工软件使用。研发教学应用层面，该模型可作为汽车造型设计课程的轮毂设计教学案例，帮助学习者掌握旋转阵列、曲面建模的操作技巧，也可用于汽车改装配件的研发参考，通过调整参数快速生成不同风格的五辐轮毂方案，还可用于汽车展示场景的3D素材、3D打印的模型教具，为汽车零部件设计的教学、研发、展示环节提供精准的三维数据支撑。
