适配丰田TRITON车型后牵引支架结构设计

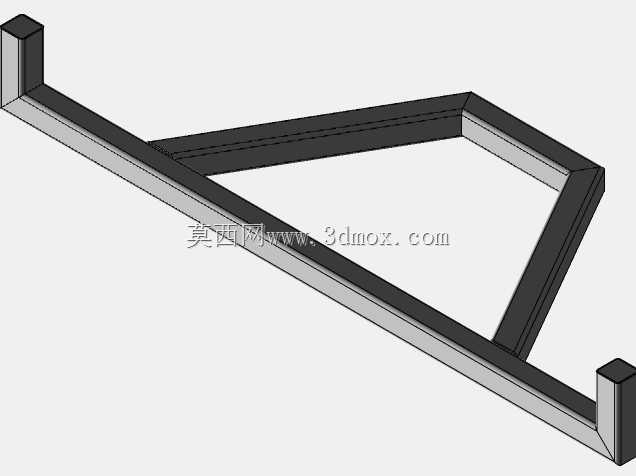

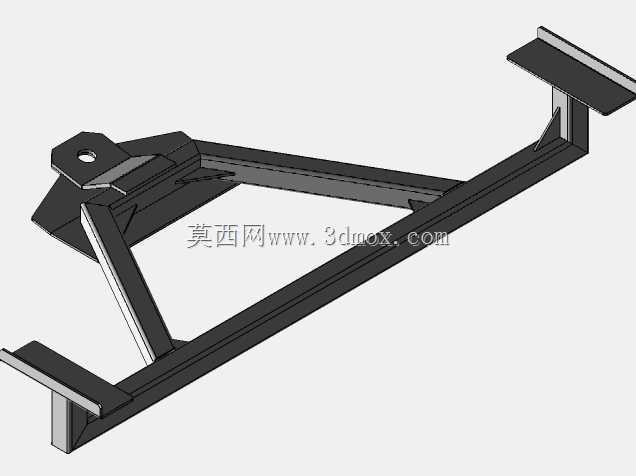

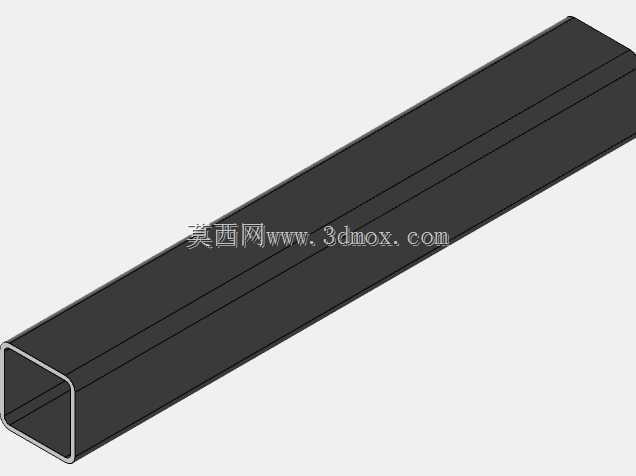

该后牵引支架是专为丰田TRITON车型开发的车尾牵引承载构件，主要应用于皮卡车型后装牵引作业场景，可满足户外越野拖拽、小型拖挂挂载、救援牵引等多场景使用需求，是皮卡车型拓展车尾承载与牵引能力的核心连接构件。在实际使用过程中，该支架承担着牵引载荷传递、车尾挂载支撑的核心作用，可将拖拽过程中产生的纵向拉力、颠簸路况下的交变冲击载荷均匀传递至车身底盘纵梁，避免局部应力集中对车身钣金造成不可逆损伤，同时可作为车尾辅助防护结构，在低速追尾场景下分散碰撞冲击力，降低车尾部件受损概率。从功能特性来看，该支架采用三角桁架式承载结构设计，主承载梁采用闭合截面型材构型，斜向加强筋沿载荷传递路径布置，可在控制整体自重的前提下大幅提升结构抗扭、抗弯性能，端部设置的标准化牵引连接位预留了通用拖车钩、拖挂球头的安装孔位，无需额外打孔即可适配市面主流牵引附件，两侧延伸的安装翼面完全贴合丰田TRITON原车底盘纵梁的安装点位，可直接利用原车预留螺栓孔完成固定，无需对车身进行切割、焊接等破坏性改装。设计过程中，团队充分考量了皮卡车型的实际使用工况，针对非铺装路面行驶时的颠簸冲击、满载拖拽时的静载载荷、紧急制动时的瞬时拉力进行了多轮仿真校核，所有加强筋的布置角度均沿主应力方向延伸，避免出现结构应力死角，安装面的贴合弧度完全匹配原车底盘的曲面造型，确保安装后支架与车身完全贴合，不会出现长期使用后的松动异响问题。在外形尺寸与安装边界上，该支架整体宽度与丰田TRITON车尾宽度保持一致，安装后不会超出车身两侧外廓，避免影响车辆正常通行，纵向延伸长度控制在原车后保险杠后方合理范围内，既保证牵引连接时的操作空间，又不会过度增加车尾长度影响泊车便利性，安装位的孔位公差严格控制在整车装配要求范围内，可实现与原车底盘的精准适配，安装后支架最低点离地高度符合皮卡车型的通过性要求，不会在越野穿越过程中出现托底磕碰的问题。
