车载甚高频捕获雷达装备三维模型

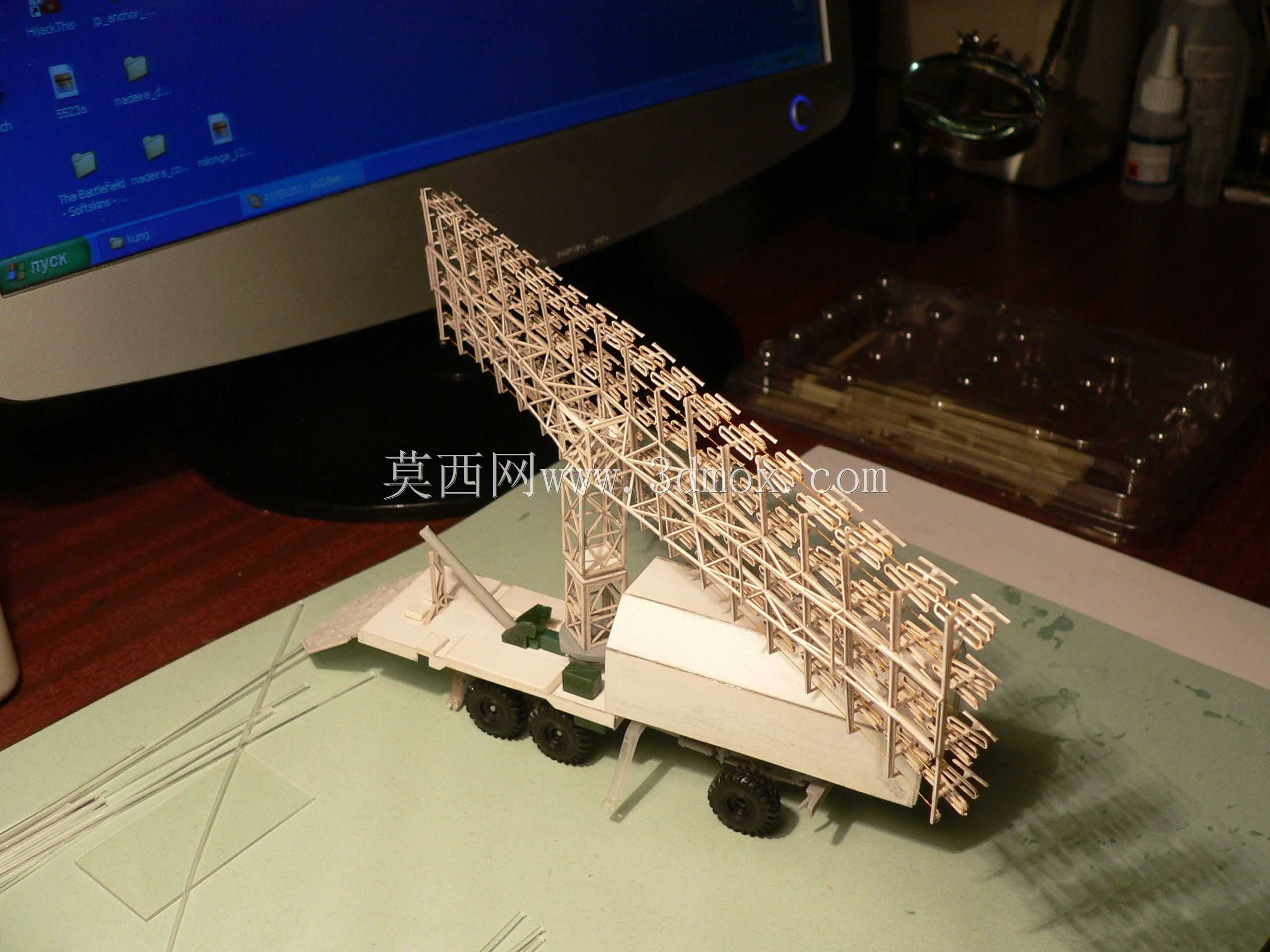

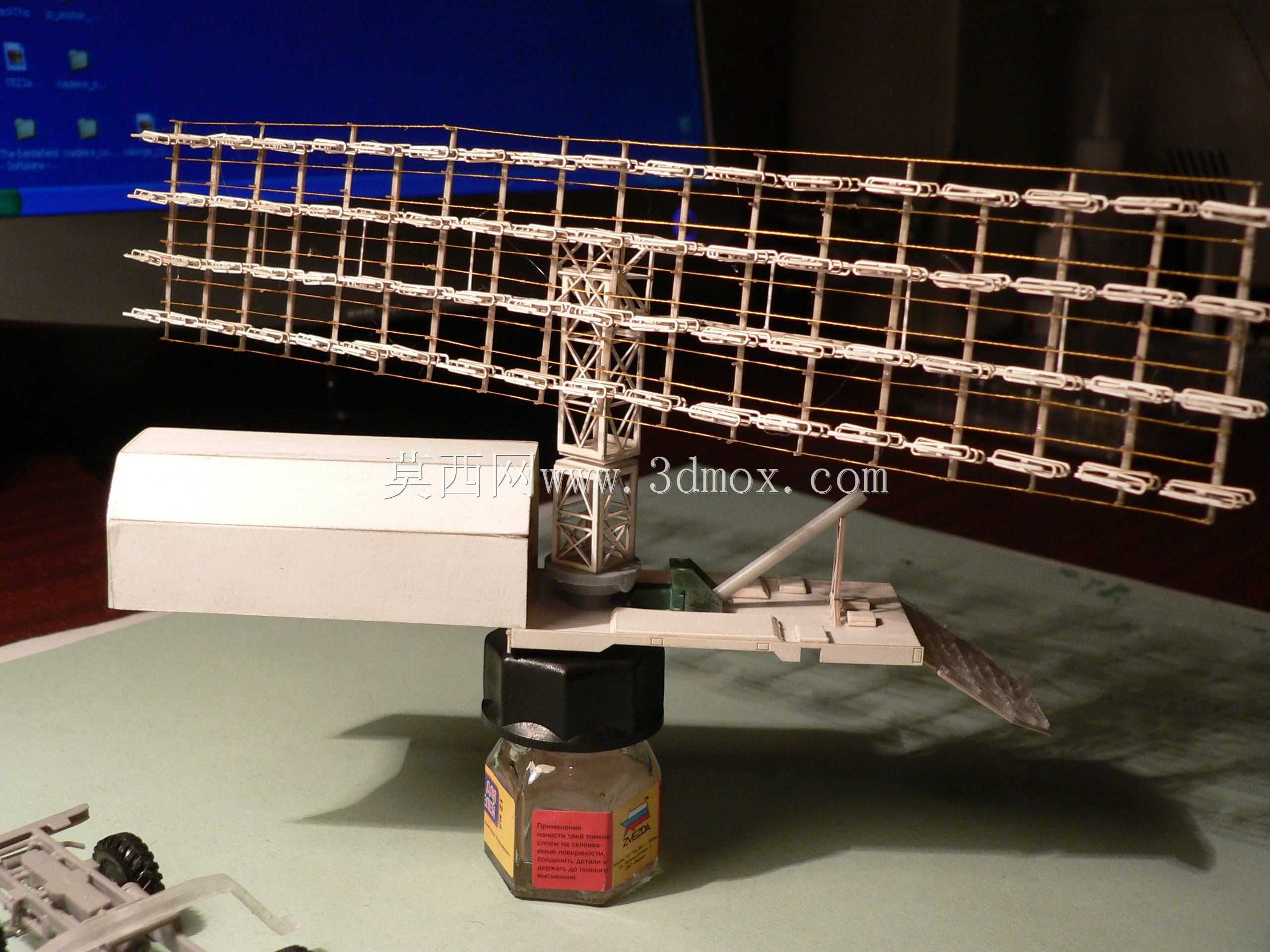

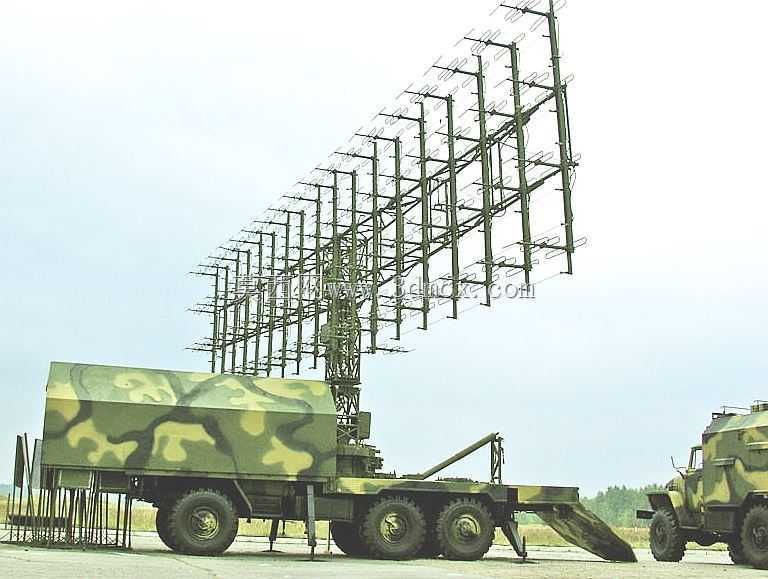

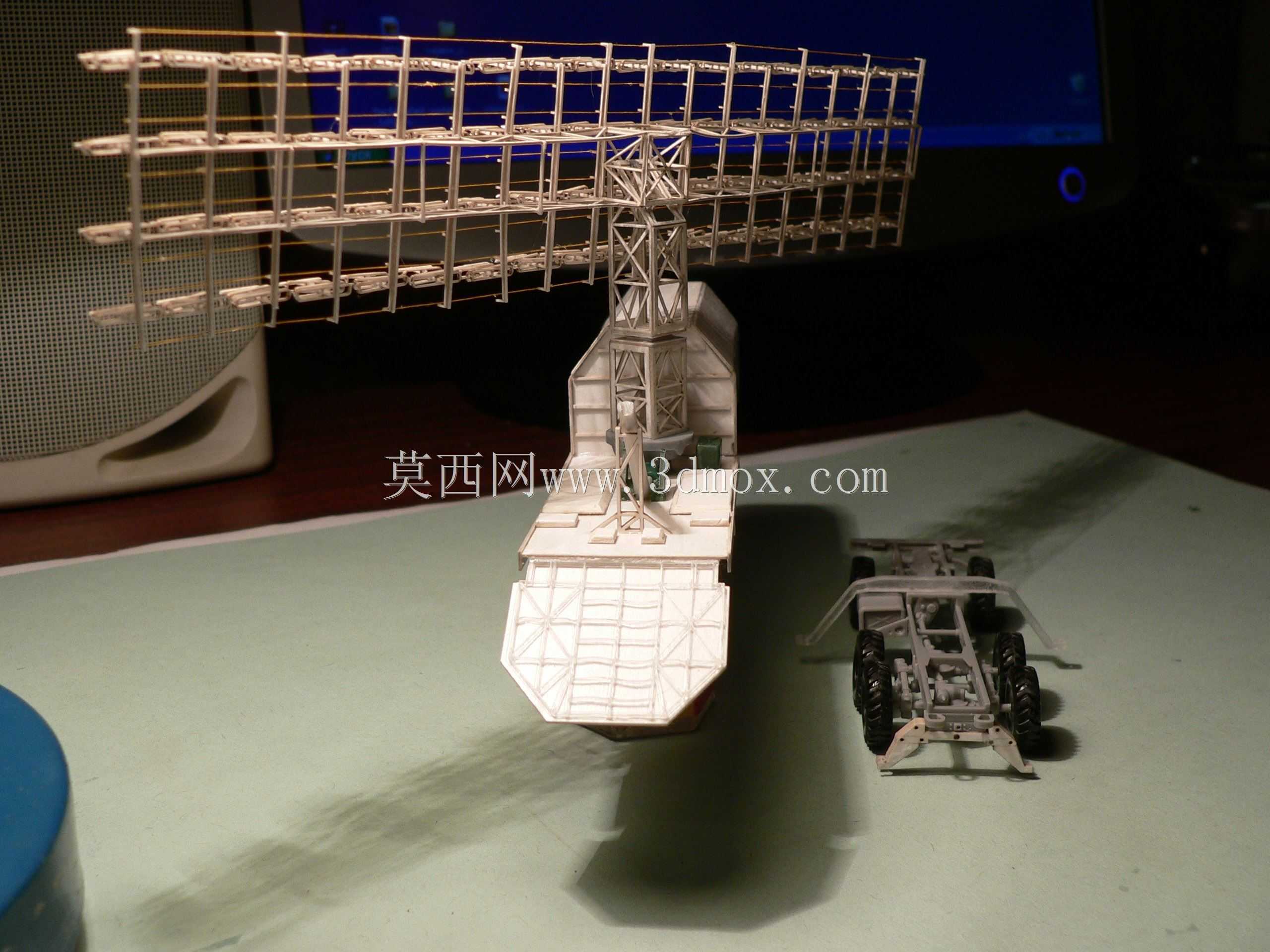

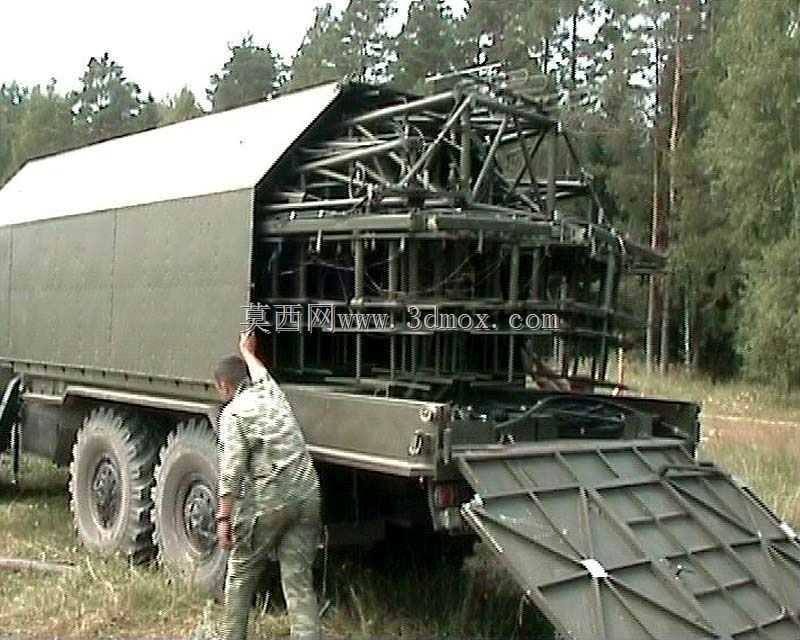

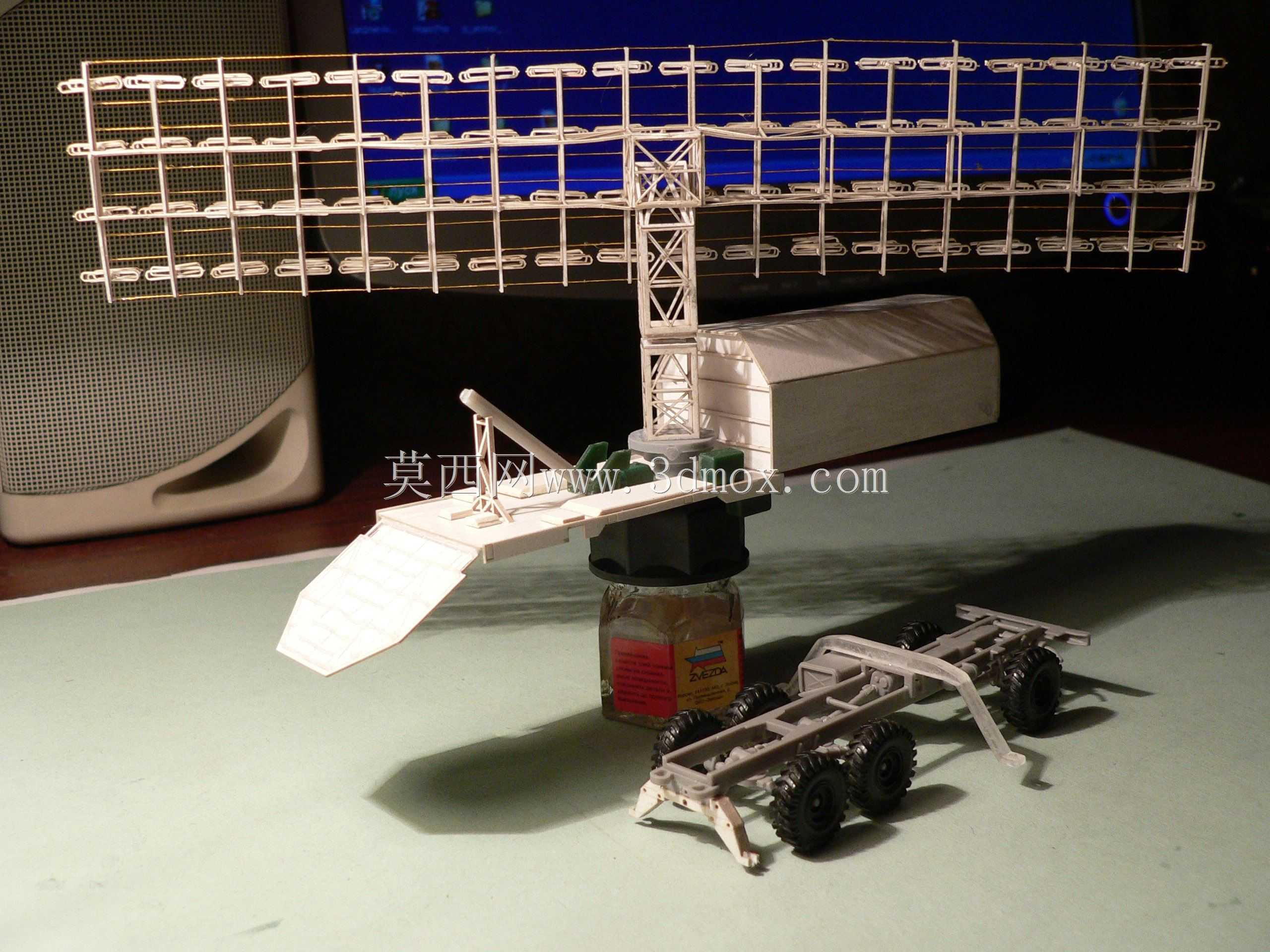

该三维模型还原的是一款搭载于重型越野平板卡车底盘的甚高频捕获雷达系统，这类装备主要应用于国土防空预警、要地防空警戒、战场低空目标探测等场景，能够在复杂电磁环境与野外复杂地形条件下，完成对作战飞机、巡航导弹、低空突防飞行器等目标的远距离搜索、捕获与跟踪，为防空作战单元提供早期预警信息与目标方位参数，是地面防空体系中负责远程感知的核心前端装备。整套系统采用车机一体化的集成设计思路，将雷达天线阵面、信号处理方舱、供电单元、液压起竖机构全部集成在一台8×8驱动的重型越野卡车底盘上，无需额外的牵引设备即可完成长距离公路机动与野外非铺装路面通行，能够快速完成部署与撤收，满足机动作战的快速转移需求，避免被敌方反辐射火力精准打击。模型完整还原了雷达的核心结构特征：后部的平板天线阵面采用稀疏阵列式的振子排布设计，整体阵面宽度接近车身宽度的1.2倍，起竖后阵面顶端距离地面高度超过十米，能够有效规避地面杂波与低矮障碍物对信号的遮挡；天线阵面通过可折叠的桁架支撑结构与车载平台连接，行军状态下阵面可水平折叠放置在方舱顶部，降低整车行军高度，满足公路、铁路运输的限界要求，作战状态下通过液压机构完成90度起竖，配合方位旋转机构实现360度全向覆盖。车载方舱采用全密封钢制结构，内部集成信号收发、数据处理、通信传输等功能模块，方舱外部预留有外接电源接口与通信线缆接口，既可以依靠车载供电系统独立工作，也可以接入阵地固定供电网络实现长时间不间断值守。模型同时还原了底盘的行走系统、车载支撑驻锄、尾部线缆收放机构等细节，驻锄结构在部署时可伸出支撑地面，抵消天线旋转与大风环境下的倾覆力矩，保证装备工作时的结构稳定性；车身侧面预留的设备舱可收纳维护工具与备用配件，满足野外部署时的简易维护需求。在设计还原过程中，严格遵循实装的比例关系，对天线振子的排布间距、桁架结构的受力走向、方舱的舱门布局、底盘的轮组位置都做了精准复刻，既可以用于国防科普展示、作战仿真场景搭建，也能够为车载电子装备的集成设计、结构布局优化提供直观的参考依据，帮助设计人员评估车载设备的安装边界、重量分配与机动性能匹配关系。
