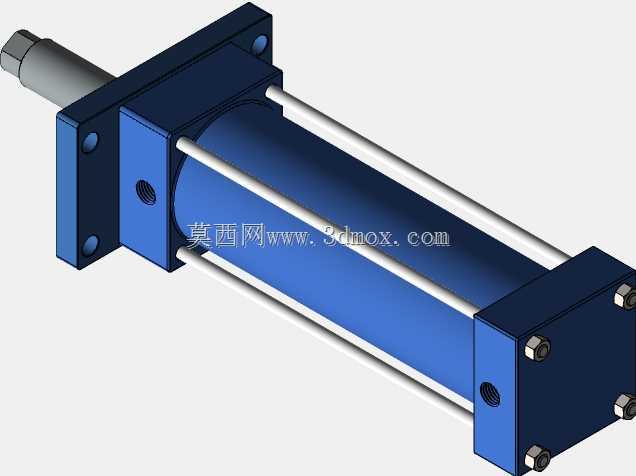

拉杆式双作用标准液压缸结构设计

这款拉杆式双作用液压缸是液压传动系统中的核心执行元件，广泛应用于工程机械、冶金设备、注塑成型装备、机床自动化生产线、港口起重输送设备等需要直线往复动力输出的工业场景中，能够将液压系统的压力能稳定转换为机械直线运动的动能，为各类负载提供可靠的推拉力输出，适配中低压工况下的重载往复作业需求。从实际用途来看，该液压缸可完成设备工位的推拉移位、工件的夹紧定位、模具的开合驱动、作业机构的举升下降等核心动作，相比气动执行元件具备输出力大、运行平稳、抗负载刚性强、可实现长时间保压作业的优势，能够在复杂工矿环境下保持稳定的动力输出。在功能特性设计上，该款液压缸采用双作用结构设计，活塞两侧均可通入压力油，可实现伸出与缩回两个方向的主动液压驱动，无需依靠弹簧或负载自重完成回程动作，动作响应速度快，双向输出力可控；缸体外部采用四根对称布置的高强度拉杆完成前后端盖与缸筒的锁紧固定，相比焊接式缸体具备装配维护便捷、密封件更换成本低、缸筒加工难度小的优势，端盖与缸筒的接合面采用高精度平面密封配合，搭配径向静密封件可有效杜绝高压工况下的油液渗漏问题；活塞杆表面采用高频淬火后镀硬铬处理，具备优异的耐磨性能与防锈能力，可适配多粉尘、潮湿的复杂作业环境，延长密封件与导向套的使用寿命；缸筒采用高精度冷拔无缝钢管加工，内孔经过珩磨处理达到镜面级粗糙度，可大幅降低活塞密封件的运动摩擦阻力，减少爬行现象，提升活塞运动的平稳性。从设计思路来看，该款液压缸遵循标准化、模块化的设计原则，所有安装尺寸、密封沟槽尺寸均参考通用液压油缸行业标准进行设计，可实现同规格不同品牌产品的互换适配，降低用户的备件采购与维护成本；前后端盖均设置有标准油口，可根据实际安装管路走向选择合适的油口接入压力油路，端盖内部集成有导向套、缓冲密封、防尘圈等结构，活塞杆伸出端设置有防尘密封结构，可有效阻挡外界粉尘、铁屑等杂质进入缸体内部，避免划伤缸筒内孔与活塞杆表面；尾部与前端的安装法兰采用方形法兰结构，安装孔位对称布置，可实现水平、垂直等多姿态的固定安装，适配不同设备的安装空间需求。在外形尺寸与安装边界方面，该款液压缸的缸体外径、拉杆中心距、法兰安装孔位尺寸、活塞杆伸出端螺纹规格均经过标准化校核，安装时需预留足够的活塞杆伸缩行程空间，避免行程末端发生机械碰撞，油口位置预留有标准管螺纹连接空间，可方便液压管路的快速装接，整体结构紧凑，径向尺寸占用空间小，可适配设备内部狭窄的安装空间，同时拉杆外置的结构也方便日常巡检时及时发现拉杆松动、密封渗漏等潜在故障，降低设备运维的难度。
