小马力拖拉机用X型管路排气消音装置

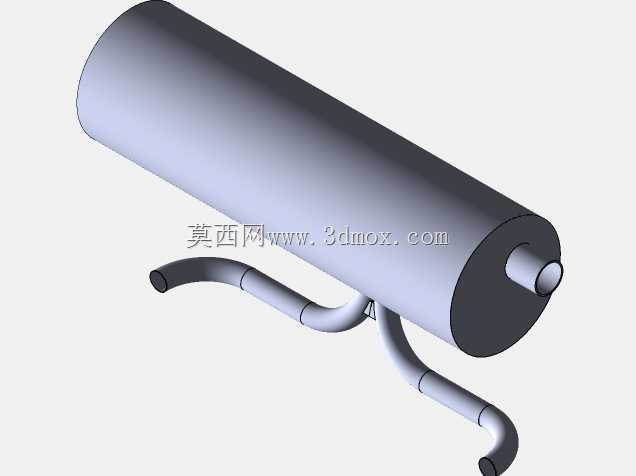

这款X管排气系统主要面向小马力农用拖拉机的动力排气配套场景，适配35马力段的单缸或小排量多缸柴油发动机，可满足农田作业、短途农用运输等多种工况下的发动机排气需求，核心作用是将发动机做功后排出的高温高压废气有序导出，同时通过腔体结构消减排气过程产生的脉冲噪音，避免排气噪音超标影响作业体验，也能引导废气按指定方向排出，防止高温废气直吹机身部件或作业人员。从功能特性来看，整套装置采用X型管路布局替代传统的单路直排结构，两路进气支管通过X型交汇结构连通后接入主消音筒体，能够让不同气缸排出的排气脉冲在交汇区域形成对冲，抵消部分排气压力波动，既可以降低排气气流的冲击噪音，也能减少排气背压的波动幅度，让发动机排气过程更顺畅，避免过高背压影响发动机的动力输出效率。主消音筒体采用横置圆柱式结构，内部预留足够的膨胀扩容空间，高温废气进入筒体后流速快速降低，气流携带的脉冲能量在腔体内逐步耗散，配合管路的走向设计，能够在不额外增加消音腔体体积的前提下，提升中低转速区间的消音效果，适配农用拖拉机常用的作业转速区间。在设计思路上，整套结构优先考虑农用场景的耐用性需求，管路弯折处采用大圆弧过渡设计，避免直角弯折造成的排气阻力陡增，同时减少气流长期冲刷弯折位置造成的管壁磨损，所有管路与筒体的连接位置采用贴合式焊接结构，保证连接强度的同时避免漏气问题。安装边界方面，横置的主消音筒体直径适配小马力拖拉机的机身侧面安装空间，整体长度不会超出拖拉机后轮的外侧边界，避免田间作业时筒体剐蹭农作物或田埂，两路进气支管的弯折角度匹配拖拉机发动机排气口的常规布置位置，安装时无需对机身原有结构做大幅改动，可直接通过配套的固定支架将筒体固定在车架侧方，管路接口可直接与发动机排气歧管对接，出气口朝向机身斜后下方，避免排出的废气卷起地面尘土影响作业视线。整套结构没有冗余的复杂部件，整体造型简洁规整，既能够满足小马力拖拉机的排气消音需求，也能适应农用作业场景下的颠簸、粉尘等恶劣使用环境，兼顾了实用性与安装适配性。
